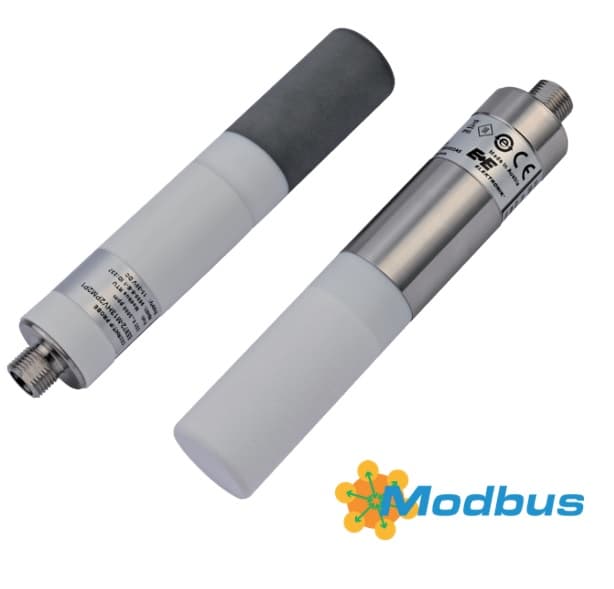

E+E Elektronik EE872 - Modular 4 in 1 probe for CO2, humidity, temperature and pressure
Measures CO2, humidity, temperature, and pressure for agriculture and outdoor use.
De E+E Elektronik EE872 is een modulaire 4-in-1 Modbus RTU-sonde die CO2-concentratie (tot 50.000 ppm), relatieve luchtvochtigheid, temperatuur, dauwpunt en druk meet. Dit template leest alle vijf parameters uit float32-registers voor live monitoring op het ModbusCloud-platform.
- Protocol
- Modbus RTU
- Aansluiting
- RS485, 9600 baud
- Registers
- 5, alleen lezen
- Merk
- E+E Elektronik
- Belangrijke uitlezingen
- Temperature · Relative humidity · Dew point temperature · Carbon dioxide CO2 · Pressure
- Ondersteunde modellen
- EE872
- Laatst bijgewerkt
Registers (5)
5 lezen, 0 schrijven
| Naam | Eenheid | Toegang | Adres (Verborgen tot je je e-mailadres invult) | Functie (verborgen) | Type (verborgen) |
|---|---|---|---|---|---|
| Temperature T | °C | Lezen | |||
| Relative humidity RH | % | Lezen | |||
| Dew point temperature Td | °C | Lezen | |||
| Carbon dioxide CO2 | ppm | Lezen | |||
| Pressure p | mbar | Lezen |
Registers laden…
Stuur jouw apparatenlijst
Staat een apparaat niet in de bibliotheek, dan maken we de template gratis zodra we de registers hebben.
Gebruikstoepassingen
- Bewaking van CO2-concentratie in een veestal en het activeren van meldingen wanneer het niveau een veilige drempelwaarde overschrijdt.
- Bijhouden van temperatuur- en relatieve luchtvochtigheidstrends in een kas over dagen of weken op een live dashboard.
- Instellen van een melding wanneer CO2 daalt onder een doelwaarde in een broedmachine- of uitkomstomgeving.
- Registreren van barometrische druk naast CO2-gegevens om weerspatronen te correleren met ventilatiegedrag.
- Delen van een alleen-lezen dashboard met een bedrijfsmedewerker waarop realtime dauwpunt- en luchtvochtigheidwaarden worden weergegeven.
- Vergelijken van historische CO2- en temperatuurgegevens van meerdere EE872-sondes in verschillende zones.
Installatie
Sluit de EE872-sonde aan op de ModbusCloud Gateway met een afgeschermde twisted-pair kabel voor de RS-485 A- en B-lijnen, plus een aardaansluiting.
Stel het Modbus slave-adres van de EE872 in op een unieke waarde op de bus en controleer of de baudrate 9600 is met oneven pariteit (8E1).
Voed de EE872 volgens de datasheet-specificaties en controleer of de RS-485 bus-afsluitweerstand correct is geplaatst als de sonde aan het einde van de bus zit.
Importeer het E+E Elektronik EE872-template in het ModbusCloud-portaal en wijs het toe aan de juiste gateway en het juiste slave-adres.
Controleer of de live metingen voor temperatuur, relatieve luchtvochtigheid, CO2, dauwpunt en druk na de eerste peilcyclus verschijnen op het dashboard.
Veelvoorkomende aandachtspunten
Ik zie onjuiste of zeer grote waarden voor temperatuur of CO2. Wat gaat er mis?
Alle registers op de EE872 zijn float32, wat betekent dat elke waarde twee opeenvolgende 16-bit registers beslaat. Controleer of de gateway is geconfigureerd om 32-bit floats te lezen en of de byte order (word swap) overeenkomt met de sonde. Het ModbusCloud-template verwerkt dit automatisch, maar handmatige aanpassingen kunnen leiden tot verkeerde uitlezingen.
De gateway kan helemaal niet communiceren met de EE872. Wat moet ik controleren?
Controleer of de baudrate is ingesteld op 9600 en de pariteit oneven is (8E1) op zowel de sonde als de gateway. Controleer ook of de A- en B-draden niet zijn verwisseld en of het juiste slave-adres is geconfigureerd in het template.
Kan ik setpoints instellen of uitgangen aansturen op de EE872 via ModbusCloud?
Nee. De EE872 biedt alleen alleen-lezen meetregisters via Modbus. Er zijn geen schrijfbare besturingsregisters beschikbaar.
Ondersteunt het template meerdere EE872-sondes op dezelfde RS-485-bus?
Ja. Wijs een uniek Modbus slave-adres toe aan elke sonde en voeg voor elk adres een afzonderlijke template-instantie toe in ModbusCloud. Zorg voor correcte busbedrading en afsluitweerstand bij het koppelen van meerdere apparaten in een lijnstructuur.
