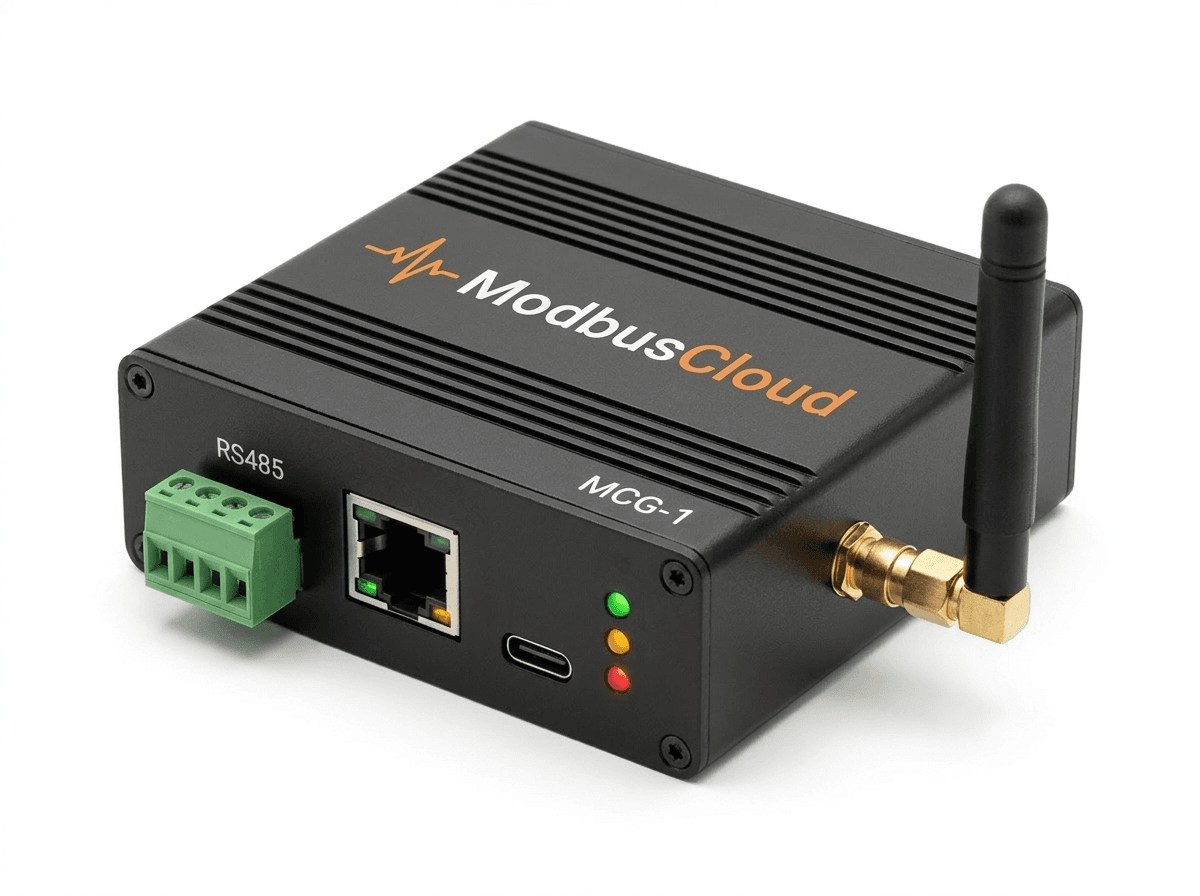

ModbusCloud Gateway
Sluit Modbus RTU- en TCP-apparaten aan en de gateway herkent ze met een scan.
€295eenmalig, excl. btw
Bestel jouw eerste gateway
- RS485
- Modbus RTU
- Ethernet
- Modbus TCP
- 4G LTE
- Back-up met SIM
- Voeding
- 9 tot 57 V DC
- Certificering
- CE, RED, RoHS
Aansluiten via RS485 of Modbus TCP
RS485 met Modbus RTU
De RS485-lijn gaat in de klemmen van de gateway. Op één lijn hang je tot 32 apparaten.
Ethernet met Modbus TCP

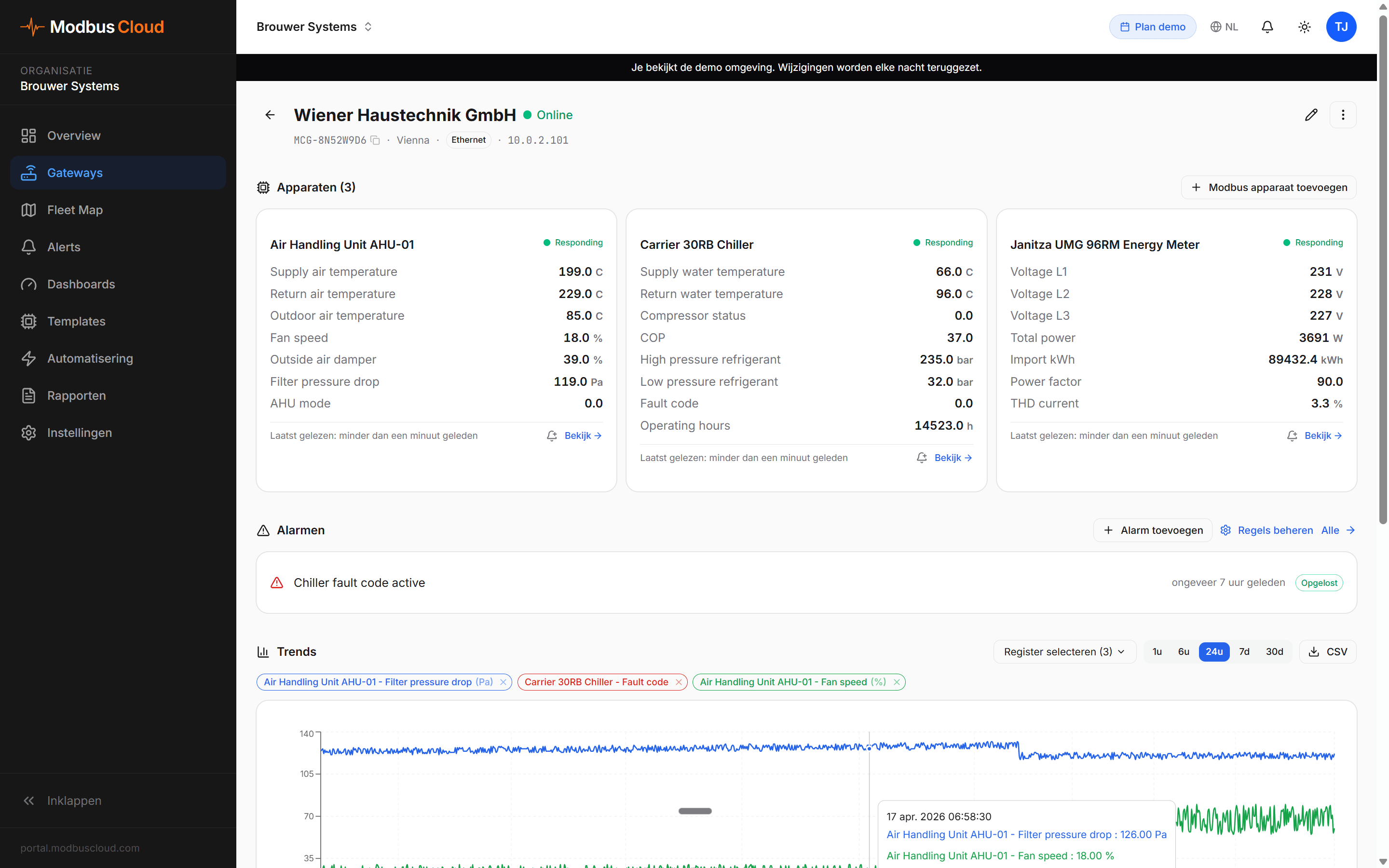

Via de netwerkpoorten leest de gateway Modbus TCP-apparaten uit. Over het netwerk gaat ook de data naar het portaal.

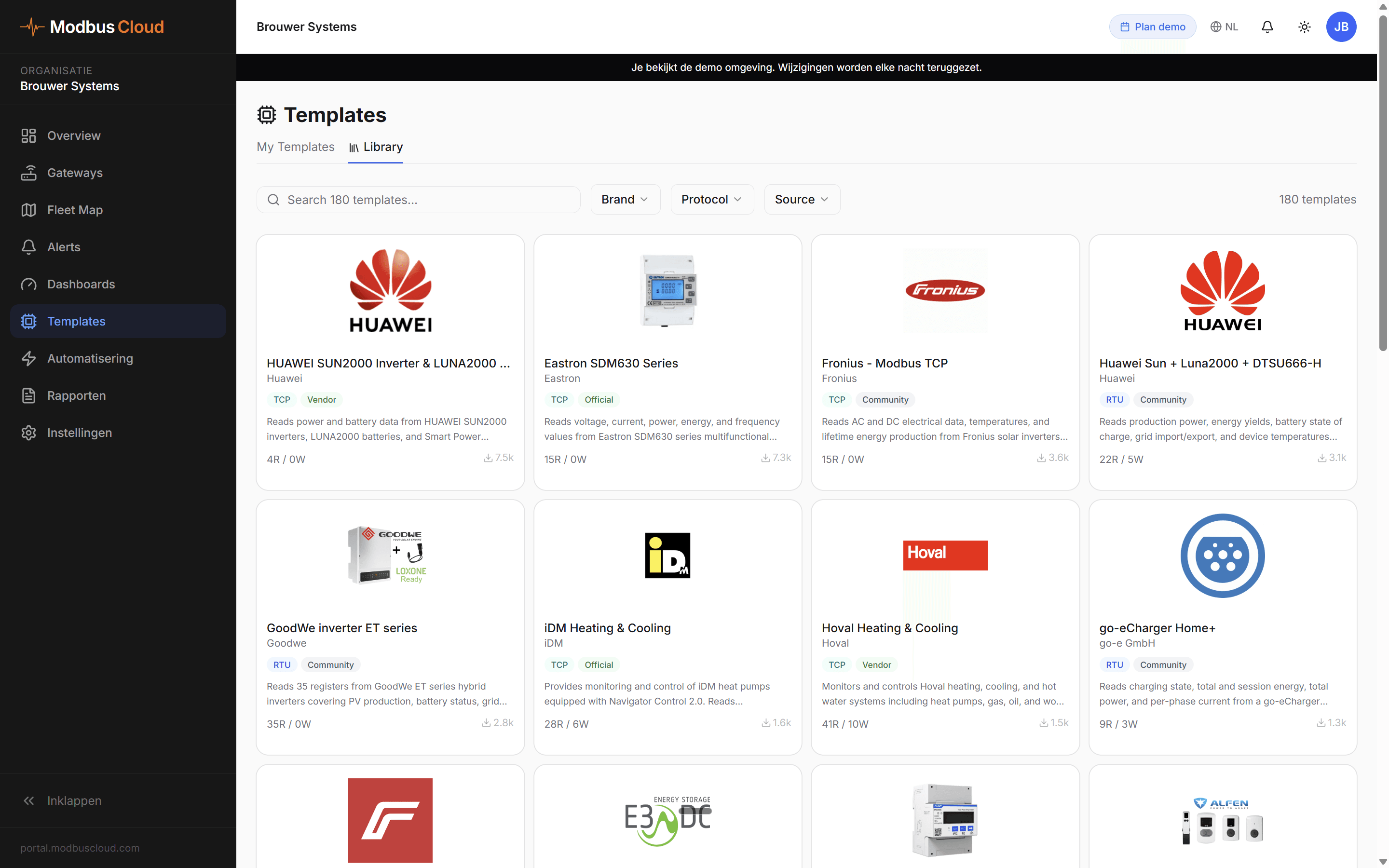

De hele bibliotheek staat op de gateway

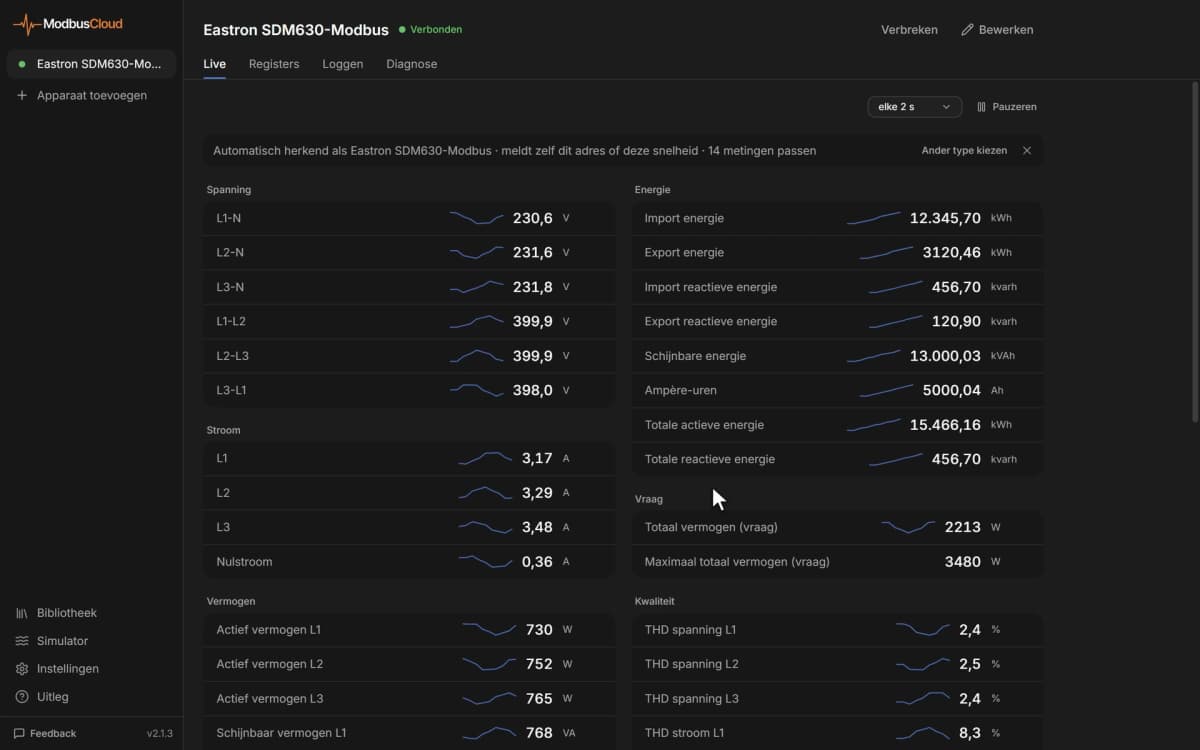

Start een scan in het portaal en de gateway herkent elk van de 1103 apparaten uit de bibliotheek.
Staat jouw apparaat er niet in, dan maken we de template gratis zodra we de registers hebben. Je kunt de registers ook zelf instellen.
Naar de bibliotheek
- Eastron SDM630RS485, adres 1L1231,4 V
P3,69 kW - SMA Sunny TripowerModbus TCPP8,42 kW
- NIBE S-serieModbus TCPAanvoer38,6 °C
4G LTE als back-up
Is er geen netwerk of valt het weg, dan gaat de data via 4G. De SIM zit er al in.
- EnergiemeterNet gelezenL1231,4 V
P3,69 kW
Buffer bij uitval
Valt de verbinding weg, dan blijft de gateway uitlezen. Hij bewaart tot 20.000 metingen met hun meettijd en stuurt ze na zodra de verbinding terug is. In het portaal staan ze daarna op het juiste moment in de historie.
Eén meting is één register bij één uitlezing. Hoe lang de buffer het volhoudt, hangt dus af van het aantal registers en het interval. Het portaal neemt metingen tot 7 dagen terug aan.
| Registers | Interval | Buffer houdt het vol |
|---|---|---|
| 5 | 15 minuten | 7 dagen, de grens van het portaal |
| 10 | 5 minuten | Ongeveer 6 dagen |
| 10 | 1 minuut | Ruim een dag |
| 20 | 1 minuut | Ongeveer 15 uur |
| 50 | 1 minuut | Ongeveer 6 uur |
Specificaties van de 4G Modbus-gateway
| Aansluitingen | |
|---|---|
| RS485 | Modbus RTU, de gateway is master op de lijn |
| Apparaten per RS485-lijn | Tot 32 |
| Ethernet | Twee poorten, LAN en WAN, 10/100 Mbit/s. Voor Modbus TCP en internet |
| 4G LTE | Cat 4, als back-up, met SIM |
| Verbinding met het portaal | |
| Protocol | MQTT over TLS, poort 8883 |
| Broker | Frankfurt (EU) |
| Data | Ierland (EU) |
| Richting | Uitgaand, zonder port forwarding of vast IP-adres |
| Bij uitval | Bewaart tot 20.000 metingen met hun meettijd en stuurt ze na. Het portaal neemt metingen tot 7 dagen terug aan. |
| Behuizing en omgeving | |
| Afmetingen | 83 × 25 × 83 mm |
| Gewicht | 132 g |
| Behuizing | Geanodiseerd aluminium, IP30 |
| Temperatuur | −40 tot 75 °C |
| Luchtvochtigheid | 10 tot 90 %, niet condenserend |
| Voeding, certificering en garantie | |
| Voeding | 9 tot 57 V DC, beveiligd tegen ompolen |
| Verbruik | Minder dan 2 W, hooguit 3,5 W |
| Certificering | CE, RED, RoHS |
| Garantie | Twee jaar garantie |
Wat zit er in de doos?
- De gateway, met de hele bibliotheek erop
- De 4G-antenne
- Een 4G-simkaart
De voeding en de DIN-railkit bestel je er los bij.
100 dagen niet-goed-geld-teruggarantie
Maakt de gateway geen verbinding met een Modbus-apparaat uit onze templatebibliotheek, dan krijg je jouw geld terug.
