ModbusCloud Gateway

Schließen Sie Modbus-RTU- und -TCP-Geräte an, und das Gateway erkennt sie per Scan.

€295einmalig, zzgl. MwSt.

Bestellen Sie Ihr erstes Gateway

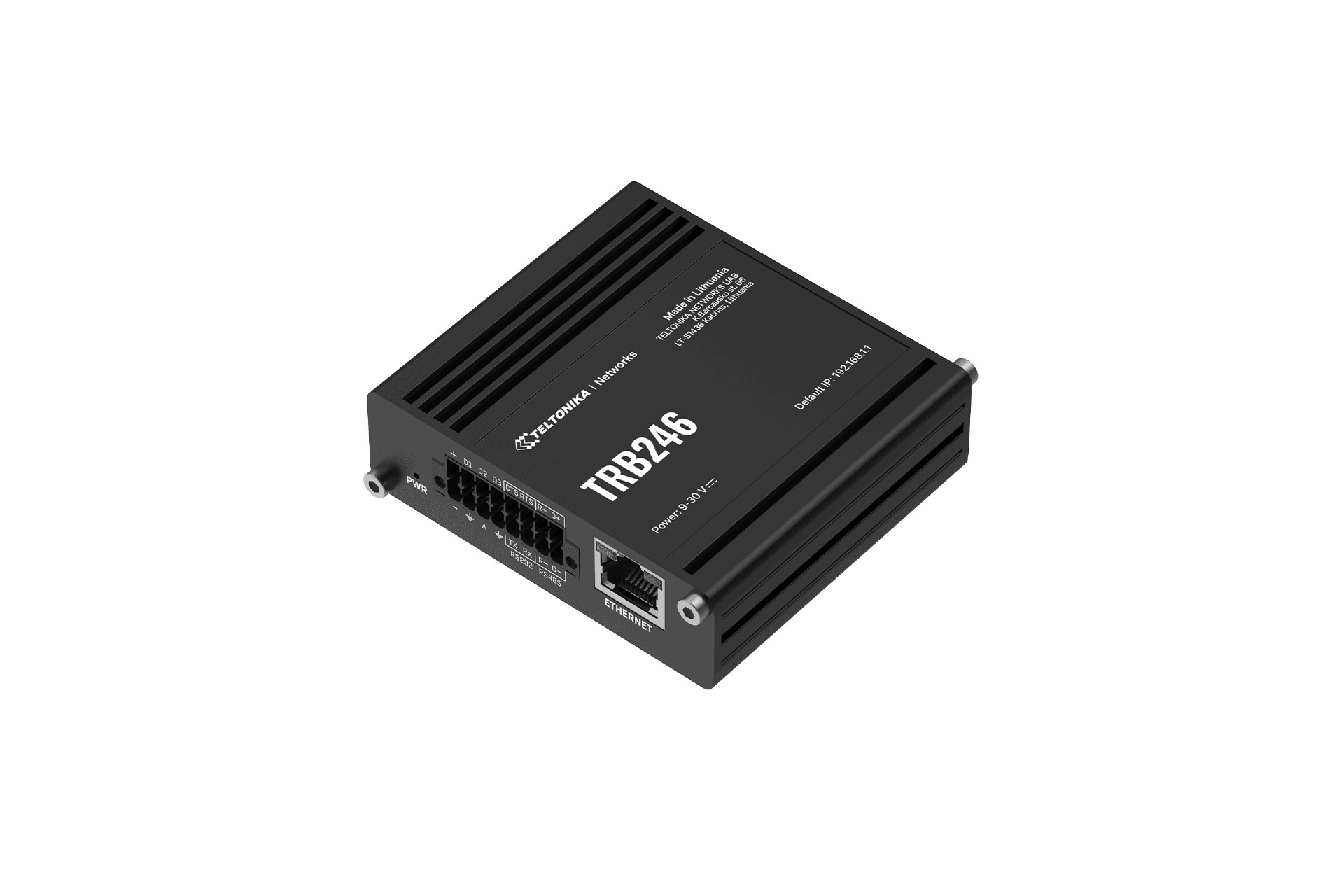

Das ModbusCloud Gateway, schräg von vorn, mit der RS485-Klemme und den Antennenanschlüssen
RS485
Modbus RTU
Ethernet
Modbus TCP
4G LTE
Backup mit SIM
Stromversorgung
9 bis 57 V DC
Zertifizierung
CE, RED, RoHS

Anschluss über RS485 oder Modbus TCP

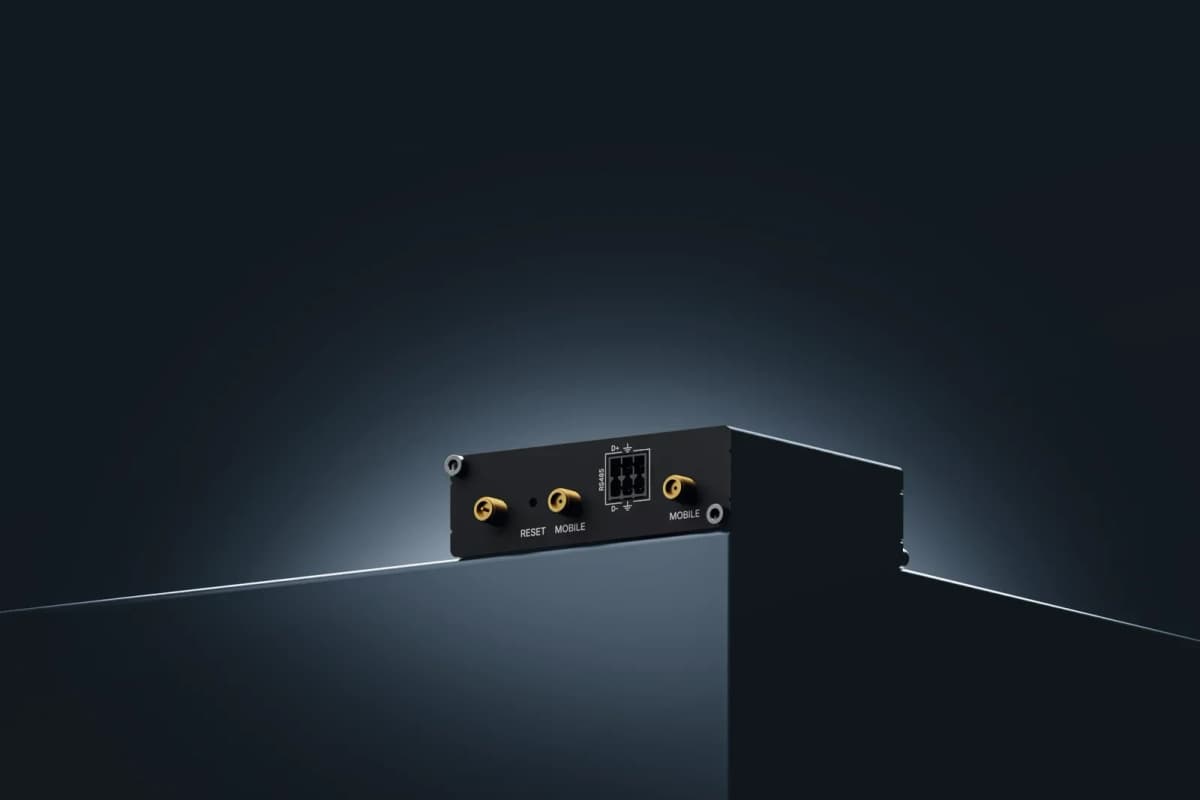

Klemmenblock des Gateways mit dem RS485-Anschluss

RS485 mit Modbus RTU

Die RS485-Leitung legen Sie auf die Klemmen des Gateways. An eine Leitung schließen Sie bis zu 32 Geräte an.

Ethernet-Ports des Gateways

Ethernet mit Modbus TCP

Über die Netzwerkports liest das Gateway Modbus-TCP-Geräte aus. Über das Netzwerk gehen auch die Daten ins Portal.

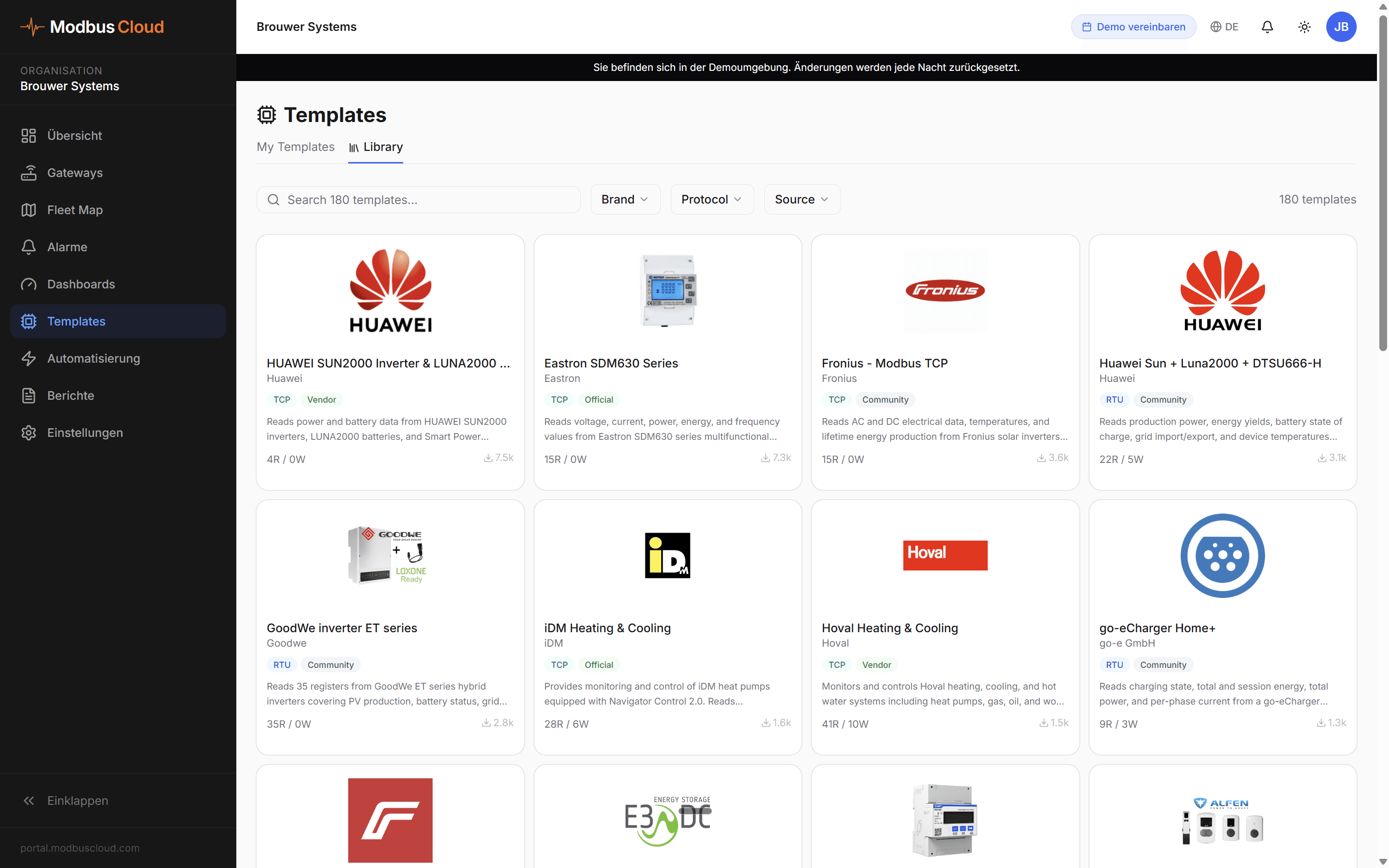

Die ganze Bibliothek ist auf dem Gateway

Starten Sie einen Scan im Portal, und das Gateway erkennt jedes der 1108 Geräte aus der Bibliothek.

Steht Ihr Gerät nicht darin, erstellen wir die Vorlage kostenlos, sobald wir die Register haben. Sie können die Register auch selbst einrichten.

Zur Bibliothek
  • SMA
  • Huawei
  • Eastron
  • Janitza
  • Daikin
  • Siemens
  • Victron Energy
  • Onokom
  • SofarSolar
  • Belimo
  • Fenecon
  • Carlo Gavazzi
  • VARTA
  • GoodWe
  • Sungrow
  • Deye
  • Kostal
  • Sunsynk
  • M-TEC
  • Solax
  • Qcells
  • Wattsonic
  • ABB
  • Circutor
  • Loxone
  • ZCS Azzurro
  • Hoval
  • MENNEKES
  • sensortec AG
  • Stiebel Eltron
  • Webasto
  • Danfoss
  • Fronius
  • Ingeteam
  • my-PV
  • Plexlog
  • Solarlog
  • Keba
  • LG
  • Samsung
  • SolarEdge
  • Toshiba
  • Wago
  • Wilo
  • Alfen
  • Carel
  • Mitsubishi Electric
  • NIBE
  • Panasonic
  • Phoenix Contact
  • Shelly
  • Weidmueller

4G LTE als Backup

Gibt es kein Netzwerk oder fällt es aus, gehen die Daten über 4G. Die SIM-Karte steckt bereits im Gateway.

Puffer bei Ausfall

Fällt die Verbindung aus, liest das Gateway weiter. Es speichert bis zu 20.000 Messwerte mit Zeitstempel und sendet sie nach, sobald die Verbindung wieder steht. Im Portal stehen sie danach zum richtigen Zeitpunkt im Verlauf.

Ein Messwert ist ein Register bei einer Abfrage. Wie lange der Puffer reicht, hängt also von der Anzahl der Register und vom Intervall ab. Das Portal nimmt Messwerte bis zu 7 Tage rückwirkend an.

Wie lange der Puffer reicht, nach Anzahl der Register und Intervall
RegisterIntervallPuffer reicht
515 Minuten7 Tage, die Grenze des Portals
105 MinutenEtwa 6 Tage
101 MinuteGut einen Tag
201 MinuteEtwa 15 Stunden
501 MinuteEtwa 6 Stunden

Technische Daten des 4G-Modbus-Gateways

Technische Daten des ModbusCloud Gateways
Anschlüsse
RS485Modbus RTU, das Gateway ist Master auf der Leitung
Geräte pro RS485-LeitungBis zu 32
EthernetZwei Ports, LAN und WAN, 10/100 Mbit/s. Für Modbus TCP und Internet
4G LTECat 4, als Backup, mit SIM
Verbindung zum Portal
ProtokollMQTT über TLS, Port 8883
BrokerFrankfurt (EU)
DatenIrland (EU)
RichtungAusgehend, ohne Portweiterleitung oder feste IP-Adresse
Bei AusfallSpeichert bis zu 20.000 Messwerte mit Zeitstempel und sendet sie nach. Das Portal nimmt Messwerte bis zu 7 Tage rückwirkend an.
Gehäuse und Umgebung
Abmessungen83 × 25 × 83 mm
Gewicht132 g
GehäuseEloxiertes Aluminium, IP30
Temperatur−40 bis +75 °C
Luftfeuchtigkeit10 bis 90 %, nicht kondensierend
Stromversorgung, Zertifizierung und Garantie
Stromversorgung9 bis 57 V DC, verpolungsgeschützt
VerbrauchUnter 2 W, höchstens 3,5 W
ZertifizierungCE, RED, RoHS
GarantieZwei Jahre Garantie

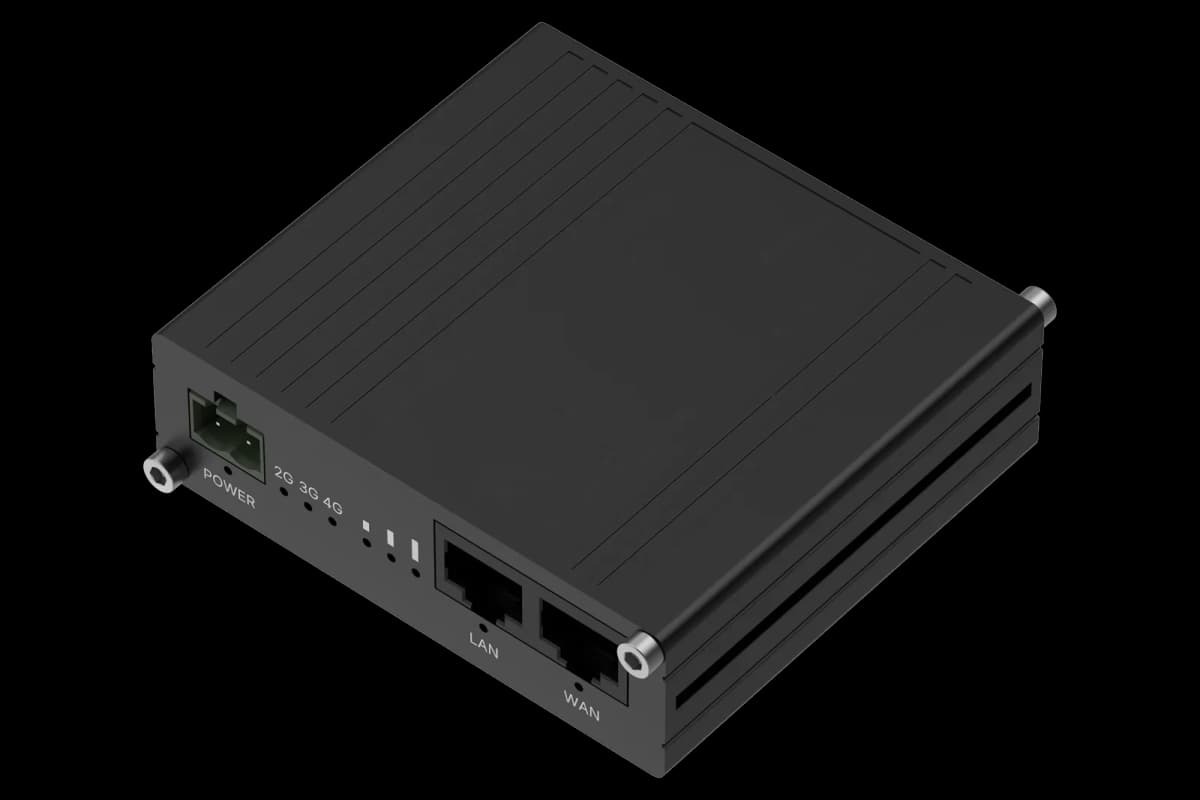

Vorderseite des Gateways mit der Stromklemme und zwei Ethernet-Ports
Das Gateway von oben, mit der 4G-Antenne und einer SIM-Karte

Was gehört zum Lieferumfang?

  • Das Gateway mit der ganzen Bibliothek
  • Die 4G-Antenne
  • Eine 4G-SIM-Karte

Netzteil und Hutschienen-Kit bestellen Sie separat.

100 Tage Geld-zurück-Garantie

Stellt das Gateway keine Verbindung zu einem Modbus-Gerät aus unserer Vorlagenbibliothek her, erhalten Sie Ihr Geld zurück.
