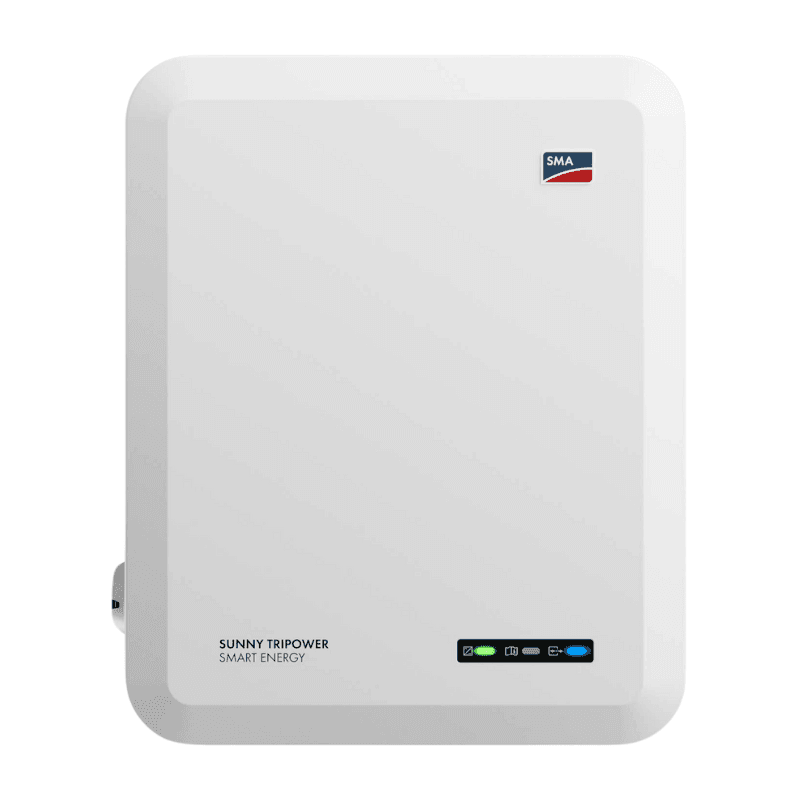

SMA Tripower Hybrid
Monitors SMA Tripower Hybrid inverter PV generation, battery, and grid data via Modbus TCP
Deze template leest energiedata van SMA Sunny Tripower Hybrid-omvormers via Modbus TCP. De template legt PV-opwekking vast (PV1 en PV2), batterij-laadtoestand, laad- en ontlaadvermogen, en netimport- en netexportwaarden. Er zijn geen schrijf- of stuurregisters opgenomen.
- Protocol
- Modbus TCP
- Aansluiting
- Ethernet, Modbus TCP
- Registers
- 7, alleen lezen
- Merk
- SMA
- Belangrijke uitlezingen
- Battery state of charge (SOC) · Grid feed-in power · Grid import power · Battery charge power · Battery discharge power · PV generation (PV1 and PV2)
- Ondersteunde modellen
- STP10.0-3SE-40 · STP8.0-3SE-40 · STP6.0-3SE-40 · STP5.0-3SE-40
- Laatst bijgewerkt
Registers (7)
7 lezen, 0 schrijven
| Naam | Eenheid | Toegang | Adres (Verborgen tot je je e-mailadres invult) | Functie (verborgen) | Type (verborgen) |
|---|---|---|---|---|---|
| Batterieladezustand | % | Lezen | |||
| Einspeisung | kW | Lezen | |||
| Bezug | kW | Lezen | |||
| Batterieladung | kW | Lezen | |||
| PV1 | kW | Lezen | |||
| Batterieentladung | kW | Lezen | |||
| PV2 | kW | Lezen |
Registers laden…
Stuur jouw apparatenlijst
Staat een apparaat niet in de bibliotheek, dan maken we de template gratis zodra we de registers hebben.
Gebruikstoepassingen
- Bewaak realtime PV-opwekking via PV1- en PV2-trackers op een clouddashboard voor uw klant.
- Volg de batterij-laadtoestand in de tijd om het gebruik van opslag en laadcycluspatronen te beoordelen.
- Stel een melding in wanneer het netimpvermogen langer dan vijf minuten een ingestelde drempelwaarde overschrijdt.
- Vergelijk netteruglevering en netimport om de netto energiebalans op dagelijkse of maandelijkse basis te berekenen.
- Log batterijlaad- en ontlaadvermogen om na installatie te controleren of de batterijcapaciteit correct is gedimensioneerd.
- Genereer automatische energierapporten voor particuliere klanten met weergave van de zelfconsumptieverhouding.
Installatie
Schakel Modbus TCP in op de SMA Tripower Hybrid-omvormer via de lokale webinterface of SMA Sunny Portal, en noteer het aan de omvormer toegewezen IP-adres.
Verbind de ModbusCloud Gateway via een ethernetkabel met hetzelfde lokale netwerk als de omvormer.
Voeg in het ModbusCloud-platform een nieuw Modbus TCP-apparaat toe en voer het IP-adres van de omvormer in samen met de standaard Modbus TCP-poort (502).
Importeer de SMA Tripower Hybrid-template uit de ModbusCloud-templatebibliotheek en wijs deze toe aan het zojuist aangemaakte apparaat.
Controleer of de registerwaarden correct worden weergegeven op het dashboard, met aandacht voor de juiste uint32- en int32-datatypes voor batterij-, PV- en netregisters.
Herhaal de apparaatinstelling voor elke afzonderlijke omvormer met een uniek IP-adres wanneer meerdere omvormers zijn geïnstalleerd.
Veelvoorkomende aandachtspunten
De Modbus TCP-verbinding mislukt. Wat moet ik controleren?
Bevestig dat Modbus TCP is ingeschakeld in de omvormerinstellingen. Controleer of de gateway en de omvormer zich in hetzelfde subnet bevinden. Verifieer het juiste IP-adres en of poort 502 niet wordt geblokkeerd door een firewall of router.
De netimport- en netexportwaarden lijken onjuist of negatief. Waarom?
Netimport (register 30865) en netexport (register 30867) gebruiken signed int32-datatypes. Zorg ervoor dat de registerconfiguratie is ingesteld op int32 en niet op uint32. Een verkeerd datatype leidt tot onjuiste, grote waarden.
PV- en batterijvermogens tonen nul terwijl het systeem actief is. Wat gaat er mis?
Deze registers gebruiken uint32 (twee opeenvolgende 16-bit-registers). Controleer of de byte-volgorde van de registers overeenkomt met de SMA-standaard (big-endian, hoog woord eerst). Controleer ook of het Modbus unit ID correct is, doorgaans 3 voor SMA-omvormers.
Werkt deze template met oudere SMA Tripower-modellen buiten de SE-40 reeks?
Deze template is gevalideerd voor de modellen STP5.0-3SE-40 tot en met STP10.0-3SE-40. Oudere Tripower-modellen kunnen andere registerkaarten gebruiken. Raadpleeg de SMA Modbus-documentatie voor uw specifieke model voordat u deze template gebruikt.
