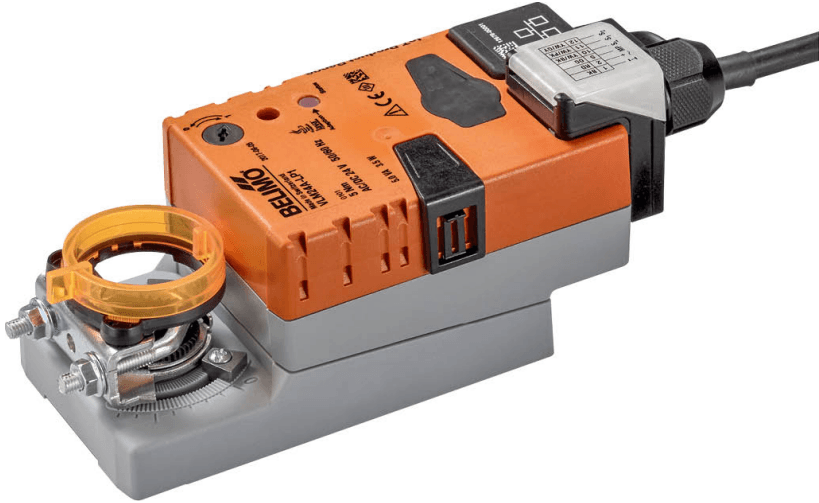

Belimo Air-Water Actuator Modbus RTU
Controls communicative damper and valve actuators via Modbus RTU.
Modbus RTU template voor Belimo communicatieve klep- en ventilaktoregeleenheden. Leest positieterugkoppeling, sensorwaarden en actuatorstatus. Biedt mogelijkheden voor setpoint-aansturing, override-opdrachten en configuratie van positiegrenzen en bus fail-gedrag.
- Protocol
- Modbus RTU
- Aansluiting
- RS485, 38400 baud
- Registers
- 20, lezen en schrijven
- Merk
- Belimo
- Belangrijke uitlezingen
- Relative Position (%) · Absolute Position (°) · Sensor 1 Value · Setpoint Analog (%) · Actuator Type · Malfunction and Service Information
- Beschikbare commando's
- Setpoint (%) · Override Control · Min/Max Position (%) · Bus Fail Position
- Ondersteunde modellen
- ..M(C)24A-MOD · ..R24A-MOD · ..V(K)24A-MOD · ..F24A-MOD · ..RF24A-MOD
- Laatst bijgewerkt
Registers (20)
10 lezen, 10 schrijven
| Naam | Eenheid | Toegang | Adres (Verborgen tot je je e-mailadres invult) | Functie (verborgen) | Type (verborgen) |
|---|---|---|---|---|---|
| Actuator Type | Lezen | ||||
| Relative Position | % | Lezen | |||
| Absolute Position | °C | Lezen | |||
| Sensor 1 Value | Lezen | ||||
| Setpoint Analog | % | Lezen | |||
| Series Number 1st Part | Lezen | ||||
| Series Number 2nd Part | Lezen | ||||
| Series Number 4th Part | Lezen | ||||
| Firmware Version | Lezen | ||||
| Malfunction and Service Information | Lezen | ||||
| Setpoint | % | Schrijven | |||
| Override Control | Schrijven | ||||
| Command | Schrijven | ||||
| Bus Termination | Schrijven | ||||
| Minimum Position in Percent | % | Schrijven | |||
| Maximum Position in Percent | % | Schrijven | |||
| Sensor 1 Type | Schrijven | ||||
| Bus Fail Position | Schrijven | ||||
| Timeout for Bus Watchdog in s | s | Schrijven | |||
| Setpoint Source | Schrijven |
Registers laden…
Stuur jouw apparatenlijst
Staat een apparaat niet in de bibliotheek, dan maken we de template gratis zodra we de registers hebben.
Gebruikstoepassingen
- Bewaak de actuatorpositie en sensorwaarden op een live clouddashboard voor HVAC-beheer op afstand.
- Stel een melding in wanneer de actuator een storing of servicevlag rapporteert, om de responstijd bij onderhoud te verkorten.
- Pas klep- of ventielsetpoints op afstand aan zonder bezoek ter plaatse, waardoor reistijd en kosten worden bespaard.
- Registreer actuatorpositiegegevens over tijd om correct modulerend gedrag te verifiëren en regelingsproblemen te diagnosticeren.
- Configureer de bus fail-positie en watchdog timeout op afstand voor veilig actuatorgedrag bij communicatieverlies.
- Bewaak meerdere Belimo actuatoren op verschillende locaties in één ModbusCloud project voor gecentraliseerd gebouwbeheer.
Installatie
Sluit de Modbus RTU bus (A- en B-klemmen) aan van uw ModbusCloud Gateway op de Belimo actuator en let daarbij op de juiste polariteit.
Stel het Modbus-adres van de actuator in op een unieke waarde op de bus en configureer de baudrate op 38400 overeenkomstig het template.
Schakel busafsluiting in op het laatste apparaat door naar register 99 te schrijven, of gebruik een fysieke afsluitweerstand aan het einde van de bus.
Configureer het setpoint-bronregister (adres 118) zodat de actuator setpoint-opdrachten van de Modbus bus accepteert.
Importeer het Belimo Air-Water Actuator Modbus RTU template in het ModbusCloud portaal en wijs het toe aan de juiste gateway en het juiste slave-adres.
Configureer optioneel de bus watchdog timeout (adres 109) en de bus fail-positie (adres 108) voor veilig gedrag bij communicatieverlies.
Veelvoorkomende aandachtspunten
De actuator reageert niet op de Modbus bus. Wat moet ik controleren?
Controleer of de baudrate op de actuator overeenkomt met 38400, zoals vereist door dit template. Bevestig ook dat het Modbus slave-adres uniek is en dat de A/B-bedrading de juiste polariteit heeft.
Setpoint-opdrachten worden verzonden, maar de actuator beweegt niet. Waarom?
Het setpoint-bronregister (adres 118) moet worden geconfigureerd om de Modbus bus te selecteren als actieve setpoint-invoer. Als het op een andere bron is ingesteld, negeert de actuator Modbus setpoint-schrijfbewerkingen.
Heb ik een fysieke afsluitweerstand op de bus nodig?
Belimo actuatoren ondersteunen softwarematige busafsluiting via register 99. Schrijf de juiste waarde om afsluiting in te schakelen op het laatste apparaat. Een fysieke weerstand is niet vereist als softwareafsluiting actief is.
Wat gebeurt er als de gateway de communicatie met de actuator verliest?
De actuator verplaatst zich naar de positie die is gedefinieerd in het bus fail-positieregister (adres 108) nadat de watchdog timeout (adres 109) is verstreken. Configureer beide registers voor veilig klep- of ventielgedrag bij communicatieverlies.
