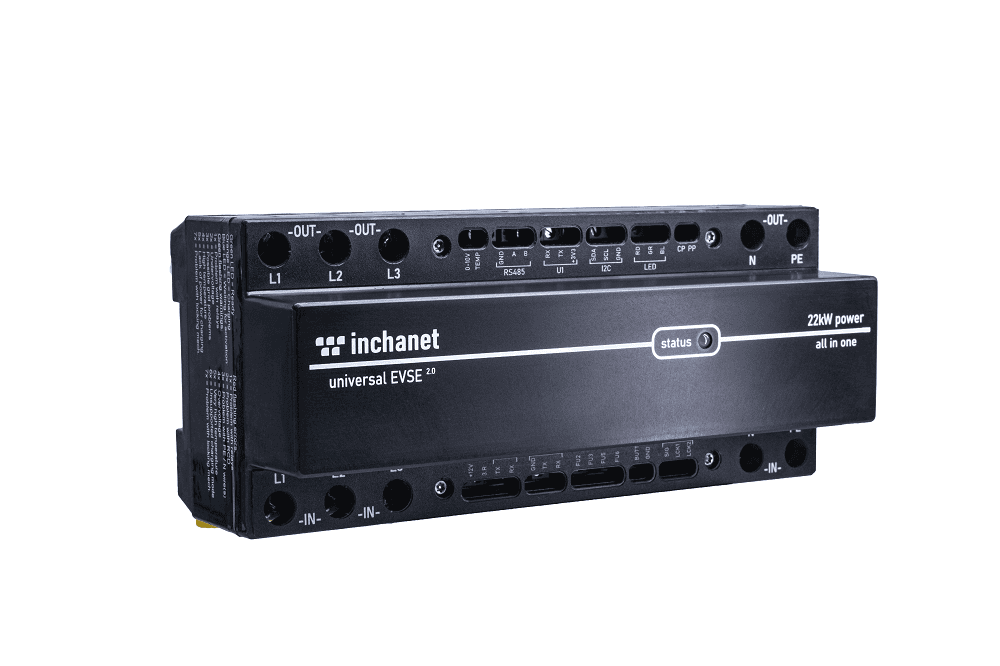

inChaNet Universal 2.0 DIN rail charging station
Controls and monitors inChaNet EV charging stations via Modbus TCP.
Template voor het inChaNet Universal 2.0 DIN rail laadstation en compatibele modellen. Leest energiemeting, laadstatus en diagnostiek via Modbus TCP. Biedt regelmogelijkheden voor laadstroom, laadmodus (1-fase of 3-fase) en vergrendeling van de contactdoos.
- Protocol
- Modbus TCP
- Aansluiting
- Ethernet, Modbus TCP
- Registers
- 44, lezen en schrijven
- Merk
- inChaNet
- Belangrijke uitlezingen
- Voltage L1 to L3 · Current L1 to L3 · Power L1 to L3 and Total · Session and Total Energy (Wh) · EV State and Charging State · Temperature (internal and external)
- Beschikbare commando's
- Charge Enabled · Allowed Charge Current (A) · Charge Mode 1Phase/3Phase · Socket Lock (Third Relay)
- Ondersteunde modellen
- Universal 2.0 DIN · Cubish Tower Smart · Cubish Portabox Smart · Cubish wallbox L Smart · Cubish wallbox XL Smart
- Laatst bijgewerkt
Registers (44)
42 lezen, 14 schrijven
| Naam | Eenheid | Toegang | Adres (Verborgen tot je je e-mailadres invult) | Functie (verborgen) | Type (verborgen) |
|---|---|---|---|---|---|
| 0 EVSE ID | Lezen | ||||
| 2 EVSE Charge Enabled | Lezen en schrijven | ||||
| 3 EVSE Allowed Charge Current | A | Lezen en schrijven | |||
| 4 EVSE Charge Mode - 1Phase/3Phase | Lezen en schrijven | ||||
| 5 EVSE Third Relay (socket lock) | Lezen en schrijven | ||||
| 6 External Relay (optional) | Lezen en schrijven | ||||
| 10 EVSE Default Allowed Charge Current [A] | A | Lezen en schrijven | |||
| 11 EVSE Default Charge Mode - 1Phase/3Phase | Lezen en schrijven | ||||
| 12 EVSE Type | Lezen en schrijven | ||||
| 13 Grid Type | Lezen en schrijven | ||||
| 14 Source Wh measurement | Lezen en schrijven | ||||
| 15 Comm Type with | Lezen en schrijven | ||||
| 16 External Relay Conf | Lezen en schrijven | ||||
| 100 EVSE L1 Voltage | V | Lezen | |||
| 102 EVSE L2 Voltage | V | Lezen | |||
| 104 EVSE L3 Voltage | V | Lezen | |||
| 106 EVSE L1 Current | A | Lezen | |||
| 108 EVSE L2 Current | A | Lezen | |||
| 110 EVSE L3 Current | A | Lezen | |||
| 112 EVSE L1 Power factor | Lezen | ||||
| 114 EVSE L2 Power factor | Lezen | ||||
| 116 EVSE L3 Power factor | Lezen | ||||
| 134 EVSE Wh charged all time (total counter) | Wh | Lezen | |||
| 118 EVSE L1 Frequency | Hz | Lezen | |||
| 120 EVSE L2 Frequency | Hz | Lezen | |||
| 122 EVSE L3 Frequency | Hz | Lezen | |||
| 126 EVSE L2 Power | W | Lezen | |||
| 128 EVSE L3 Power | W | Lezen | |||
| 130 EVSE Total Power | Wh | Lezen | |||
| 132 EVSE Wh charged in this session (charge session) | Wh | Lezen | |||
| 124 EVSE L1 Power | W | Lezen | |||
| 136 EVSE Temperature | °C | Lezen | |||
| 138 EVSE EV State | Lezen | ||||
| 139 EVSE Charging State (theoretical) | Lezen | ||||
| 144 EVSE Emergency STOP button | Lezen | ||||
| 140 EVSE Actual Charging State | Lezen | ||||
| 141 EVSE Warnings | Lezen | ||||
| 142 EVSE Seriour Errors | Lezen | ||||
| 143 EVSE Socket's lock state | Lezen | ||||
| 145 EVSE PP Pin State | Lezen | ||||
| 146 EVSE CP Pin PWM Width | Lezen | ||||
| 137 EVSE External Temperature | °C | Lezen | |||
| 52 EVSE Protocol Version | Schrijven | ||||
| 50 Set Wh-Total Counter | Wh | Schrijven |
Registers laden…
Stuur jouw apparatenlijst
Staat een apparaat niet in de bibliotheek, dan maken we de template gratis zodra we de registers hebben.
Gebruikstoepassingen
- Bewaak het actuele laadvermogen en de sessie-energie van elk inChaNet-station op een clouddashboard.
- Stel de toegestane laadstroom op afstand in voor dynamisch lastbeheer over meerdere laadpunten.
- Maak een melding aan wanneer de interne temperatuur een drempelwaarde overschrijdt om oververhitting te voorkomen.
- Schakel tussen 1-fase en 3-fase laadmodus op basis van de beschikbare netcapaciteit.
- Registreer het totale energieverbruik per laadpunt voor facturerings- of energierapportagedoeleinden.
- Detecteer wijzigingen in de EV-aansluiting en laadstatus om meldingen te versturen naar de eindgebruiker.
Installatie
Verbind het inChaNet-laadstation met het lokale netwerk via een Ethernet-kabel (RJ45) of WiFi en controleer of het een bereikbaar IP-adres heeft.
Verbind de ModbusCloud Gateway met hetzelfde lokale netwerk als het laadstation.
Noteer het IP-adres en de Modbus TCP-poort van het inChaNet-station; de standaardpoort is 502.
Als er meerdere stations zijn geïnstalleerd, wijs dan aan elk een uniek IP-adres of Modbus unit ID toe om adresconflicten te voorkomen.
Importeer de inChaNet Universal 2.0 DIN-template in het ModbusCloud-portaal en voer het IP-adres en unit ID van het station in.
Controleer of live waarden zoals spanning, stroom en EV-status correct verschijnen op het ModbusCloud-dashboard.
Veelvoorkomende aandachtspunten
Waarom toont het Total Power-register waarden in Wh in plaats van W?
De inChaNet-registerdocumentatie vermeldt het Total Power-register met de eenheid Wh in plaats van W. Controleer de daadwerkelijke waarden die door uw firmwareversie worden geretourneerd. Mogelijk moet u het eenheidslabel of de schaalfactor in de template aanpassen.
Welke datatypen gebruiken de registers?
Meetregisters (spanning, stroom, vermogen) gebruiken float32. Tellers en het EVSE ID gebruiken uint32. Status- en configuratieregisters gebruiken uint16 of int16. De template configureert alle datatypen vooraf, zodat handmatige aanpassing niet nodig is.
Kan ik deze template gebruiken voor andere inChaNet-modellen naast de Universal 2.0 DIN?
Ja. Dezelfde registerkaart is van toepassing op de Cubish Tower Smart, Cubish Portabox Smart, Cubish wallbox L Smart en Cubish wallbox XL Smart. Selecteer deze template voor elk van deze modellen.
De gateway kan geen verbinding maken met het laadstation via Modbus TCP. Wat moet ik controleren?
Controleer of het IP-adres van het station correct en bereikbaar is vanuit het gatewaynetwerk. Bevestig dat de Modbus TCP-poort is ingesteld op 502 (of de poort die op het station is geconfigureerd). Zorg ervoor dat geen firewallregels het verkeer tussen de gateway en het laadpunt blokkeren.
