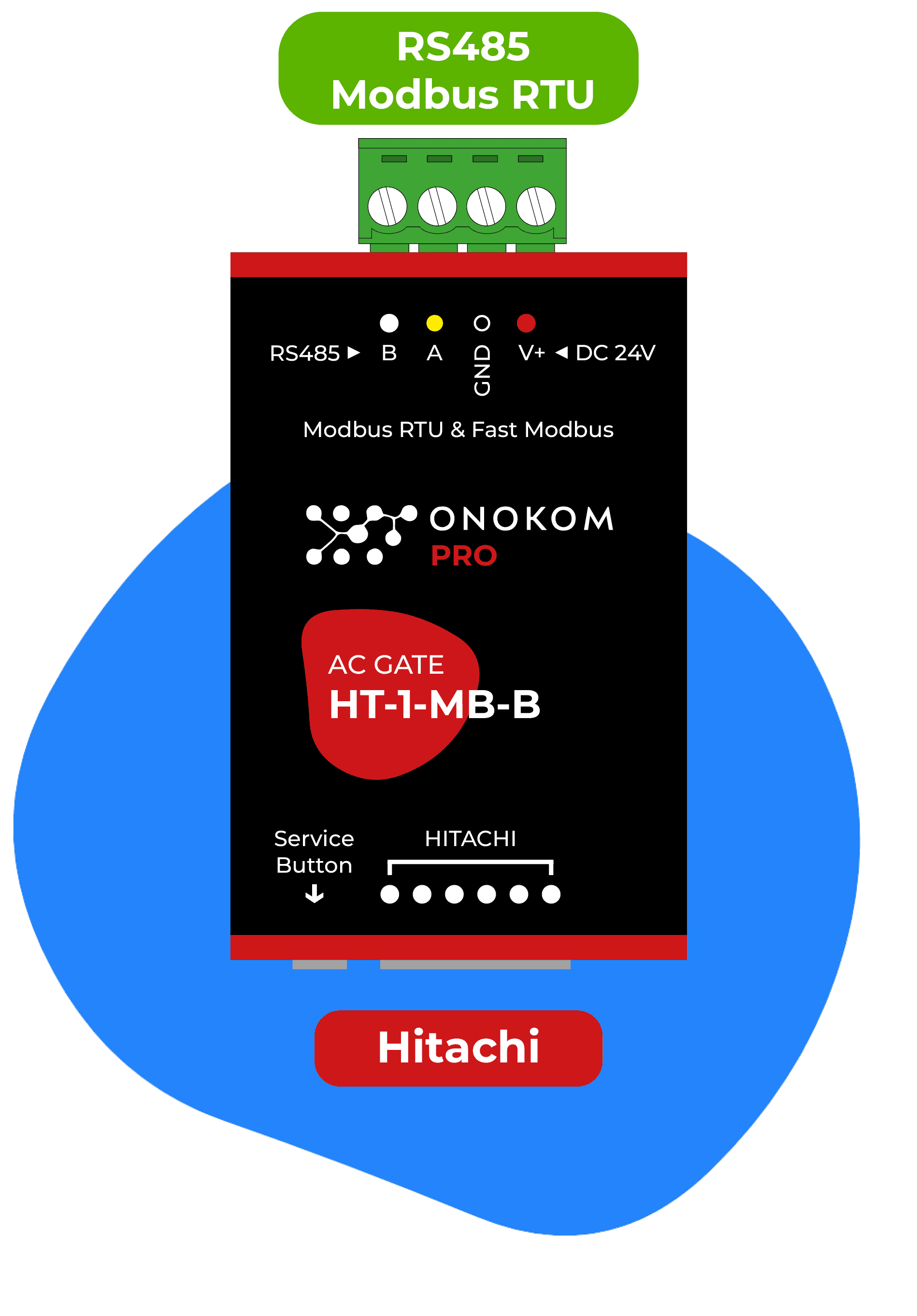

ONOKOM AIR HT-1-MB-B

Anwendungsfälle

• Innen- und Außenlufttemperaturen jeder Hitachi-Klimaeinheit auf einem Live-Dashboard überwachen.
• Betriebsmodus und Solltemperatur ferngesteuert ändern, ohne Zugang zur Inneneinheit zu benötigen.
• Einen Alarm auslösen, wenn der Verbindungsstatus der Klimaanlage einen Kommunikationsverlust mit der Hitachi-Einheit anzeigt.
• Solltemperaturen für verschiedene Tageszeiten planen, um den Energieverbrauch zu optimieren.
• Lüftergeschwindigkeit und Betriebsmodus mehrerer Hitachi-Einheiten in einer Mehrzonen-Installation überprüfen.

Installation

1. 1Das ONOKOM HS-3-MB-B Gateway gemäß der ONOKOM-Verdrahtungsanleitung an die Hitachi-Klimaanlage anschließen.
2. 2Die RS-485 A- und B-Klemmen des HS-3-MB-B Gateways mit den entsprechenden Klemmen des ModbusCloud Gateways (MCG oder MLP Serie) verbinden.
3. 3Die baudrate am ModbusCloud Gateway auf 9600 einstellen, um der ONOKOM-Standardkonfiguration zu entsprechen.
4. 4Jedem HS-3-MB-B Gateway eine eindeutige Modbus slave ID zuweisen, indem die gewünschte Adresse in Register 128 geschrieben wird, insbesondere wenn mehrere Einheiten denselben RS-485 Bus teilen.
5. 5Das ONOKOM AIR HT-1-MB-B Template in der ModbusCloud-Plattform importieren und der korrekten Modbus-Adresse zuweisen.
6. 6Die Kommunikation überprüfen, indem sichergestellt wird, dass Innentemperatur, Außentemperatur und Verbindungsstatus der Klimaanlage im ModbusCloud-Dashboard angezeigt werden.

Zu beachten

01

Das Gateway antwortet nicht auf dem Modbus-Bus. Was sollte ich prüfen?

Die Polarität der RS-485-Verdrahtung (A- und B-Leitung) überprüfen und sicherstellen, dass die baudrate auf 9600 eingestellt ist. Außerdem prüfen, ob die in ModbusCloud konfigurierte Modbus slave ID mit der am ONOKOM Gateway eingestellten Adresse übereinstimmt.

02

Wie ändere ich die Modbus-Adresse des ONOKOM Gateways?

Die gewünschte slave ID in Holding-Register 128 schreiben. Dies ist erforderlich, wenn mehrere ONOKOM Gateways denselben RS-485 Bus teilen, um Adresskonflikte zu vermeiden.

03

Die Außentemperatur zeigt einen negativen oder unerwarteten Wert. Ist das normal?

Das Außentemperaturregister verwendet das int16-Format, das negative Werte unterstützt. Falls der Messwert falsch erscheint, den Skalierungsfaktor prüfen und sicherstellen, dass die Hitachi-Einheit Außensensordaten an das Gateway übermittelt.

04

Kann ich mehrere Hitachi-Einheiten über ein ModbusCloud Gateway steuern?

Ja. Jede Hitachi-Einheit benötigt ein eigenes ONOKOM HS-3-MB-B Gateway mit einer eindeutigen Modbus-Adresse. Alle Gateways können einen gemeinsamen RS-485 Bus teilen, der an ein ModbusCloud Gateway angeschlossen ist.

Register (8)

3 lesen / 5 schreiben
