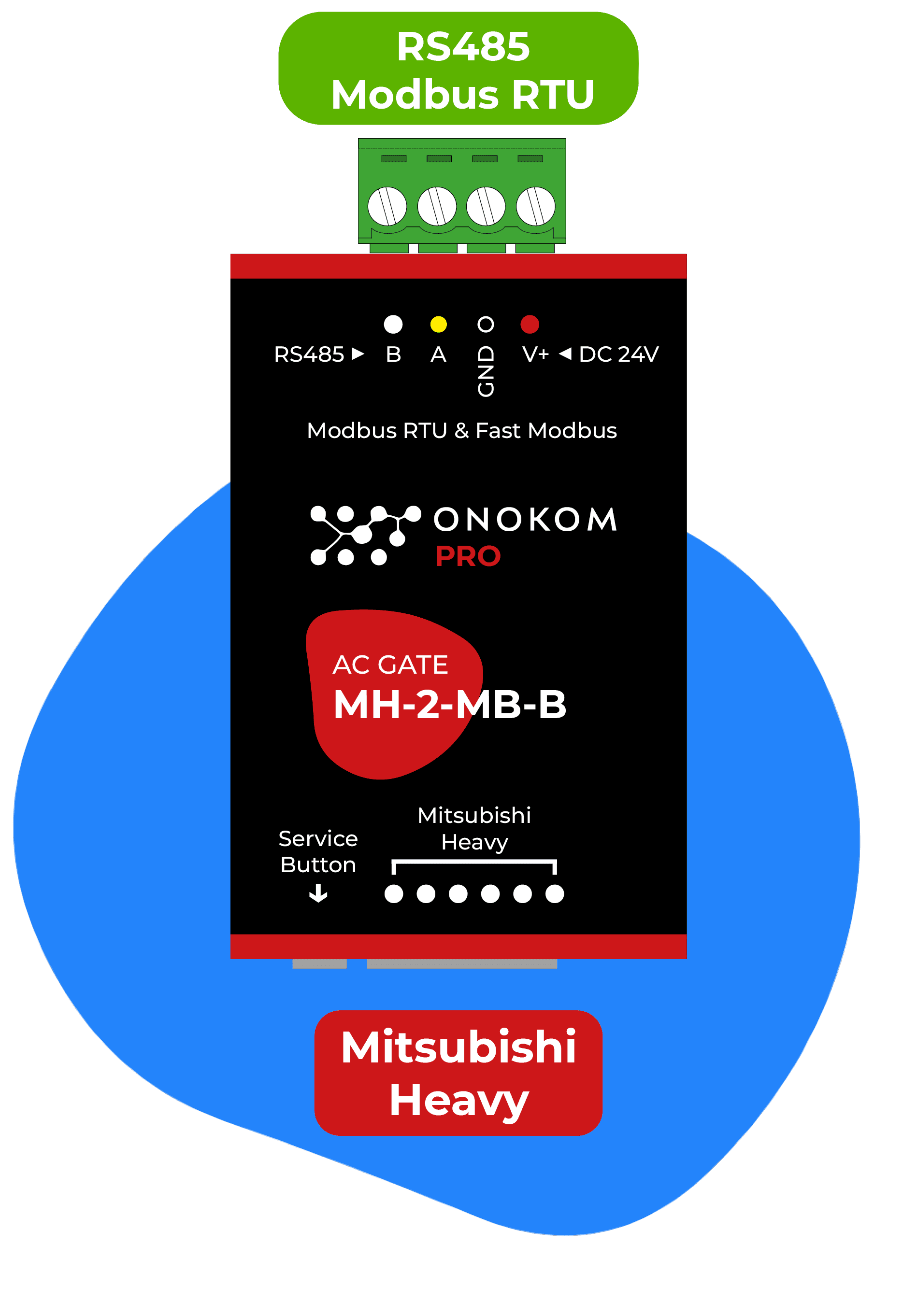

ONOKOM AIR MH-2-MB-B

Anwendungsfälle

• Innen- und Außenlufttemperaturen in einem Live-Dashboard überwachen, um den Komfort aus der Ferne zu überprüfen.
• Mitsubishi Heavy Klimageräte ferngesteuert ein- oder ausschalten, um Energieverschwendung außerhalb der Betriebszeiten zu vermeiden.
• Eine Benachrichtigung auslösen, wenn der AC-Verbindungsstatus ausfällt, was auf einen Kommunikationsfehler zwischen Gateway und Inneneinheit hinweist.
• Solltemperaturwerte aus der Cloud anpassen, um auf wechselnde Belegung oder Wetterbedingungen zu reagieren.
• Betriebsmodus- und Lüfterdrehzahländerungen im Zeitverlauf protokollieren, um Energieaudits und Wartungsplanung zu unterstützen.

Installation

1. 1Das ONOKOM MH-2-MB-B Gateway mit dem Mitsubishi Heavy Innengerät über das proprietäre AC-Buskabel verbinden, wie im ONOKOM Installationshandbuch beschrieben.
2. 2Die RS-485 A- und B-Klemmen des ONOKOM Gateways mit den entsprechenden Klemmen des ModbusCloud Gateways (MCG oder MLP Serie) verdrahten und dabei auf korrekte Polarität achten.
3. 3Die Baudrate am seriellen Port des ModbusCloud Gateways auf 9600 einstellen, entsprechend dem ONOKOM-Standard.
4. 4Die Modbus-Slave-Adresse am ONOKOM Gateway über das Serviceregister an Adresse 128 prüfen oder ändern und sicherstellen, dass jede Einheit am Bus eine eindeutige Adresse besitzt.
5. 5Das ONOKOM MH-2-MB-B Template in der ModbusCloud-Plattform importieren und die korrekte Slave-Adresse sowie den seriellen Port zuweisen.
6. 6Die Kommunikation bestätigen, indem geprüft wird, ob Innenlufttemperatur und AC-Verbindungsstatus mit gültigen Werten im Dashboard angezeigt werden.

Zu beachten

01

Wie ändere ich die Modbus-Slave-Adresse am ONOKOM MH-2-MB-B?

Die gewünschte Adresse in das Modbus-Register 128 schreiben, entweder mit einem Modbus-Master-Tool oder über die Schreibfunktion in ModbusCloud. Anschließend das Gateway spannungslos schalten und wieder einschalten und die Slave-Adresse im ModbusCloud-Projekt entsprechend aktualisieren.

02

Die Lamellenpositionsregister scheinen beim Lesen und Schreiben zu kollidieren. Ist das normal?

Ja. Die Register an Adresse 9 (horizontale Lamellen) und Adresse 11 (vertikale Lamellen) sind doppelt verwendbar. Beim Lesen wird die aktuelle Position zurückgegeben, beim Schreiben wird eine neue Position gesetzt. Das Template verarbeitet beide Richtungen automatisch.

03

Es kommen keine Daten vom ONOKOM Gateway. Was sollte ich zuerst prüfen?

Die RS-485 Verdrahtungspolarität prüfen (A an A, B an B), sicherstellen, dass die Baudrate auf beiden Seiten auf 9600 eingestellt ist, und kontrollieren, ob die in ModbusCloud konfigurierte Slave-Adresse mit der Adresse am Gateway übereinstimmt. Außerdem prüfen, ob das AC-Verbindungsstatus-Register einen gültigen Wert zurückliefert.

04

Kann ich mehrere ONOKOM MH-2-MB-B Gateways an einem RS-485 Bus betreiben?

Ja. Jedem Gateway eine eindeutige Modbus-Slave-Adresse über Register 128 zuweisen. Anschließend für jede Adresse eine separate Template-Instanz in ModbusCloud anlegen. Alle Einheiten können denselben RS-485 Bus und seriellen Port gemeinsam nutzen.

Register (11)

5 lesen / 8 schreiben
