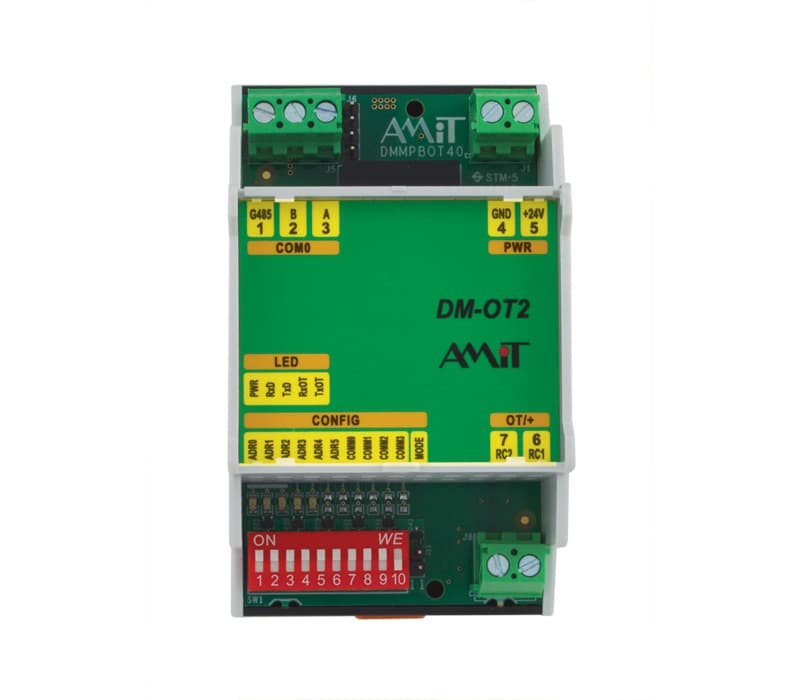

Amit DM-OT2 Modbus to OpenTherm
Bridges Modbus RTU to OpenTherm for boiler monitoring and control.
Vorlage für den AMIT DM-OT2, einen Modbus RTU zu OpenTherm/plus Konverter für die Kesselintegration. Er liest Heizwassertemperaturen, DHW-Temperatur, Rücklauftemperatur, Außentemperatur, Druck, Durchfluss und Abgastemperatur. Zusätzlich stellt er Steuerregister für die Kesselsollwertregelung bereit.
- Protokoll
- Modbus RTU
- Anschluss
- RS485, 115200 baud
- Register
- 19, lesen und schreiben
- Marke
- AMIT
- Wichtige Messwerte
- DHW temperature (TUV) · Heating water temperatures TV1/TV2 · Return temperature · Outdoor temperature · Pressure · Flow rate
- Verfügbare Befehle
- DM-OT2 register 200 · DM-OT2 register 201 · DM-OT2 register 203 · DM-OT2 register 205
- Kompatible Modelle
- DM-OT2
- Zuletzt aktualisiert
Register (19)
15 lesen, 4 schreiben
| Name | Einheit | Zugriff | Adresse (Verborgen bis zur Eingabe Ihrer E-Mail-Adresse) | Funktion (verborgen) | Typ (verborgen) |
|---|---|---|---|---|---|
| Teplota TUV | °C | Lesen | |||
| Teplota topné vody TV1_ | °C | Lesen | |||
| Teplota topné vody TV2 | °C | Lesen | |||
| Teplota vratu | °C | Lesen | |||
| Venkovní teplota | °C | Lesen | |||
| Tlak | bar | Lesen | |||
| Průtok | l/s | Lesen | |||
| Teplota spalin 118 | °C | Lesen | |||
| ID | Lesen | ||||
| Firmware | Lesen | ||||
| BaudRate | Lesen | ||||
| Parita | Lesen | ||||
| Adresa | Lesen | ||||
| Kód poslední chyby | Lesen | ||||
| Stavový registr | Lesen | ||||
| DM-OT2 200 | Schreiben | ||||
| DM-OT2 201 | Schreiben | ||||
| DM-OT2 203 | Schreiben | ||||
| DM-OT2 205 | Schreiben |
Register werden geladen…
Senden Sie Ihre Geräteliste
Steht ein Gerät noch nicht in der Bibliothek, erstellen wir die Vorlage kostenlos, sobald wir die Register haben.
Anwendungsfälle
- Kesselheizwasser- und DHW-Temperaturen remote im ModbusCloud-Dashboard überwachen.
- Alarme erstellen, wenn Rücklauftemperatur oder Systemdruck vom normalen Betriebsbereich abweichen.
- Heizsollwerte über Steuerregister remote anpassen, um Komfort und Energieverbrauch zu optimieren.
- Außentemperaturverläufe zusammen mit der Kesselleistung verfolgen, um die witterungsgeführte Regelung zu überprüfen.
- Abgastemperatur über die Zeit protokollieren, um frühzeitig Anzeichen von Wärmetauscherverschmutzung oder Effizienzverlust zu erkennen.
- Durchflussmesswerte prüfen, um den ordnungsgemäßen Betrieb der Umwälzpumpe nach der Installation zu bestätigen.
Installation
Den Jumper vom AMIT DM-OT2-Board entfernen, um den Modbus RTU Modus zu aktivieren, und die DIP-Schalter zur Vergabe der gewünschten Modbus slave ID setzen.
Die RS-485 A- und B-Klemmen des DM-OT2 mit den entsprechenden Klemmen der ModbusCloud Gateway verbinden und dabei die korrekte Polarität beachten.
Die OpenTherm-Verdrahtung vom DM-OT2 gemäß dem Klemmenplan des Kesselherstellers am Kessel anschließen.
Den Modbus RTU Port am ModbusCloud-Gateway auf 115200 baudrate, ungerade Parität und 8 Datenbits konfigurieren, um die Einstellungen des DM-OT2 zu übereinstimmen.
Die AMIT DM-OT2-Vorlage in der ModbusCloud-Plattform importieren und die korrekte slave ID entsprechend der DIP-Schalter-Konfiguration zuweisen.
Das System einschalten und prüfen, ob Live-Messwerte für Temperaturen, Druck und Durchfluss im ModbusCloud-Dashboard erscheinen.
Zu beachten
Nach dem Anschluss werden keine Daten vom DM-OT2 angezeigt. Was sollte ich überprüfen?
Stellen Sie sicher, dass der Jumper von der Platine entfernt wurde, um den Modbus RTU Modus zu aktivieren. Überprüfen Sie außerdem, ob die DIP-Schalter auf eine gültige, eindeutige Modbus-Adresse eingestellt sind und ob die Polarität der RS-485 A/B-Verdrahtung korrekt ist.
Warum erscheinen Temperaturwerte als null oder unsinnige Zahlen?
Der DM-OT2 verwendet float32-Kodierung, d. h. jeder Wert erstreckt sich über zwei aufeinanderfolgende Register. Stellen Sie sicher, dass die Vorlage für 32-Bit-Float-Dekodierung mit der korrekten byte order konfiguriert ist. Eine falsche word order führt zu falschen Werten.
Das Gateway kann nicht mit 115200 baud kommunizieren. Gibt es eine Alternative?
Der DM-OT2 verwendet standardmäßig 115200 baud mit ungerader Parität. Prüfen Sie die Gerätedokumentation, ob alternative baudrate-Einstellungen über interne Einstellungen konfiguriert werden können. Falls nicht, stellen Sie sicher, dass Ihr Gateway-Modell 115200 baud an seinem RS-485 Port unterstützt.
Kann ich den Kesselsollwert remote über ModbusCloud steuern?
Ja. Die Vorlage bildet die Steuerregister 200, 201, 203 und 205 ab. Diese ermöglichen das Schreiben von Sollwerten und Moduskommandos, die der DM-OT2 in OpenTherm-Nachrichten für den Kessel übersetzt. Überprüfen Sie stets die sicheren Betriebsgrenzen, bevor Sie Werte remote schreiben.
