Reads Austrian smart meter data via Modbus TCP interface.
Überblick

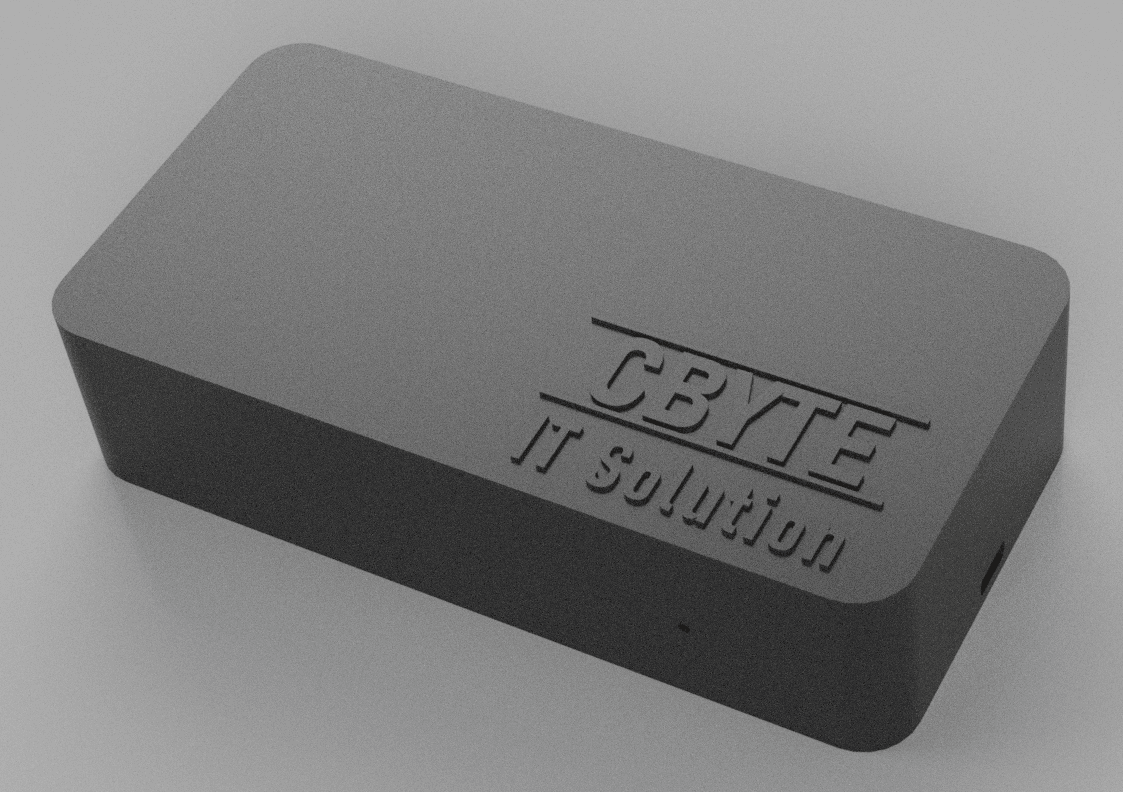

Das CByte SMARTI ist ein Modbus TCP Interface, das Daten von österreichischen EVU-Stromzählern (KAIFA 309) ausliest. Dieses Template liefert Netzspannung, Strom, Leistung, Energie und Leistungsfaktor von unterstützten Energiezählern verschiedener österreichischer Netzbetreiber.
Wichtige Messwerte
Grid voltage L1 to L3
Grid current L1 to L3
Grid power import
Grid power export
Grid active energy import/export
Grid power factor
Anwendungsfälle
Echtzeit-Netzbezug und -einspeisung überwachen, um die Energiebilanz eines Haushalts auf einem Cloud-Dashboard darzustellen.
Wirkenergie Bezug und Einspeisung langfristig aufzeichnen, um die Abrechnung des österreichischen EVU-Anbieters zu überprüfen.
Alarme einrichten, wenn die Netzspannung auf einer beliebigen Phase länger als fünf Minuten außerhalb zulässiger Grenzen liegt.
Dreiphasige Stromverteilung visualisieren, um Lastungleichgewichte in gewerblichen Anlagen zu erkennen.
Stromzählerdaten mit PV-Wechselrichter-Messwerten kombinieren, um Eigenverbrauchsquoten remote zu berechnen.
Leistungsfaktorwerte verfolgen, um mögliche Blindleistungsprobleme in kleineren Gewerbegebäuden zu identifizieren.
Installation
1Das CByte SMARTI gemäß SMARTI-Installationsanleitung an die Kundenschnittstelle des KAIFA 309 Stromzählers anschließen.
2Das CByte SMARTI über Ethernet mit dem lokalen Netzwerk verbinden und eine statische IP-Adresse vergeben oder DHCP-Reservierung verwenden.
3Das ModbusCloud Gateway (MCG- oder MLP-Serie) mit demselben lokalen Netzwerk wie das CByte SMARTI verbinden.
4Im ModbusCloud-Portal ein neues Modbus TCP Gerät mit der IP-Adresse des SMARTI und der korrekten unit ID anlegen.
5Das CByte SMARTI Template aus der ModbusCloud Template-Bibliothek importieren und dem konfigurierten Gerät zuweisen.
6Alle Messwerte überprüfen, insbesondere die uint32-Energieregister über zwei aufeinanderfolgende Adressen, und sicherstellen, dass im Dashboard plausible Werte angezeigt werden.
Zu beachten
01
Warum zeigen meine Energiemesswerte falsche oder extrem hohe Werte an?
Die Wirk- und Blindenergieregister verwenden den Datentyp uint32, der zwei aufeinanderfolgende Modbus-Adressen umfasst. Stellen Sie sicher, dass die Register-Paarung und die Byte- bzw. Word-Order im Template korrekt konfiguriert sind. Ein Vertauschen von High- und Low-Word führt zu unrealistischen Werten.
02
Welche österreichischen Stromzähler werden vom CByte SMARTI unterstützt?
Das CByte SMARTI unterstützt den KAIFA 309 Zähler, der von Illwerke VKW, IKB, TIWAG, Salzburg und EVN eingesetzt wird. Andere Zählertypen oder Netzbetreiber sind nicht bestätigt.
03
Das Gateway kann keine Verbindung zum CByte SMARTI über Modbus TCP herstellen. Was sollte ich prüfen?
Stellen Sie sicher, dass das SMARTI und das ModbusCloud Gateway im selben Netzwerk oder VLAN betrieben werden. Überprüfen Sie, ob IP-Adresse und Modbus TCP Port (Standard 502) korrekt eingetragen sind. Prüfen Sie, ob Firewall-Regeln den Datenverkehr zwischen den beiden Geräten blockieren.
04
Muss ich die Kundenschnittstelle am Stromzähler vor der Inbetriebnahme des SMARTI aktivieren lassen?
Ja. In Österreich muss die Kundenschnittstelle an EVU-Stromzählern möglicherweise vom Energieversorger freigeschaltet werden. Wenden Sie sich vor der Installation des CByte SMARTI an Ihren Netzbetreiber, um die Aktivierung zu beantragen.
Register (14)
14 lesen / 0 schreiben
Name
Adresse
Funktion
Typ
Einheit
Zugriff
Grid voltage L1
1.0.32.7
1001
FC03
uint16
V
R
Grid voltage L2
1.0.52.7
1002
FC03
uint16
V
R
Grid voltage L3
1.0.72.7
1003
FC03
uint16
V
R
Grid current L1
1.0.31.7
1004
FC03
uint16
A
R
Grid current L2
1.0.51.7
1005
FC03
uint16
A
R
Grid current L3
1.0.72.7
1006
FC03
uint16
A
R
Grid power import
1.0.1.7
1007
FC03
uint16
kW
R
Grid power export
1.0.2.7
1008
FC03
uint16
kW
R
Grid active energy import
1.0.1.8
1009
FC03
uint32
kWh
R
Grid active energy export
1.0.2.8
1011
FC03
uint32
kWh
R
Grid reactive energy import
1.0.3.8
1013
FC03
uint32
kWh
R
Grid reactive energy export
1.0.4.8
1015
FC03
uint32
kWh
R
TimeStamp
0.0.1.0
1017
FC03
uint32
R
Grid powerfactor
0.1.13.7
1019
FC03
uint16
R
