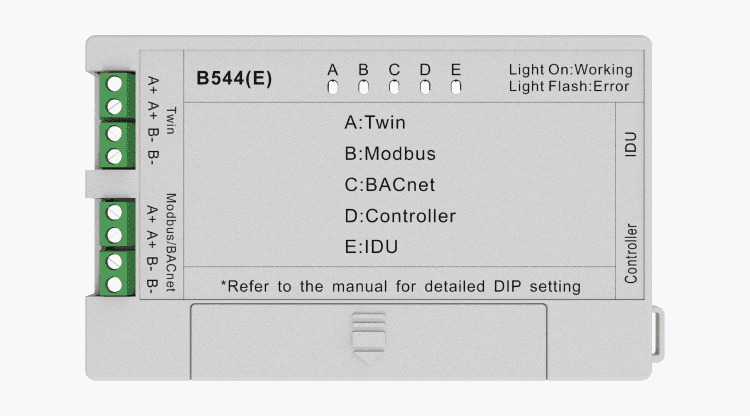

Control Box B544 E
Controls Acond ASA and Hisense air conditioning units via Modbus TCP adapter.
Die Hisense Control Box B544 E ist ein Modbus TCP Adapter zur Steuerung von Acond ASA und Hisense Innengeräten für Klimaanlagen. Dieses Template liest Betriebsstatus, Temperaturen und Fehlercodes aus und ermöglicht das Schreiben von Sollwerten wie Ein/Aus, Temperatur, Lüfterstufe und Schwingungsmodus.
- Protokoll
- Modbus TCP
- Anschluss
- Ethernet, Modbus TCP
- Register
- 19, lesen und schreiben
- Marke
- Hisense
- Wichtige Messwerte
- ON/OFF and compressor status · Indoor temperature · Outlet air temperature · Mode and fan speed · Defrost and energy-saving status · Fault code
- Verfügbare Befehle
- ON/OFF and temperature setting · Fan speed setting · Swing setting · Super mode and sleep
- Kompatible Modelle
- B544 E · B544E · 8B542E · 8B543E
- Zuletzt aktualisiert
Register (19)
15 lesen, 10 schreiben
| Name | Einheit | Zugriff | Adresse (Verborgen bis zur Eingabe Ihrer E-Mail-Adresse) | Funktion (verborgen) | Typ (verborgen) |
|---|---|---|---|---|---|
| ON/OFF status | Lesen und Schreiben | ||||
| Sleep status | Lesen und Schreiben | ||||
| Electric heater status | Lesen und Schreiben | ||||
| Energy-saving status | Lesen und Schreiben | ||||
| Defrost status | Lesen | ||||
| Compressor status | Lesen | ||||
| Super mode | Lesen und Schreiben | ||||
| Mute mode | Lesen | ||||
| Indoor temperature | °C | Lesen | |||
| The setting temperature | °C | Lesen und Schreiben | |||
| Mode | Lesen | ||||
| Fan speed | Lesen | ||||
| Swing | Lesen | ||||
| Fault | Lesen | ||||
| Outlet air temperature | °C | Lesen | |||
| Swing setting | Schreiben | ||||
| Temperature setting | °C | Schreiben | |||
| Fan speed setting | Schreiben | ||||
| Super mode | Schreiben |
Register werden geladen…
Senden Sie Ihre Geräteliste
Steht ein Gerät noch nicht in der Bibliothek, erstellen wir die Vorlage kostenlos, sobald wir die Register haben.
Anwendungsfälle
- Überwachen Sie Innenraum- und Auslasstemperaturen von Hisense oder Acond Geräten auf einem Live-Cloud-Dashboard.
- Erstellen Sie eine Benachrichtigung, wenn ein Fehlercode von einem Innengerät gemeldet wird.
- Passen Sie Temperatursollwerte und Lüfterstufen für einzelne Innengeräte über die ModbusCloud Plattform aus der Ferne an.
- Verfolgen Sie Kompressor- und Abtaustatus, um Geräte zu identifizieren, die übermäßig oft schalten oder dauerhaft im Abtaubetrieb verbleiben.
- Aktivieren oder deaktivieren Sie den Schlafmodus und den Energiesparmodus aus der Ferne für das Energiemanagement außerhalb der Betriebszeiten.
- Überprüfen Sie den Ein/Aus-Status aller verbundenen Innengeräte in einem Gebäude auf einen Blick in einer einzigen Übersicht.
Installation
Verbinden Sie den B544 E Adapter gemäß der Hisense Verkabelungsanleitung mit dem Innengerät und stellen Sie die Adapterkombination mit 8B542(E) und 8B543(E) Modulen wie erforderlich zusammen.
Verbinden Sie den B544 E Adapter über Ethernet mit Ihrem lokalen Netzwerk und stellen Sie sicher, dass er von der ModbusCloud Gateway im selben Subnetz oder über ein geroutetes Netzwerk erreichbar ist.
Konfigurieren Sie die Modbus TCP IP-Adresse und den Port am B544 E Adapter und vergeben Sie eine eindeutige unit ID, wenn mehrere Adapter dasselbe Netzwerk verwenden.
Fügen Sie im ModbusCloud Portal ein neues Modbus TCP Gerät hinzu und importieren Sie das Hisense Control Box B544 E Template.
Überprüfen Sie die Kommunikation, indem Sie sicherstellen, dass Live-Werte wie Innenraumtemperatur, Ein/Aus-Status und Betriebsmodus im Dashboard angezeigt werden.
Achten Sie auf Register, die dieselbe Adresse für Lese- und Schreibvorgänge verwenden, und bestätigen Sie, dass die Funktionscodes in der Gateway-Konfiguration korrekt zugewiesen sind.
Zu beachten
Warum zeigen einige Register unerwartete Werte beim Lesen und Schreiben auf dieselbe Adresse?
Der B544 E verwendet überlappende Adressen für bestimmte Lese- und Schreibregister (z. B. Adressen 0, 3, 4, 9). Stellen Sie sicher, dass Ihr Gateway die korrekten Modbus Funktionscodes für Lesevorgänge (FC03) und Schreibvorgänge (FC06 oder FC16) verwendet. Falsch konfigurierte Funktionscodes können zu falschen Daten führen.
Benötige ich einen B544 E Adapter pro Innengerät?
Ja. Jedes Innengerät benötigt einen eigenen B544 E Adapter. Das vollständige Adapterset besteht aus einem B544(E), 8B542(E) und 8B543(E).
Welche IP-Einstellungen benötigt der B544 E?
Der B544 E kommuniziert über Modbus TCP und benötigt daher eine gültige IP-Adresse im selben Netzwerk wie das ModbusCloud Gateway. Entnehmen Sie dem Hisense Installationshandbuch die Anweisungen zur Einstellung von IP-Adresse und TCP-Port.
Kann ich dieses Template sowohl für Acond ASA als auch für Hisense Geräte verwenden?
Ja. Der B544 E Adapter ist kompatibel mit Acond ASA und Hisense Innengeräten. Dasselbe Template und dieselbe Registerkarte gelten für beide Marken.
