Warum liefern manche Register scheinbar unerwartete Werte?

Mehrere Registeradressen des ONOKOM GR-1-MB-B werden von verschiedenen Funktionen gemeinsam genutzt. Adresse 4 wird beispielsweise sowohl für die Außenlufttemperatur als auch für den Quiet-Modus-Status verwendet. Das Template unterscheidet diese Funktionen durch die Verwendung unterschiedlicher Funktionscodes für Lese- und Schreiboperationen. Stellen Sie bei manuellen Abfragen sicher, dass der korrekte Funktionscode verwendet wird.

Welche baudrate und Serielle Einstellungen soll ich verwenden?

Das ONOKOM GR-1-MB-B kommuniziert mit 9600 Baud, 8 Datenbits, ohne parity und 1 stop bit (8N1). Stellen Sie sicher, dass der serielle Port des ModbusCloud-Gateways exakt mit diesen Einstellungen übereinstimmt.

Der Verbindungsstatus der Klimaanlage zeigt getrennt. Was sollte ich prüfen?

Überprüfen Sie die physische Verdrahtung zwischen dem ONOKOM Gateway und der Gree-Inneneinheit. Kontrollieren Sie, ob das Gateway mit Spannung versorgt wird und ob der korrekte Anschluss auf der Leiterplatte der Inneneinheit verwendet wird. Entnehmen Sie die Pinbelegung dem ONOKOM-Installationshandbuch.

Kann ich dieses Template auch mit Klimaanlagen anderer Hersteller verwenden?

Nein. Das ONOKOM GR-1-MB-B Gateway ist ausschließlich für Gree-Klimaanlagen ausgelegt. Für andere Marken ist ein anderes Gateway oder Template erforderlich.

Kostenlose Modbus-Vorlage ONOKOM AIR GR-1-MB-B

Name: ONOKOM AIR GR-1-MB-B
Brand: Onokom
SKU: 23057327-59e8-46e7-b028-5c8acc7f49c4

Anmelden

Demo testen Shop

Kostenlose Modbus-Vorlage ONOKOM AIR GR-1-MB-B | ModbusCloud

Register (18)

12 lesen / 15 schreiben

Name	Adresse	Funktion	Typ	Einheit	Zugriff
Indoor air temperature	3	FC03	uint16	°C	R
Outdoor air temperature	4	FC03	int16	°C	R
AC connected	20	FC01	uint16		R
Screen light (Status)	2	FC01	uint16		R/W
Ionization (Status)	9	FC01	uint16		R/W
Sleep mode (Status)	8	FC01	uint16		R/W
Quiet mode (Status)	4	FC01	uint16		R/W
Turbo mode (Status)	7	FC01	uint16		R/W
Vertical vanes (Status)	10	FC03	uint16		R/W
Eco mode (Status)	6	FC01	uint16		R/W
Disable screen when power off	41	FC01	uint16		R/W
Horizontal vanes	9	FC03	uint16		R/W
Active (Control)	1	FC05	uint16		W
Loxone modes (Control)	15	FC06	uint16		W
Smart fan speed	8	FC06	uint16		W
Target temperature	5	FC06	int16	°C	W
Vanes swing	11	FC06	uint16		W
Modbus address (Service)	128	FC06	uint16		W

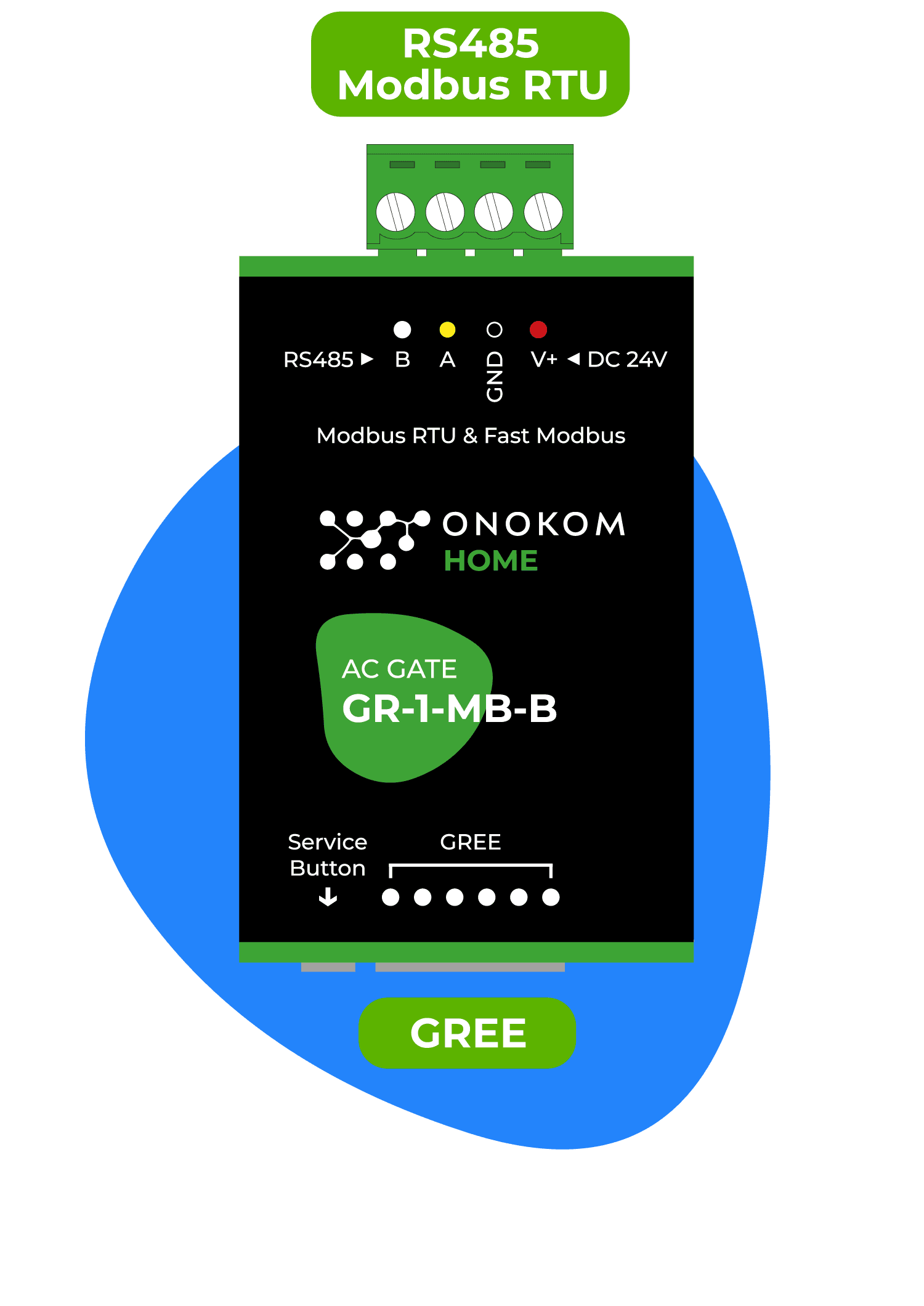

ONOKOM AIR GR-1-MB-B
