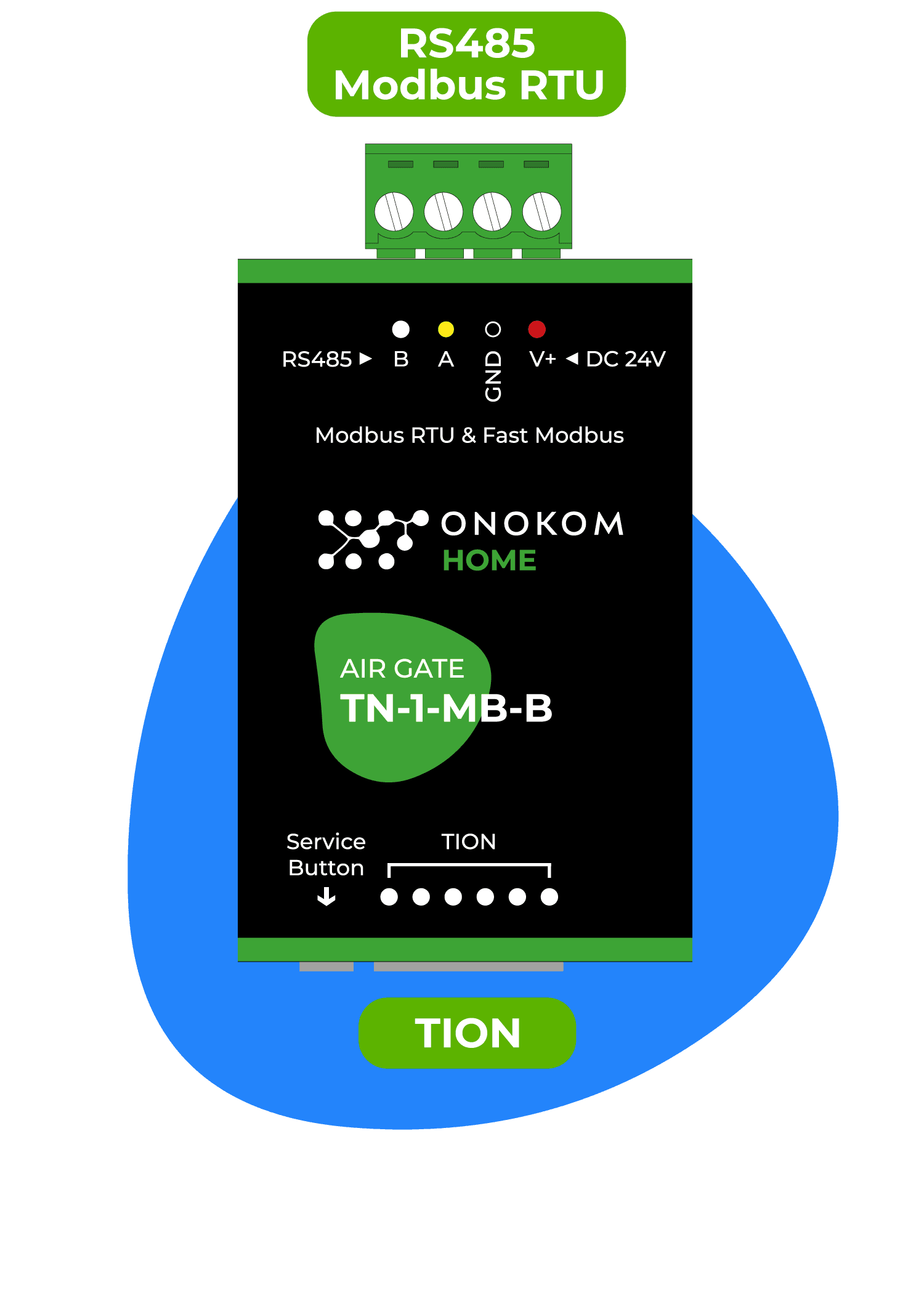

ONOKOM AIR TN-1-MB-B
Controls a Tion 4S breezer via ONOKOM TN-1-MB-B Modbus gateway
Vorlage für das ONOKOM TN-1-MB-B Modbus RTU Gateway in Verbindung mit dem Tion 4S Breezer. Sie ermöglicht die Überwachung von Lufttemperaturen, Filterstatus und Platinen-Temperaturen sowie die Steuerung von Lüfterstufe, Solltemperatur, Luftheizung und Außenluftzufuhr.
- Protokoll
- Modbus RTU
- Anschluss
- RS485, 9600 baud
- Register
- 19, lesen und schreiben
- Marke
- Onokom
- Wichtige Messwerte
- Outlet air temperature · Inlet air temperature · Control board temperature · Power board temperature · Days to filter replace · Filter replacement needed
- Verfügbare Befehle
- Target temperature · Fan speed · Air heating · Outdoor air supply
- Kompatible Modelle
- ONOKOM TN-1-MB-B · Tion 4S
- Zuletzt aktualisiert
Register (19)
16 lesen, 12 schreiben
| Name | Einheit | Zugriff | Adresse (Verborgen bis zur Eingabe Ihrer E-Mail-Adresse) | Funktion (verborgen) | Typ (verborgen) |
|---|---|---|---|---|---|
| Breezer status | Lesen und Schreiben | ||||
| Screen light | Lesen und Schreiben | ||||
| Air heating | Lesen und Schreiben | ||||
| Outdoor air supply | Lesen und Schreiben | ||||
| Breezer is on the line | Lesen | ||||
| Mode | Lesen und Schreiben | ||||
| Air temperature at the breezer outlet | °C | Lesen | |||
| Breezer inlet air temperature | °C | Lesen | |||
| Fan speed | Lesen und Schreiben | ||||
| Control board temperature | °C | Lesen | |||
| Power board temperature | °C | Lesen | |||
| Days to filter replace | count | Lesen | |||
| Set days to next filter replace | count | Lesen und Schreiben | |||
| Filter needs to be replaced | Lesen | ||||
| Target temperature | °C | Lesen und Schreiben | |||
| Beeper | Lesen und Schreiben | ||||
| Reset filter counter | Schreiben | ||||
| Baud rate | Schreiben | ||||
| Modbus address | Schreiben |
Register werden geladen…
Senden Sie Ihre Geräteliste
Steht ein Gerät noch nicht in der Bibliothek, erstellen wir die Vorlage kostenlos, sobald wir die Register haben.
Anwendungsfälle
- Überwachen Sie Ein- und Auslass-Lufttemperaturen auf einem Live-Dashboard für jeden Raum, der mit einem Tion 4S Breezer ausgestattet ist.
- Erstellen Sie eine Benachrichtigung, wenn das Filterwechsel-Flag aktiv wird, um die Wartung rechtzeitig zu planen, bevor die Luftqualität nachlässt.
- Passen Sie Solltemperatur und Lüfterstufe für saisonale Änderungen aus der Ferne an, ohne einen Vor-Ort-Besuch durchführen zu müssen.
- Verfolgen Sie die verbleibenden Tage bis zum Filterwechsel mehrerer Breezer in einer zentralen Gebäudeübersicht.
- Richten Sie eine automatische Benachrichtigung ein, wenn die Steuerplatinen- oder Leistungsplatinentemperatur einen sicheren Grenzwert überschreitet.
Installation
Verbinden Sie das ONOKOM TN-1-MB-B Gateway über ein geschirmtes RS-485-Kabel mit der ModbusCloud Gateway, verdrahten Sie A mit A und B mit B, und stellen Sie eine ordnungsgemäße Bus-Terminierung sicher.
Überprüfen Sie, ob der Tion 4S Breezer gemäß dem ONOKOM Verdrahtungshandbuch physisch mit dem ONOKOM TN-1-MB-B Gateway verbunden ist.
Stellen Sie sicher, dass das ONOKOM Gateway auf 9600 baud eingestellt ist, und notieren Sie die aktuelle Modbus slave ID des Gateways, bevor Sie fortfahren.
Importieren Sie das ONOKOM TN-1-MB-B Template im ModbusCloud-Portal und weisen Sie die korrekte slave ID entsprechend dem Gateway zu.
Schalten Sie alle Geräte ein und prüfen Sie im ModbusCloud-Dashboard, ob Temperaturmesswerte und Steuerregister wie erwartet reagieren.
Schreiben Sie nicht auf die Baudrate- oder Modbus-Adressregister, es sei denn, Sie beabsichtigen ausdrücklich, die Kommunikationseinstellungen zu ändern.
Zu beachten
Warum erhalte ich unerwartete Werte beim Lesen von Adresse 1 oder Adresse 5?
Einige Register teilen dieselbe Adresse, unterscheiden sich jedoch nach Funktionscode oder Kontext. Adresse 1 ist sowohl Mode als auch Breezer-Status zugeordnet, Adresse 5 sowohl Solltemperatur als auch Beeper. Das Template übernimmt diese Unterscheidung, aber manuelles Polling mit dem falschen Funktionscode liefert fehlerhafte Daten.
Welche Baudrate sollte ich für das ONOKOM TN-1-MB-B verwenden?
Die Standard-Baudrate beträgt 9600. Stellen Sie sicher, dass der serielle Port Ihres ModbusCloud Gateways ebenfalls auf 9600 baud, 8 Datenbits, keine Parität und 1 Stoppbit konfiguriert ist, sofern die ONOKOM-Dokumentation nichts anderes vorschreibt.
Kann ich mich versehentlich durch Schreiben in das falsche Register aussperren?
Ja. Die Baudrate- und Modbus slave ID-Register sind beschreibbar. Wenn Sie diese unbeabsichtigt ändern, verlieren Sie die Kommunikation, bis Sie das Gateway oder die Bus-Einstellungen entsprechend neu konfigurieren. Prüfen Sie Registeradressen sorgfältig, bevor Sie Schreibbefehle senden.
Ist eine RS-485-Terminierung erforderlich?
Wenn sich das ONOKOM Gateway am Ende des RS-485-Busses befindet, aktivieren Sie einen 120-Ohm-Abschlusswiderstand an diesem Segment. Nicht abgeschlossene Busse können CRC-Fehler und sporadische Lesefehler verursachen, insbesondere bei längeren Kabeln.
