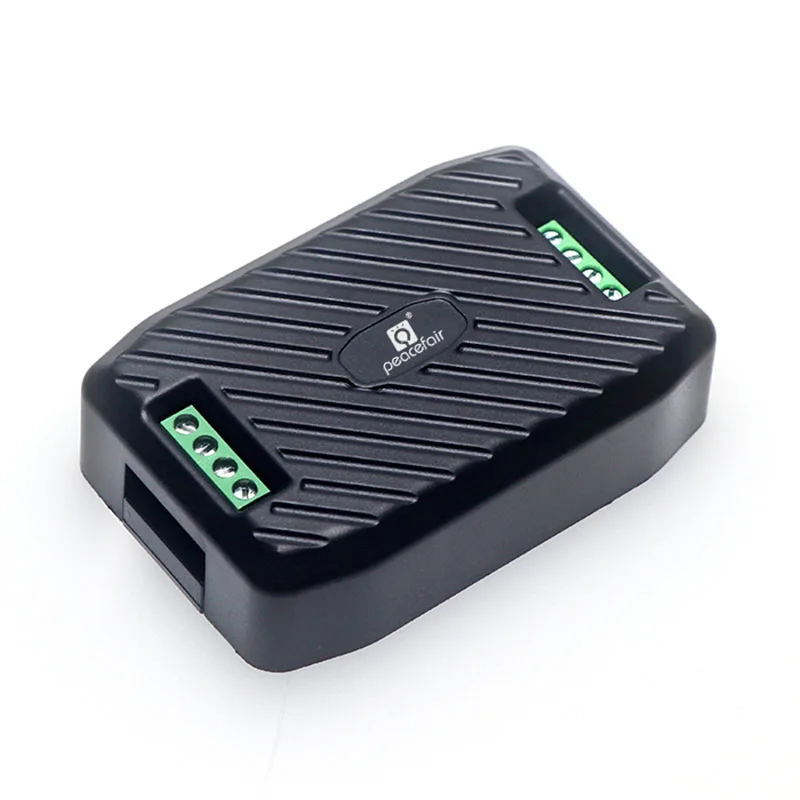

Peacefair PZEM-003, PZEM-017 DC Energy Meter
Measures DC voltage, current, active power and energy consumption.
Peacefair PZEM-003 und PZEM-017 sind RS485-basierte DC-Energiezähler zur Messung von Spannung, Strom, Wirkleistung und Energieverbrauch. Dieses ModbusCloud-Template liest alle Messregister aus und ermöglicht die Konfiguration von Spannungsalarmschwellen sowie der Modbus-Adresse.
- Protokoll
- Modbus TCP
- Anschluss
- Ethernet, Modbus TCP
- Register
- 8, lesen und schreiben
- Marke
- Peacefair
- Wichtige Messwerte
- DC Voltage · DC Current · Active Power · Energy Consumption · High Voltage Alarm Status · Low Voltage Alarm Status
- Verfügbare Befehle
- High Voltage Alarm Threshold · Low Voltage Alarm Threshold · Modbus Address
- Kompatible Modelle
- PZEM-003 · PZEM-017
- Zuletzt aktualisiert
Register (8)
8 lesen, 3 schreiben
| Name | Einheit | Zugriff | Adresse (Verborgen bis zur Eingabe Ihrer E-Mail-Adresse) | Funktion (verborgen) | Typ (verborgen) |
|---|---|---|---|---|---|
| Voltage value | V | Lesen und Schreiben | |||
| Current value | A | Lesen und Schreiben | |||
| Power value | W | Lesen und Schreiben | |||
| Energy value | Wh | Lesen | |||
| High voltage alarm status | Lesen | ||||
| Low voltage alarm status | Lesen | ||||
| High voltage alarm threshold | V | Lesen | |||
| Low voltage alarm threshold | V | Lesen |
Register werden geladen…
Senden Sie Ihre Geräteliste
Steht ein Gerät noch nicht in der Bibliothek, erstellen wir die Vorlage kostenlos, sobald wir die Register haben.
Anwendungsfälle
- DC-Spannung und Strom eines Batterieblocks auf einem Live-Cloud-Dashboard für Fernkunden überwachen.
- Eine Benachrichtigung erstellen, wenn die DC-Busspannung die obere Spannungsalarmschwelle überschreitet, um empfindliche Geräte zu schützen.
- Kumulierten DC-Energieverbrauch über die Zeit erfassen, zur Abrechnung oder Effizienzanalyse von Inselanlagen.
- Untere Spannungsalarmschwellen ferngesteuert setzen, um eine Tiefentladung von Batteriesystemen zu verhindern.
- Wirkleistungsausgabe mehrerer DC-Stromkreise in einem einzigen ModbusCloud-Dashboard vergleichen.
Installation
Die RS485 A- und B-Klemmen des PZEM-003 oder PZEM-017 mit den entsprechenden Klemmen der ModbusCloud Gateway verbinden.
Beim PZEM-017 einen externen Shunt für den gewünschten Strombereich (50A, 100A, 200A oder 300A) installieren und gemäß dem Peacefair-Datenblatt anschließen.
Die Modbus slave address am Zähler auf einen eindeutigen Wert im Bus setzen. Die Standardadresse ist in der Regel 1.
Die RS485-Kommunikationseinstellungen prüfen: 9600 baud, 8 Datenbits, keine parity, 2 stop bits (Standard für die PZEM-Serie).
Das Peacefair PZEM-003/PZEM-017 Template im ModbusCloud-Portal importieren und dem richtigen Gateway sowie der richtigen slave address zuweisen.
Sicherstellen, dass DC-Spannung, Strom und Leistungswerte im ModbusCloud-Dashboard erscheinen, bevor die Installation abgeschlossen wird.
Zu beachten
Warum erhalte ich Nullwerte für Leistung und Energie, obwohl Spannung und Strom korrekt angezeigt werden?
Leistungs- und Energieregister sind vorzeichenlose 32-Bit-Werte (uint32), die zwei aufeinanderfolgende Modbus-Adressen belegen. Das ModbusCloud-Template behandelt dies automatisch korrekt, bei benutzerdefinierten Konfigurationen kann jedoch eine Anpassung erforderlich sein.
Welchen externen Shunt benötige ich für den PZEM-017?
Der PZEM-017 benötigt einen externen 75mV-Shunt, der zum gewünschten Strombereich (50A, 100A, 200A oder 300A) passt. Die Shunt-Spezifikation bestimmt den Messbereich. Für korrekte Messwerte dürfen nur Shunts mit 75mV verwendet werden.
Welche RS485-Kommunikationsparameter gelten standardmäßig?
Die Standardeinstellungen sind 9600 baud, 8 Datenbits, keine parity und 2 stop bits. Die Standard-Modbus slave address ist 1. Diese Werte können bei Bedarf über die Holding-Register geändert werden.
Kann ich mehrere PZEM-Zähler am selben RS485-Bus betreiben?
Ja. Weisen Sie jedem Zähler eine eindeutige Modbus slave address zu, bevor Sie ihn mit dem gemeinsamen Bus verbinden. Die Adresse kann über das beschreibbare Modbus-Adressregister oder direkt über das ModbusCloud-Template geändert werden.
