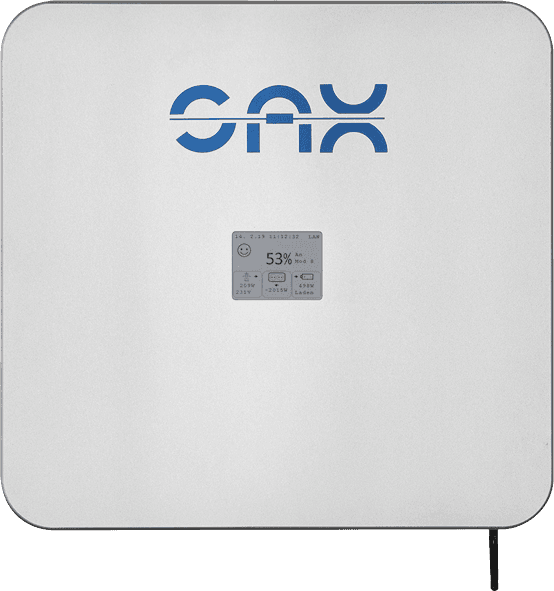

SAX-Power Home Battery

Anwendungsfälle

• Ladezustand und Batteriezustand auf einem Live-Dashboard überwachen, um tägliche Energiespeicherzyklen nachzuverfolgen.
• Maximale Lade- und Entladeleistungsgrenzen remote festlegen, um den Eigenverbrauch bei privaten PV-Anlagen zu optimieren.
• Einen Alarm auslösen, wenn der Ladezustand unter einen kritischen Schwellenwert fällt, um Tiefentladeereignisse zu verhindern.
• Energiezählerwerte über die Zeit aufzeichnen, um Energieflüsse zu analysieren und die Batterieleistung für den Endkunden zu validieren.
• Den Leistungsfaktor (cosPhi) remote anpassen, um die Anforderungen des lokalen Netzbetreibers zu erfüllen.

Installation

1. 1Den ModbusCloud-Gateway (MCG- oder MLP-Serie) mit demselben lokalen Netzwerk wie den SAX-Power Home verbinden und die IP-Verbindung prüfen.
2. 2Die IP-Adresse des SAX-Power Home notieren und sicherstellen, dass die Modbus TCP-Schnittstelle aktiv und erreichbar ist.
3. 3Das SAX-Power Home Battery-Template in der ModbusCloud-Plattform importieren und die korrekte IP-Adresse der Batterie in der Modbus TCP-Serverkonfiguration hinterlegen.
4. 4Den Offset von 16384 manuell von den Registerwerten get_power und get_power_meter subtrahieren, um korrekte Kilowatt-Messwerte zu erhalten.
5. 5SAX-Power kontaktieren, um den Schreibzugriff für set_power, set_max_chargepower, set_max_dischargepower und set_cosPhi freischalten zu lassen, bevor Steuerfunktionen genutzt werden.
6. 6Alle Sensorwerte im ModbusCloud-Dashboard prüfen und sicherstellen, dass die Werte mit der Batterieanzeige übereinstimmen, bevor die Anlage an den Kunden übergeben wird.

Zu beachten

01

Warum sind meine Messwerte für get_power und get_power_meter falsch oder unplausibel hoch?

Der SAX-Power Home addiert einen Offset von 16384 zu diesen Registerwerten. Dieser Offset muss manuell von den Rohwerten subtrahiert werden, um den korrekten Wert in Kilowatt zu erhalten.

02

Warum kann ich nicht in die Register set_power oder set_max_chargepower schreiben?

Der Schreibzugriff auf die Steuerregister (set_power, set_max_chargepower, set_max_dischargepower, set_cosPhi) ist standardmäßig deaktiviert. Wenden Sie sich direkt an SAX-Power, um die Aktivierung dieser Funktionen anzufordern.

03

Welche Einheit verwendet die Batterie für Leistungswerte?

Die Batterie sendet und empfängt Leistungswerte in Watt. Das Template rechnet diese zur Anzeige in Kilowatt um. Beachten Sie dies bei der Interpretation von Rohregisterdaten.

04

Welche Netzwerkkonfiguration ist für die Modbus TCP-Kommunikation erforderlich?

Der ModbusCloud-Gateway und der SAX-Power Home müssen sich im selben lokalen Netzwerk befinden. Stellen Sie sicher, dass die IP-Adresse der Batterie statisch vergeben oder per DHCP reserviert ist und dass keine Firewallregeln den Modbus TCP-Datenverkehr auf Port 502 blockieren.
