Interfaces argoclima iM family HVAC systems via Modbus RTU for monitoring and remote management.
Überblick

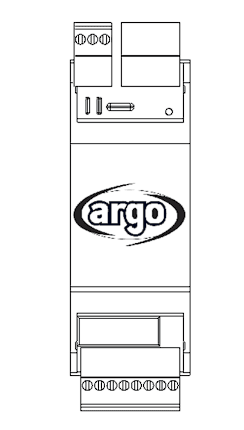

Das Argo iMODBUS ist eine Modbus RTU Schnittstelle für HVAC-Systeme der argoclima iM-Familie. Dieses Template liest Betriebsparameter wie Ein-/Aus-Status, Temperaturen, Wasserfluss, Energieverbrauch und Sollwerte aus 14 schreibgeschützten Registern.
Wichtige Messwerte
On/Off Status
Operating Mode
Setpoint
Power Consumption
Supply and Return Water Temp
ACS Water Inlet/Outlet Temp
Anwendungsfälle
Vorlauf- und Rücklaufwassertemperaturen auf einem Live-Dashboard überwachen, um die Heiz- oder Kühlleistung zu überprüfen.
Energieverbrauch von argoclima iM-Systemen über die Zeit erfassen und Energieberichte für Kunden erstellen.
Einen Alarm auslösen, wenn die ACS-Wasserauslasstemperatur länger als 15 Minuten unter den erwarteten Schwellenwert fällt.
Klimakurven-Sollwerte zusammen mit Umgebungstemperaturmesswerten protokollieren, um die Systemabstimmung remote zu validieren.
Wasserdurchflussraten mehrerer argoclima iM-Installationen in einer zentralen Cloud-Übersicht vergleichen.
Betriebsmodusänderungen und Ein-/Aus-Ereignisse erkennen, um tägliche Laufzeitmuster für die Wartungsplanung zu analysieren.
Installation
1Das Argo iMODBUS Schnittstellenmodul gemäß den Herstellerverdrahtungsanweisungen mit dem argoclima iM-Gerät verbinden und anschließend die RS-485-Klemmen A, B und GND mit dem Modbus-Gateway verdrahten.
2Die Modbus slave ID am iMODBUS-Modul auf einen eindeutigen Wert setzen, der nicht mit anderen Geräten am selben Bus kollidiert.
3Den seriellen Port des Modbus-Gateways auf 115200 baudrate konfigurieren, entsprechend der Standard-baudrate des iMODBUS-Moduls.
4Eine korrekte RS-485-Bustermination an beiden Enden der Kabelstrecke sicherstellen, insbesondere angesichts der hohen baudrate von 115200.
5Das Argo iMODBUS Template im ModbusCloud-Portal importieren und dem richtigen Gateway sowie der korrekten slave ID zuweisen.
6Sicherstellen, dass alle 14 Register im ModbusCloud-Dashboard gültige Daten zurückgeben, bevor die Installation abgeschlossen wird.
Zu beachten
Register (14)
14 lesen / 0 schreiben
Name
Adresse
Funktion
Typ
Einheit
Zugriff
133 - On_Off
133
FC03
uint16
R
154 - Mode
0= Heating 1=Cooling
154
FC03
uint16
R
198 - Setpoint
198
FC03
uint16
º
R
43 - Power Consumption
43
FC03
int16
kW
R
114 - Return Water Temp
114 - BDC temp retorno agua
114
FC03
uint16
º
R
281 - ACS Water Inlet Temperature
281
FC03
uint16
º
R
292 - ACS Water Outlet Temperature
292
FC03
uint16
º
R
288 - ACS Water flow
288
FC03
uint16
l/min
R
194 - Maximum climatic curve setpoint
194
FC03
uint16
º
R
195 - Minimum climatic curve setpoint
195
FC03
uint16
º
R
196 - Ambient temperature below which setpoint is maximum
196
FC03
uint16
º
R
197 - Ambient temperature below which setpoint is minimum
197
FC03
uint16
º
R
121 - Water Flow
121
FC03
uint16
m3/h
R
115 - Supply Water Temperature
115
FC03
uint16
º
R
