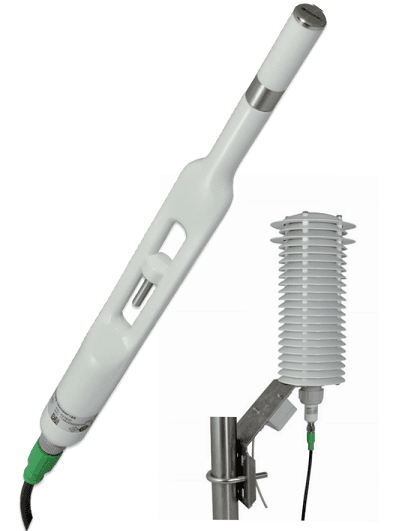

E+E Elektronik EE260 - Heated Humidity and Temperature Probe for Meteorology
E+E Elektronik
Measures heated humidity and temperature for meteorology applications
Überblick
Vorlage für die beheizte Feuchte- und Temperatursonde E+E Elektronik EE260 über Modbus RTU. Liest relative Feuchte, Temperatur, Taupunkt und Frostpunkt von diesem meteorologietauglichen Sensor, der für feuchte Außenbedingungen ausgelegt ist.
Wichtige Messwerte
Temperature
Relative humidity
Dew point temperature
Frost point temperature
Anwendungsfälle
Überwachen Sie relative Außenfeuchte und Temperatur auf einem Live-Cloud-Dashboard für entfernte Wetterstationen.
Protokollieren Sie Taupunkt- und Frostpunktverläufe, um Kondensations- oder Vereisungsrisiken an Gebäudefassaden oder Infrastrukturanlagen zu beurteilen.
Erstellen Sie einen Alarm, wenn die relative Feuchte länger als 30 Minuten 95% überschreitet, um Wartungsprüfungen auszulösen.
Exportieren Sie historische Temperatur- und Feuchtedaten für Umwelt-Compliance-Berichte.
Kombinieren Sie EE260-Messwerte mit anderen Sensoren in einem Dashboard, um ein vollständiges Bild der Standortklimatik zu erhalten.
Installation
1Verkabeln Sie die EE260-Sonde mit dem RS-485-Anschluss Ihres ModbusCloud-Gateways (MCG- oder MLP-Serie) und verbinden Sie die Klemmen A, B und GND.
2Stellen Sie die Modbus-Slave-Adresse der EE260 über die Konfigurationsschnittstelle der Sonde ein und notieren Sie die Adresse für den nächsten Schritt.
3Stellen Sie sicher, dass die Sonde auf 9600 baud, 8 Datenbits, ungerades Paritybit und 1 Stoppbit konfiguriert ist, um den Vorlagenstandards zu entsprechen.
4Fügen Sie im ModbusCloud-Portal ein neues Gerät hinzu, wählen Sie die Vorlage E+E Elektronik EE260 und geben Sie die konfigurierte Slave-Adresse ein.
5Überprüfen Sie, ob Temperatur, relative Feuchte, Taupunkt und Frostpunkt nach dem ersten Abfragezyklus im Dashboard erscheinen.
6Wenn der RS-485-Bus länger als 10 Meter ist oder mehrere Geräte umfasst, installieren Sie am Ende des Busses einen Abschlusswiderstand von 120 Ohm.
Zu beachten
01
Alle Registerwerte zeigen null oder NaN im Dashboard. Was ist falsch?
Die EE260 verwendet float32-Kodierung über zwei aufeinanderfolgende Register. Stellen Sie sicher, dass die Bytereihenfolge (Big-Endian oder Little-Endian) mit der Vorlageneinstellung übereinstimmt. Einige EE260-Firmware-Versionen verwenden standardmäßig Big-Endian-Wortreihenfolge. Prüfen Sie die Sondendokumentation für die genaue Byte-Swap-Konfiguration.
02
Ich erhalte Kommunikations-Timeouts, obwohl die Verkabelung korrekt aussieht.
Überprüfen Sie, ob die Baudrate auf 9600 und das Paritybit auf ungerade (1 Stoppbit) sowohl an der Sonde als auch am Gateway eingestellt sind. Eine Abweichung beim Paritybit ist eine der häufigsten Ursachen für Modbus RTU-Timeout-Fehler.
03
Kann ich alle vier Werte in einer einzigen Modbus-Anfrage lesen?
Nein. Die Registeradressen sind nicht zusammenhängend (1002, 1020, 1104, 1130), daher stellt die Vorlage für jede Messung separate Leseanfragen aus. Dies wird automatisch verarbeitet und erfordert keine manuelle Konfiguration.
04
Muss ich die EE260 nach dem Anschluss an ModbusCloud kalibrieren?
ModbusCloud liest die Werte so, wie sie von der Sonde geliefert werden. Die Kalibrierung erfolgt an der EE260 selbst mithilfe von E+E Elektronik-Werkzeugen. Die Vorlage verändert oder skaliert die rohen float32-Werte nicht.
Register (4)
4 lesen / 0 schreiben
Name
Adresse
Funktion
Typ
Einheit
Zugriff
Temperature T
1002
FC03
float32
°C
R
Relative humidity RH
1020
FC03
float32
%
R
Dew point temperature Td
1104
FC03
float32
°C
R
Frost point temperature Tf
1130
FC03
float32
°C
R
