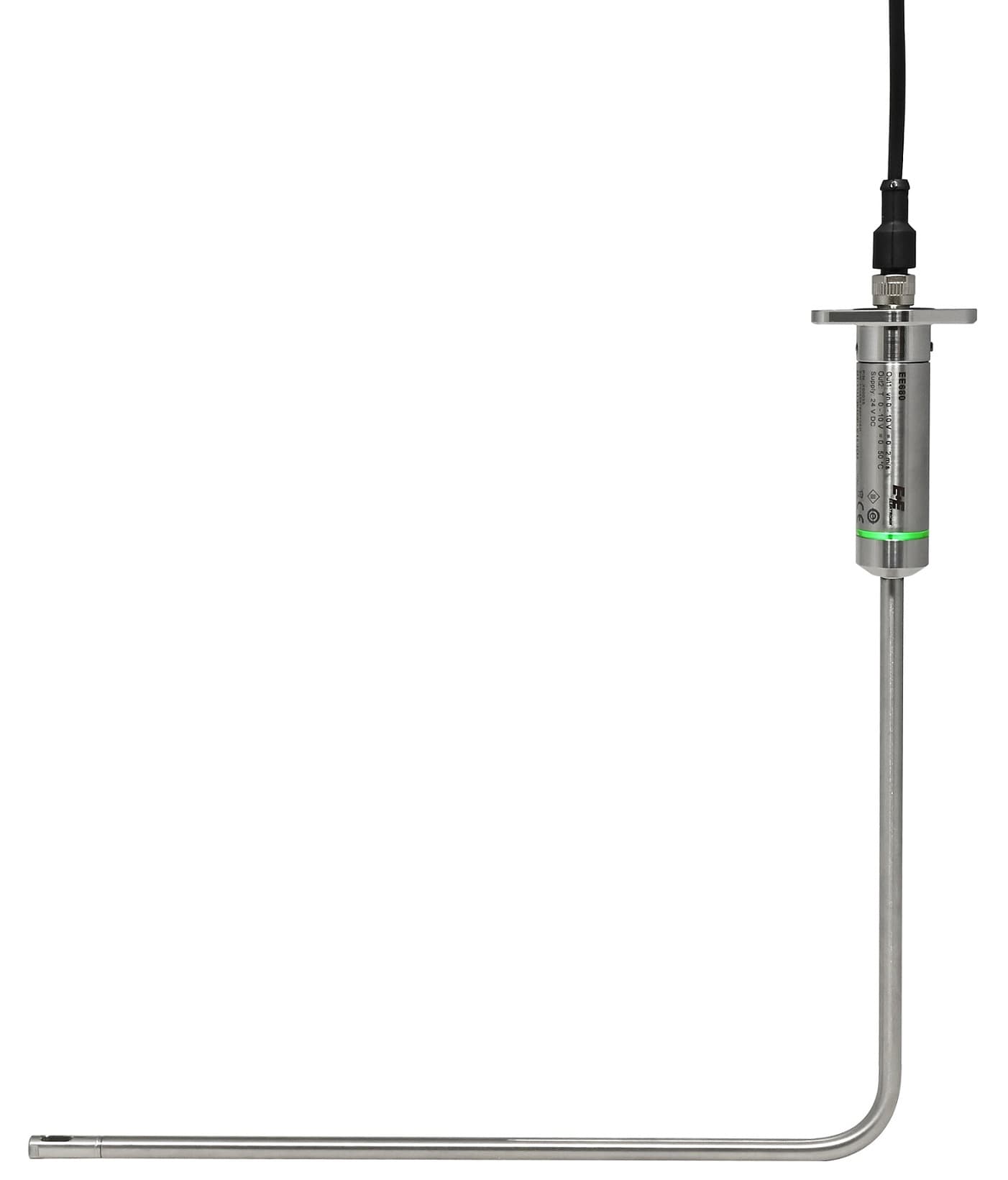

E+E Elektronik EE680 - Air Velocity Sensor for Laminar Flow Monitoring
Measures air velocity and temperature for laminar flow monitoring in cleanrooms.
Das E+E Elektronik EE680 ist ein Luftgeschwindigkeits- und Temperatursensor für die Laminärströmungsüberwachung in Reinräumen und Sicherheitswerkbänken. Dieses Modbus RTU-Template liest Luftströmungs- und Temperaturwerte aus dem Sensor aus. Es ist für GMP-konforme Umgebungen in der Pharmazie und in Laboratorien konzipiert.
- Protokoll
- Modbus RTU
- Anschluss
- RS485, 9600 baud
- Register
- 2, nur lesen
- Marke
- E+E Elektronik
- Wichtige Messwerte
- Airflow · Temperature
- Kompatible Modelle
- EE680
- Zuletzt aktualisiert
Register (2)
2 lesen, 0 schreiben
| Name | Einheit | Zugriff | Adresse (Verborgen bis zur Eingabe Ihrer E-Mail-Adresse) | Funktion (verborgen) | Typ (verborgen) |
|---|---|---|---|---|---|
| Airflow | m/s | Lesen | |||
| Temperature T | °C | Lesen |
Register werden geladen…
Senden Sie Ihre Geräteliste
Steht ein Gerät noch nicht in der Bibliothek, erstellen wir die Vorlage kostenlos, sobald wir die Register haben.
Anwendungsfälle
- Überwachen Sie die Luftgeschwindigkeit in Reinraum-Laminärströmungshauben in Echtzeit über ein zentrales Cloud-Dashboard.
- Erstellen Sie einen Alarm, wenn der Luftstrom unter den für den GMP-konformen Betrieb erforderlichen Mindestschwellenwert fällt.
- Protokollieren Sie Temperaturverläufe in Sicherheitswerkbänken zur Unterstützung von Compliance-Berichten und Prüfdokumentationen.
- Vergleichen Sie Luftströmungsmessungen mehrerer EE680-Sensoren, die in verschiedenen Reinraumzonen installiert sind.
- Erkennen Sie Abweichungen in der Laminärströmung frühzeitig, um Kontaminationsereignisse in pharmazeutischen Produktionsbereichen zu verhindern.
Installation
Verbinden Sie den EE680-Sensor mit den RS-485-Klemmen (A, B, GND) Ihrer ModbusCloud Gateway.
Stellen Sie sicher, dass der EE680 auf 9600 Baud mit ungeradem Parity-Bit kommuniziert (Standardeinstellungen).
Vergeben Sie eine eindeutige Modbus RTU slave ID am EE680, wenn mehrere Geräte denselben Bus nutzen.
Importieren Sie das E+E Elektronik EE680-Template in die ModbusCloud-Plattform und weisen Sie es dem angeschlossenen Gateway zu.
Überprüfen Sie, ob die Luftströmungs- (Register 1044) und Temperaturwerte (Register 1002) korrekt auf Ihrem Dashboard angezeigt werden.
Zu beachten
Ich sehe Null- oder falsche Werte für Luftströmung und Temperatur. Was sollte ich prüfen?
Beide Register (1044 und 1002) verwenden die float32-Kodierung, die sich über zwei aufeinanderfolgende Modbus-Register erstreckt. Überprüfen Sie, ob die Byte-Reihenfolge und die Word-Order-Einstellungen im Gateway mit der EE680-Ausgabe übereinstimmen. Stellen Sie außerdem sicher, dass die korrekte slave ID konfiguriert ist.
Welche Baudrate und welches Parity-Bit verwendet der EE680 standardmäßig?
Die Standard-Kommunikationseinstellungen sind 9600 Baud mit ungeradem Parity-Bit (1 stop bit). Diese müssen mit der Konfiguration Ihres ModbusCloud-Gateways übereinstimmen, damit die Kommunikation funktioniert.
Kann ich mehrere EE680-Sensoren an demselben RS-485-Bus anschließen?
Ja. Weisen Sie jedem EE680-Sensor eine eindeutige Modbus slave ID zu. Erstellen Sie dann für jede Adresse einen separaten Geräteeintrag in ModbusCloud, alle mit demselben EE680-Template.
Wie genau ist die Luftströmungsmessung bei sehr niedrigen Geschwindigkeiten?
Der EE680 ist dank seines Dünnschichtsensorelements auf eine Genauigkeit bis hinunter zu 0,1 m/s (20 ft/min) ausgelegt. Unterhalb dieses Schwellenwerts können die Messwerte weniger zuverlässig werden.
