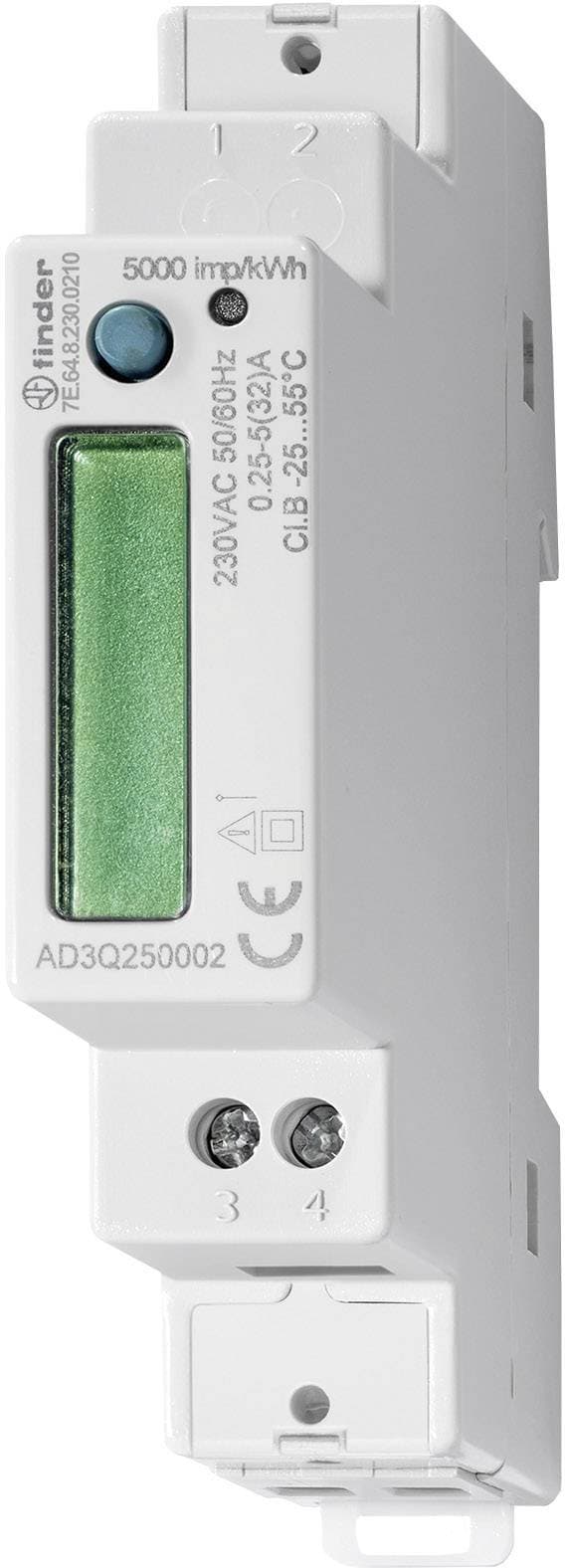

Energy Counter Finder 7E.64.8.230.0210 Modbus-RTU
Monitors energy consumption and production via Modbus RTU for Finder 7E series meters.
Diese Vorlage verbindet sich mit dem Finder 7E.64.8.230.0210 Energiezähler über Modbus RTU bei 9600 Baud. Sie liest Gesamt-Wirkleistung, Blindleistung und Scheinleistung, Spannung, Strom, Leistungsfaktor, Frequenz sowie bidirektionale Energiezähler aus. Es sind keine Schreibbefehle enthalten, da es sich um ein reines Messgerät handelt.
- Protokoll
- Modbus RTU
- Anschluss
- RS485, 9600 baud
- Register
- 9, nur lesen
- Marke
- finder
- Wichtige Messwerte
- Total Active Power · Total Apparent Power · Total Reactive Power · Voltage · Current · Power Factor
- Kompatible Modelle
- 7E.64.8.230.0210
- Zuletzt aktualisiert
Register (9)
9 lesen, 0 schreiben
| Name | Einheit | Zugriff | Adresse (Verborgen bis zur Eingabe Ihrer E-Mail-Adresse) | Funktion (verborgen) | Typ (verborgen) |
|---|---|---|---|---|---|
| Total Active Power (P∑) | W | Lesen | |||
| Energy Consumption (+kWh∑) | kWh | Lesen | |||
| Energy Production (-kWh∑) | kWh | Lesen | |||
| Frequency (F) | Hz | Lesen | |||
| Total Apparent Power (S∑) | VA | Lesen | |||
| Total Reactive Power (Q∑) | var | Lesen | |||
| Voltage (V∑) | V | Lesen | |||
| Current (A∑) | A | Lesen | |||
| Power Factor (PF∑) | Lesen |
Register werden geladen…
Senden Sie Ihre Geräteliste
Steht ein Gerät noch nicht in der Bibliothek, erstellen wir die Vorlage kostenlos, sobald wir die Register haben.
Anwendungsfälle
- Echtzeit-Spannung, Strom und Energieverbrauch eines Gebäudeabschnitts auf einem Cloud-Dashboard überwachen.
- Bidirektionale Energiezähler verfolgen, um den solaren Eigenverbrauch und die Netzeinspeisung über die Zeit zu überprüfen.
- Eine Alarmmeldung erstellen, wenn der Leistungsfaktor unter einen definierten Grenzwert fällt und auf mögliche Blindleistungsprobleme hinweist.
- Monatliche Energieberichte für Mieter oder Abteilungen erstellen, indem Verbrauchsdaten mehrerer Zähler protokolliert werden.
- Wirkleistung, Blindleistung und Scheinleistung vergleichen, um ineffiziente Verbraucher in einer gewerblichen Anlage zu identifizieren.
Installation
Die RS485 A- und B-Klemmen des Finder 7E.64.8.230.0210 mit den entsprechenden Klemmen an der ModbusCloud Gateway verbinden und einen 120-Ohm-Abschlusswiderstand hinzufügen, falls der Zähler das letzte Gerät am Bus ist.
Die Modbus-Slave-Adresse am Finder-Zähler über die Frontbedientasten einstellen und sicherstellen, dass kein anderes Gerät am selben Bus dieselbe Adresse verwendet.
Die Kommunikationseinstellungen des Zählers auf 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität prüfen (oder die von der Vorlage erwarteten Einstellungen abgleichen).
Die Finder 7E.64.8.230.0210 Vorlage aus der ModbusCloud-Vorlagenbibliothek in die Gateway-Konfiguration importieren.
Byte-Reihenfolge und Wortreihenfolge für float32-Register im Gateway korrekt einstellen, damit sie mit der Kodierung des Finder-Zählers übereinstimmen.
In der Live-Datenansicht der ModbusCloud-Plattform prüfen, ob Spannungs-, Strom- und Leistungswerte mit plausiblen Werten angezeigt werden.
Zu beachten
Ich sehe Null- oder fehlerhafte Werte für alle Register. Was ist falsch?
Die häufigste Ursache ist eine falsche Byte-Reihenfolge oder Wortreihenfolge bei der float32-Dekodierung. Der Finder 7E.64 verwendet eine bestimmte Wortreihenfolge für seine 32-Bit-Float-Register. Prüfen Sie die Dokumentation des Zählers und passen Sie die Wort-Swap-Einstellung in Ihrer Gateway-Konfiguration an.
Kann ich mehrere Finder 7E.64 Zähler an einen RS485-Bus anschließen?
Ja. Weisen Sie jedem Zähler über das Frontpanel eine eindeutige Modbus-Adresse zu. Stellen Sie sicher, dass alle Geräte dieselbe Baudrate (9600) und dieselben Paritätseinstellungen verwenden. Nur das letzte Gerät am Bus sollte einen Abschlusswiderstand erhalten.
Der Leistungsfaktor scheint falsch oder außerhalb des Wertebereichs. Warum?
Prüfen Sie, ob die Polarität des Stromwandlers (CT) korrekt ist und ob der Zähler gemäß dem Finder-Verdrahtungsplan installiert wurde. Eine falsch angeschlossene CT-Verbindung kann zu unerwarteten Leistungsfaktorwerten führen.
Muss ich Modbus am Finder 7E.64 aktivieren, bevor er antwortet?
Bei den meisten Finder 7E.64 Modellen ist die Modbus RTU Kommunikation standardmäßig aktiviert. Sie sollten jedoch Baudrate und Slave-Adresse über das Display-Menü des Zählers überprüfen, um sicherzustellen, dass sie mit Ihrer Vorlagenkonfiguration übereinstimmen.
