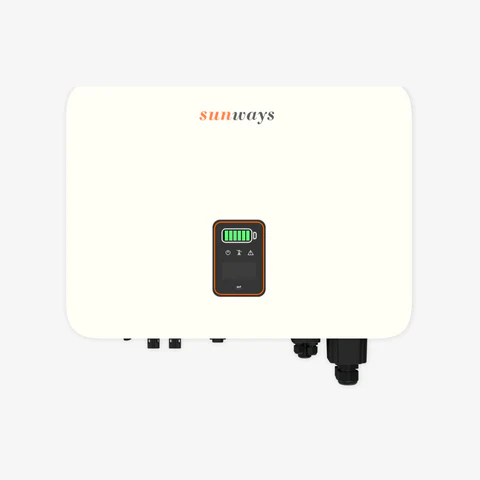

Sunways STH Modbus RTU
Reads energy, battery, and PV data from Sunways STH hybrid inverters via RTU.
Modbus RTU Vorlage für Sunways STH Hybridwechselrichter. Sie bietet schreibgeschütztes Monitoring von 49 Registern, die PV-Erzeugung, Batteriestatus, Netzzählerdaten, Lastleistung und Temperatursensoren abdecken. Ideal für detaillierte Energieabrechnung und BMS-Diagnose.
- Protokoll
- Modbus RTU
- Anschluss
- RS485, 9600 baud
- Register
- 49, nur lesen
- Marke
- Sunways
- Wichtige Messwerte
- PV Input Total Power · Battery SOC and SOH · Total Power on Meter · Phase A/B/C Power on Meter · Current Load Power · Battery DC Voltage and Current
- Kompatible Modelle
- Sunways STH
- Zuletzt aktualisiert
Register (49)
49 lesen, 0 schreiben
| Name | Einheit | Zugriff | Adresse (Verborgen bis zur Eingabe Ihrer E-Mail-Adresse) | Funktion (verborgen) | Typ (verborgen) |
|---|---|---|---|---|---|
| Total Grid-Injection Energy on Meter | kWh | Lesen | |||
| Phase A Power on Meter | W | Lesen | |||
| Phase B Power on Meter | W | Lesen | |||
| Phase C Power on Meter | W | Lesen | |||
| Total Power on Meter | W | Lesen | |||
| PV Input Total Power | W | Lesen | |||
| Battery Power | W | Lesen | |||
| Battery SOC | % | Lesen | |||
| Inverter Running Status Value | Lesen | ||||
| Total Purchasing Energy from Grid on Meter | kWh | Lesen | |||
| Current Load Power | W | Lesen | |||
| Total PV Generation on that day | kWh | Lesen | |||
| Temperature Sensor 1 | °C | Lesen | |||
| Temperature Sensor 2 | °C | Lesen | |||
| PV1 Voltage | V | Lesen | |||
| PV1 Current | A | Lesen | |||
| PV2 Voltage | V | Lesen | |||
| PV2 Current | A | Lesen | |||
| PV1 Input Power | W | Lesen | |||
| PV2 Input Power | W | Lesen | |||
| PV Generation Energy on that day | kWh | Lesen | |||
| Total PV Generation from Installation | kWh | Lesen | |||
| Total PV Generation Time from Installation | H | Lesen | |||
| Grid Injection Energy on that day[Meter] | kWh | Lesen | |||
| Grid Purchasing Energy on that day[Meter] | kWh | Lesen | |||
| Backup Output Energy on that day | kWh | Lesen | |||
| Battery Charge Energy on that day | kWh | Lesen | |||
| Battery Discharge Energy on that day | kWh | Lesen | |||
| Loading Energy on that day | kWh | Lesen | |||
| Energy Purchased from Grid on that day | kWh | Lesen | |||
| Total Energy injected to grid | kWh | Lesen | |||
| Total Energy Purchased from Grid from Meter | kWh | Lesen | |||
| Total Output Energy on backup port | kWh | Lesen | |||
| Total Energy Charged to Battery | kWh | Lesen | |||
| Total Energy Discharged from Battery | kWh | Lesen | |||
| Total PV Generation | kWh | Lesen | |||
| Total Loading Energy consumed at grid side | kWh | Lesen | |||
| Total Energy Purchased from Grid at inverter side | kWh | Lesen | |||
| Battery DC Voltage | V | Lesen | |||
| Battery DC Current | A | Lesen | |||
| Battery Mode Value | Lesen | ||||
| BMS Charge Imax | A | Lesen | |||
| BMS Discharge Imax | A | Lesen | |||
| Battery SOH | % | Lesen | |||
| BMS Status | Lesen | ||||
| BMS Pack Temperature | °C | Lesen | |||
| Cell Temperature Max | °C | Lesen | |||
| Cell Temperature Min | °C | Lesen | |||
| Working Mode Value | Lesen |
Register werden geladen…
Senden Sie Ihre Geräteliste
Steht ein Gerät noch nicht in der Bibliothek, erstellen wir die Vorlage kostenlos, sobald wir die Register haben.
Anwendungsfälle
- PV-Produktion und Batterieladezustand in einem Live-Dashboard für Wohn-Solar-Speicher-Systeme überwachen.
- Netzbezug und -einspeisung je Phase verfolgen, um nach der Inbetriebnahme die korrekte Zählerkonfiguration zu prüfen.
- Einen Alarm erstellen, wenn der Batterie-SOH einen Schwellenwert unterschreitet, um vorausschauende Wartung einzuplanen.
- Tägliche Energiesummen für PV-Erzeugung, Batteriezyklen und Haushaltslast zur Leistungsberichterstattung protokollieren.
- Aktuelle Lastleistung mit PV-Einspeisung vergleichen, um Optimierungspotenzial beim Eigenverbrauch zu identifizieren.
- Wechselrichter- und BMS-Temperaturen fernüberwachen, um Kühlprobleme ohne Vor-Ort-Besuch zu erkennen.
Installation
Die ModbusCloud Gateway mit einem verdrillten Kabel und korrekter A-, B- und GND-Verdrahtung an den RS-485 Anschluss des Sunways STH anschließen.
Die Modbus slave Adresse des Sunways STH über das Wechselrichterdisplay oder das Konfigurationsmenü einstellen und die Adresse für die Gateway-Konfiguration notieren.
Sicherstellen, dass die Baudrate des Wechselrichters auf 9600 eingestellt ist, entsprechend dem Vorlagenstandard.
Im ModbusCloud Portal ein neues Gerät hinzufügen und die Sunways STH Modbus RTU Vorlage aus der Vorlagenbibliothek importieren.
Die konfigurierte Modbus slave Adresse in den Geräteeinstellungen im ModbusCloud Portal eintragen.
Den Datenfluss überprüfen, indem Live-Registerwerte im Dashboard kontrolliert werden, mit besonderem Augenmerk auf PV-Leistung und Batterie-SOC-Werte.
Zu beachten
Alle Register zeigen Nullwerte. Was sollte ich prüfen?
Überprüfen Sie, ob die RS-485 Verkabelung korrekt ist und A- und B-Leitung nicht vertauscht sind. Bestätigen Sie außerdem, dass die Modbus slave Adresse im Gateway mit der am Sunways STH Wechselrichter konfigurierten Adresse übereinstimmt.
Energiesummenwerte scheinen falsch oder extrem groß. Warum?
Energiesummen verwenden das uint32 Format über zwei aufeinanderfolgende Register. Stellen Sie sicher, dass das Gateway beide Register gemeinsam mit der korrekten Byte-Reihenfolge liest. Die Vorlage behandelt dies automatisch, aber manuelle Registerabfragen können aufgeteilte Werte anzeigen.
Kann ich den Wechselrichter steuern oder Ladeeinstellungen über diese Vorlage ändern?
Nein. Alle 49 Register dieser Vorlage sind schreibgeschützt. Die Vorlage ist ausschließlich für die Überwachung ausgelegt und enthält keine beschreibbaren Register.
Batterie- und BMS-Datenpunkte werden nicht aktualisiert, PV- und Zählerwerte funktionieren jedoch einwandfrei. Was ist die Ursache?
Batterie- und BMS-Register befinden sich in separaten Adressbereichen (402xx, 420xx, 430xx). Einige Sunways STH Firmware-Versionen erfordern möglicherweise ein bestimmtes Firmware-Update, um alle BMS-Register über Modbus bereitzustellen. Prüfen Sie die Firmware-Version des Wechselrichters und aktualisieren Sie diese bei Bedarf.
