Schneider Electric PM3200

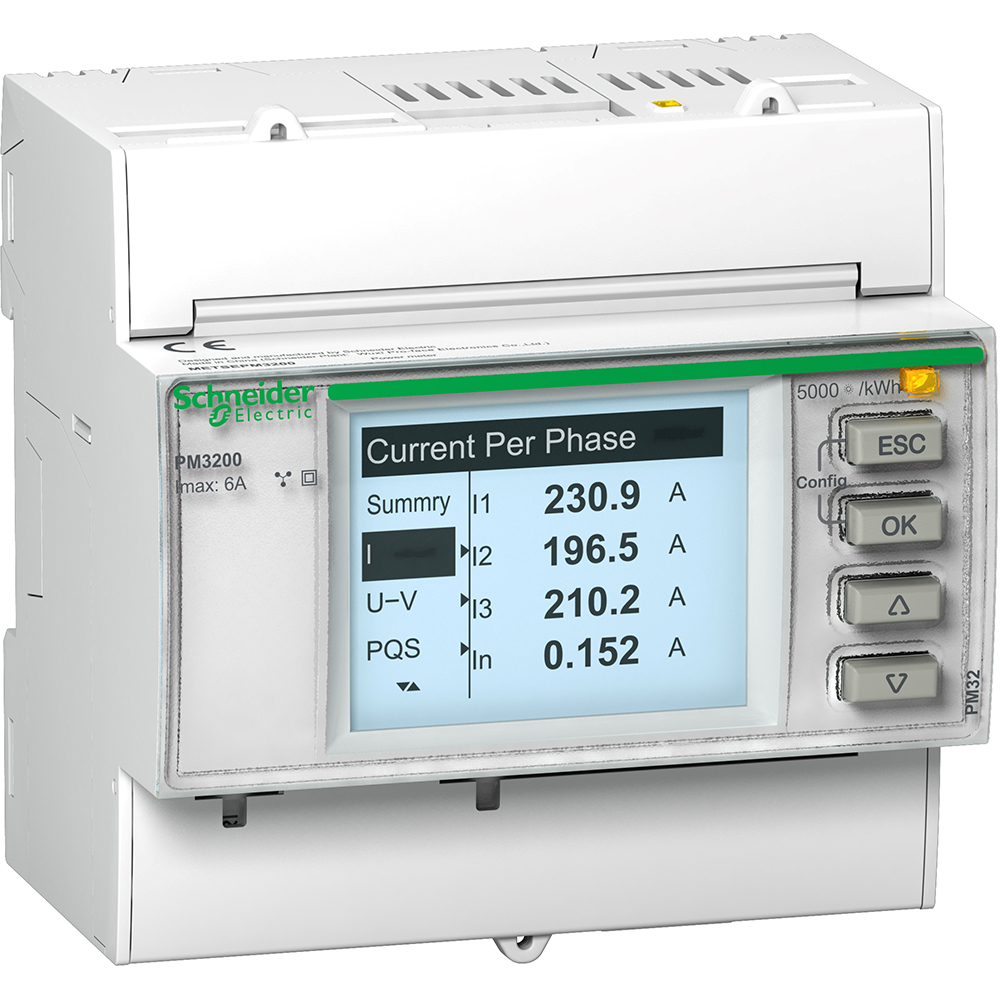

DIN-rail power meter that measures current, voltage, power, energy per tariff, demand and harmonics.

The Schneider Electric PM3200 is a DIN-rail power meter that measures current, voltage, power, energy and harmonics in three-phase and single-phase installations. This Modbus RTU template reads all measured values, energy counters, demand, alarms and logs of the PM3250 and PM3255, and lets you send meter commands from ModbusCloud.

Protocol
Modbus RTU
Connection
RS485, 19200 baud
Registers
1048, read and write
Key readings
Phase current · Voltage · Active power · Power factor · Frequency · Active energy · Energy per tariff · THD
Available commands
Command number · Command parameters
Compatible models
PM3250 (METSEPM3250) · PM3255 (METSEPM3255)
Last updated

Registers (1048)

1048 read, 124 write

NameUnitAccessAddress (Hidden until you enter your email)Function (hidden)Type (hidden)
Current I1ARead2999FC03float32
Current I2ARead3001FC03float32
Current I3ARead3003FC03float32
Current NARead3005FC03float32
Current AvgARead3009FC03float32
Voltage L1-L2VRead
Voltage L2-L3VRead
Voltage L3-L1VRead
Voltage L-L AvgVRead
Voltage L1-NVRead
Voltage L2-NVRead
Voltage L3-NVRead
Voltage L-N AvgVRead
Active Power Phase 1kWRead
Active Power Phase 2kWRead
Active Power Phase 3kWRead
Total Active PowerkWRead
Reactive Power Phase 1kvarRead
Reactive Power Phase 2kvarRead
Reactive Power Phase 3kvarRead
Total Reactive PowerkvarRead
Apparent Power Phase 1kVARead
Apparent Power Phase 2kVARead
Apparent Power Phase 3kVARead
Total Apparent PowerkVARead
Power Factor Phase 1 (Complex format)Read
Power Factor Phase 2 (Complex format)Read
Power Factor Phase 3 (Complex format)Read
Power Factor TotalRead
Tangent Phi TotalRead
FrequencyHzRead
Temperature°CRead
Current Unbalance I1%Read
Current Unbalance I2%Read
Current Unbalance I3%Read
Current Unbalance Worst%Read
Voltage Unbalance L1-L2%Read
Voltage Unbalance L2-L3%Read
Voltage Unbalance L3-L1%Read
Voltage Unbalance L-L Worst%Read
Voltage Unbalance L1-N%Read
Voltage Unbalance L2-N%Read
Voltage Unbalance L3-N%Read
Voltage Unbalance L-N Worst%Read
Total Active Energy ImportWhRead
Total Active Energy ExportWhRead
Total Reactive Energy ImportvarhRead
Total Reactive Energy ExportvarhRead
Total Apparent Energy ImportVAhRead
Total Apparent Energy ExportVAhRead
Partial Active Energy ImportWhRead
Partial Reactive Energy ImportvarhRead
Partial Apparent Energy ImportVAhRead
Active Energy Import Phase 1WhRead
Active Energy Import Phase 2WhRead
Active Energy Import Phase 3WhRead
Reactive Energy Import Phase 1varhRead
Reactive Energy Import Phase 2varhRead
Reactive Energy Import Phase 3varhRead
Apparent Energy Import Phase 1VAhRead
Apparent Energy Import Phase 2VAhRead
Apparent Energy Import Phase 3VAhRead
Rate 1 Active Energy ImportWhRead
Rate 2 Active Energy ImportWhRead
Rate 3 Active Energy ImportWhRead
Rate 4 Active Energy ImportWhRead
Input Metering Accumulation Channel 01Read
Input Metering Accumulation Channel 02Read
Total Active Energy Import (Float)WhRead
Total Active Energy Export (Float)WhRead
Total Reactive Energy Import (Float)varhRead
Total Reactive Energy Export (Float)varhRead
Total Apparent Energy Import (Float)VAhRead
Total Apparent Energy Export (Float)VAhRead
Partial Active Energy Import (Float)WhRead
Partial Reactive Energy Import (Float)varhRead
Partial Apparent Energy Import (Float)VAhRead
Active Energy Import Phase 1 (Float)WhRead
Active Energy Import Phase 2 (Float)WhRead
Active Energy Import Phase 3 (Float)WhRead
Reactive Energy Import Phase 1 (Float)varhRead
Reactive Energy Import Phase 2 (Float)varhRead
Reactive Energy Import Phase 3 (Float)varhRead
Apparent Energy Import Phase 1 (Float)VAhRead
Apparent Energy Import Phase 2 (Float)VAhRead
Apparent Energy Import Phase 3 (Float)VAhRead
Rate 1 Active Energy Import (Float)WhRead
Rate 2 Active Energy Import (Float)WhRead
Rate 3 Active Energy Import (Float)WhRead
Rate 4 Active Energy Import (Float)WhRead
Input Metering Accumulation Channel 01 (Float)Read
Input Metering Accumulation Channel 02 (Float)Read
Energy Reset Date/TimeRead
Input Metering Accumulation Reset Date/TimeRead
Demand Peak Reset Date/TimeRead
Active Power Present DemandkWRead
Active Power Peak DemandkWRead
Active Power Peak Demand Date/TimeRead
Reactive Power Present DemandkvarRead
Reactive Power Peak DemandkvarRead
Reactive Power Peak Demand Date/TimeRead
Apparent Power Present DemandkVARead
Apparent Power Peak DemandkVARead
Apparent Power Peak Demand Date/TimeRead
Current I1 Present DemandARead
Current I1 Peak DemandARead
Current I1 Peak Demand Date/TimeRead
Current I2 Present DemandARead
Current I2 Peak DemandARead
Current I2 Peak Demand Date/TimeRead
Current I3 Present DemandARead
Current I3 Peak DemandARead
Current I3 Peak Demand Date/TimeRead
Current In Present DemandARead
Current In Peak DemandARead
Current In Peak Demand Date/TimeRead
Current Avg Present DemandARead
Current Avg Peak DemandARead
Current Avg Peak Demand Date/TimeRead
THD Current I1%Read
THD Current I2%Read
THD Current I3%Read
THD Current Neutral%Read
THD Phase Current Worst%Read
THD Voltage L1-L2%Read
THD Voltage L2-L3%Read
THD Voltage L3-L1%Read
THD Voltage L-L Avg%Read
THD Voltage L-L Worst%Read
THD Voltage L1-N%Read
THD Voltage L2-N%Read
THD Voltage L3-N%Read
THD Voltage L-N Avg%Read
THD Voltage L-N Worst%Read
Minimum/Maximum Reset Date/TimeRead
Minimum Current I1ARead
Minimum Current I2ARead
Minimum Current I3ARead
Minimum Current NARead
Minimum Current AvgARead
Minimum Voltage L1-L2VRead
Minimum Voltage L2-L3VRead
Minimum Voltage L3-L1VRead
Minimum Voltage L-L AvgVRead
Minimum Voltage L1-NVRead
Minimum Voltage L2-NVRead
Minimum Voltage L3-NVRead
Minimum Voltage L-N AvgVRead
Minimum Active Power Phase 1kWRead
Minimum Active Power Phase 2kWRead
Minimum Active Power Phase 3kWRead
Minimum Active Power TotalkWRead
Minimum Reactive Power Phase 1kvarRead
Minimum Reactive Power Phase 2kvarRead
Minimum Reactive Power Phase 3kvarRead
Minimum Reactive Power TotalkvarRead
Minimum Apparent Power Phase 1kVARead
Minimum Apparent Power Phase 2kVARead
Minimum Apparent Power Phase 3kVARead
Minimum Apparent Power TotalkVARead
Minimum Power Factor Phase 1Read
Minimum Power Factor Phase 2Read
Minimum Power Factor Phase 3Read
Minimum Power Factor TotalRead
Minimum Tangent Phi TotalRead
Minimum THD Current I1%Read
Minimum THD Current I2%Read
Minimum THD Current I3%Read
Minimum THD Current N%Read
Minimum THD Voltage L1-L2%Read
Minimum THD Voltage L2-L3%Read
Minimum THD Voltage L3-L1%Read
Minimum THD Voltage L-L Avg%Read
Minimum THD Voltage L1-N%Read
Minimum THD Voltage L2-N%Read
Minimum THD Voltage L3-N%Read
Minimum THD Voltage L-N Avg%Read
Minimum FrequencyHzRead
Maximum Current I1ARead
Maximum Current I2ARead
Maximum Current I3ARead
Maximum Current NARead
Maximum Current AvgARead
Maximum Voltage L1-L2VRead
Maximum Voltage L2-L3VRead
Maximum Voltage L3-L1VRead
Maximum Voltage L-L AvgVRead
Maximum Voltage L1-NVRead
Maximum Voltage L2-NVRead
Maximum Voltage L3-NVRead
Maximum Voltage L-N AvgVRead
Maximum Active Power Phase 1kWRead
Maximum Active Power Phase 2kWRead
Maximum Active Power Phase 3kWRead
Maximum Active Power TotalkWRead
Maximum Reactive Power Phase 1kvarRead
Maximum Reactive Power Phase 2kvarRead
Maximum Reactive Power Phase 3kvarRead
Maximum Reactive Power TotalkvarRead
Maximum Apparent Power Phase 1kVARead
Maximum Apparent Power Phase 2kVARead
Maximum Apparent Power Phase 3kVARead
Maximum Apparent Power TotalkVARead
Maximum Power Factor Phase 1Read
Maximum Power Factor Phase 2Read
Maximum Power Factor Phase 3Read
Maximum Power Factor TotalRead
Maximum Tangent Phi TotalRead
Maximum THD Current I1%Read
Maximum THD Current I2%Read
Maximum THD Current I3%Read
Maximum THD Current N%Read
Maximum THD Voltage L1-L2%Read
Maximum THD Voltage L2-L3%Read
Maximum THD Voltage L3-L1%Read
Maximum THD Voltage L-L Avg%Read
Maximum THD Voltage L1-N%Read
Maximum THD Voltage L2-N%Read
Maximum THD Voltage L3-N%Read
Maximum THD Voltage L-N Avg%Read
Maximum FrequencyHzRead
Minimum Current of I1 I2 I3 Date/TimeRead
Minimum Current of I1 I2 I3 ValueARead
Minimum Power Factor Total Date/TimeRead
Minimum Power Factor Total ValueRead
Maximum Current of I1 I2 I3 Date/TimeRead
Maximum Current of I1 I2 I3 ValueARead
Maximum Active Power Total Date/TimeRead
Maximum Active Power Total ValuekWRead
Maximum Apparent Power Total Date/TimeRead
Maximum Apparent Power Total ValuekVARead
Maximum Power Factor Total Date/TimeRead
Maximum Power Factor Total ValueRead
Digital Input StatusRead
Digital Output StatusRead
Activated Alarms 1-16Read
Activated Alarms 17-32Read
Activated Alarms 33-40Read
Activated Alarms 41-56Read
Enabled Alarms 1-16Read
Enabled Alarms 17-32Read
Enabled Alarms 33-40Read
Enabled Alarms 41-56Read
Unacknowledged Alarms 1-16Read
Unacknowledged Alarms 17-32Read
Unacknowledged Alarms 33-40Read
Unacknowledged Alarms 41-56Read
Active TariffRead
Demand MethodRead
Demand Interval DurationminRead
Energy Pulse DurationmsRead
Active Energy Pulse OutputRead
Active Energy Pulse FrequencyRead
Reactive Energy Pulse OutputRead
Reactive Energy Pulse FrequencyRead
ProtocolRead
Modbus AddressRead
Baud RateRead
ParityRead
Input Metering Channel 01 LabelRead
Input Metering Channel 01 Pulse FrequencyRead
Input Metering Channel 01 DI AssociationRead
Input Metering Channel 02 LabelRead
Input Metering Channel 02 Pulse FrequencyRead
Input Metering Channel 02 DI AssociationRead
Digital Input 1 Control ModeRead
Digital Input 2 Control ModeRead
Digital Output 1 Control ModeRead
Digital Output 2 Control ModeRead
Over Current Phase Pickup SetpointARead
Over Current Phase Pickup DelaysRead
Over Current Phase Dropout Setpoint%Read
Over Current Phase Dropout DelaysRead
Over Current Phase DO AssociationRead
Under Current Phase Pickup SetpointARead
Under Current Phase Pickup DelaysRead
Under Current Phase Dropout Setpoint%Read
Under Current Phase Dropout DelaysRead
Under Current Phase DO AssociationRead
Over Voltage L-L Pickup SetpointVRead
Over Voltage L-L Pickup DelaysRead
Over Voltage L-L Dropout Setpoint%Read
Over Voltage L-L Dropout DelaysRead
Over Voltage L-L DO AssociationRead
Under Voltage L-L Pickup SetpointVRead
Under Voltage L-L Pickup DelaysRead
Under Voltage L-L Dropout Setpoint%Read
Under Voltage L-L Dropout DelaysRead
Under Voltage L-L DO AssociationRead
Over Voltage L-N Pickup SetpointVRead
Over Voltage L-N Pickup DelaysRead
Over Voltage L-N Dropout Setpoint%Read
Over Voltage L-N Dropout DelaysRead
Over Voltage L-N DO AssociationRead
Under Voltage L-N Pickup SetpointVRead
Under Voltage L-N Pickup DelaysRead
Under Voltage L-N Dropout Setpoint%Read
Under Voltage L-N Dropout DelaysRead
Under Voltage L-N DO AssociationRead
Over Active Power Pickup SetpointkWRead
Over Active Power Pickup DelaysRead
Over Active Power Dropout Setpoint%Read
Over Active Power Dropout DelaysRead
Over Active Power DO AssociationRead
Over Reactive Power Pickup SetpointkvarRead
Over Reactive Power Pickup DelaysRead
Over Reactive Power Dropout Setpoint%Read
Over Reactive Power Dropout DelaysRead
Over Reactive Power DO AssociationRead
Over Apparent Power Pickup SetpointkVARead
Over Apparent Power Pickup DelaysRead
Over Apparent Power Dropout Setpoint%Read
Over Apparent Power Dropout DelaysRead
Over Apparent Power DO AssociationRead
Leading PF Total Pickup SetpointRead
Leading PF Total Pickup DelaysRead
Leading PF Total Dropout Setpoint%Read
Leading PF Total Dropout DelaysRead
Leading PF Total DO AssociationRead
Lagging PF Total Pickup SetpointRead
Lagging PF Total Pickup DelaysRead
Lagging PF Total Dropout Setpoint%Read
Lagging PF Total Dropout DelaysRead
Lagging PF Total DO AssociationRead
Over Active Power Demand Pickup SetpointkWRead
Over Active Power Demand Pickup DelaysRead
Over Active Power Demand Dropout Setpoint%Read
Over Active Power Demand Dropout DelaysRead
Over Active Power Demand DO AssociationRead
Over Apparent Power Demand Pickup SetpointkVARead
Over Apparent Power Demand Pickup DelaysRead
Over Apparent Power Demand Dropout Setpoint%Read
Over Apparent Power Demand Dropout DelaysRead
Over Apparent Power Demand DO AssociationRead
Over THD-U Pickup Setpoint%Read
Over THD-U Pickup DelaysRead
Over THD-U Dropout Setpoint%Read
Over THD-U Dropout DelaysRead
Over THD-U DO AssociationRead
Under Active Power Pickup SetpointkWRead
Under Active Power Pickup DelaysRead
Under Active Power Dropout Setpoint%Read
Under Active Power Dropout DelaysRead
Under Active Power DO AssociationRead
Over THD-I Pickup Setpoint%Read
Over THD-I Pickup DelaysRead
Over THD-I Dropout Setpoint%Read
Over THD-I Dropout DelaysRead
Over THD-I DO AssociationRead
Over THD-V Pickup Setpoint%Read
Over THD-V Pickup DelaysRead
Over THD-V Dropout Setpoint%Read
Over THD-V Dropout DelaysRead
Over THD-V DO AssociationRead
Over Active Energy Pickup SetpointWhRead
Over Active Energy Pickup DelaysRead
Over Active Energy Dropout Setpoint%Read
Over Active Energy Dropout DelaysRead
Over Active Energy DO AssociationRead
Over Active Energy Source RegisterRead
Requested CommandRead and write
Command Parameter 001Read and write
Command Parameter 002Read and write
Command Parameter 003Read and write
Command Parameter 004Read and write
Command Parameter 005Read and write
Command Parameter 006Read and write
Command Parameter 007Read and write
Command Parameter 008Read and write
Command Parameter 009Read and write
Command Parameter 010Read and write
Command Parameter 011Read and write
Command Parameter 012Read and write
Command Parameter 013Read and write
Command Parameter 014Read and write
Command Parameter 015Read and write
Command Parameter 016Read and write
Command Parameter 017Read and write
Command Parameter 018Read and write
Command Parameter 019Read and write
Command Parameter 020Read and write
Command Parameter 021Read and write
Command Parameter 022Read and write
Command Parameter 023Read and write
Command Parameter 024Read and write
Command Parameter 025Read and write
Command Parameter 026Read and write
Command Parameter 027Read and write
Command Parameter 028Read and write
Command Parameter 029Read and write
Command Parameter 030Read and write
Command Parameter 031Read and write
Command Parameter 032Read and write
Command Parameter 033Read and write
Command Parameter 034Read and write
Command Parameter 035Read and write
Command Parameter 036Read and write
Command Parameter 037Read and write
Command Parameter 038Read and write
Command Parameter 039Read and write
Command Parameter 040Read and write
Command Parameter 041Read and write
Command Parameter 042Read and write
Command Parameter 043Read and write
Command Parameter 044Read and write
Command Parameter 045Read and write
Command Parameter 046Read and write
Command Parameter 047Read and write
Command Parameter 048Read and write
Command Parameter 049Read and write
Command Parameter 050Read and write
Command Parameter 051Read and write
Command Parameter 052Read and write
Command Parameter 053Read and write
Command Parameter 054Read and write
Command Parameter 055Read and write
Command Parameter 056Read and write
Command Parameter 057Read and write
Command Parameter 058Read and write
Command Parameter 059Read and write
Command Parameter 060Read and write
Command Parameter 061Read and write
Command Parameter 062Read and write
Command Parameter 063Read and write
Command Parameter 064Read and write
Command Parameter 065Read and write
Command Parameter 066Read and write
Command Parameter 067Read and write
Command Parameter 068Read and write
Command Parameter 069Read and write
Command Parameter 070Read and write
Command Parameter 071Read and write
Command Parameter 072Read and write
Command Parameter 073Read and write
Command Parameter 074Read and write
Command Parameter 075Read and write
Command Parameter 076Read and write
Command Parameter 077Read and write
Command Parameter 078Read and write
Command Parameter 079Read and write
Command Parameter 080Read and write
Command Parameter 081Read and write
Command Parameter 082Read and write
Command Parameter 083Read and write
Command Parameter 084Read and write
Command Parameter 085Read and write
Command Parameter 086Read and write
Command Parameter 087Read and write
Command Parameter 088Read and write
Command Parameter 089Read and write
Command Parameter 090Read and write
Command Parameter 091Read and write
Command Parameter 092Read and write
Command Parameter 093Read and write
Command Parameter 094Read and write
Command Parameter 095Read and write
Command Parameter 096Read and write
Command Parameter 097Read and write
Command Parameter 098Read and write
Command Parameter 099Read and write
Command Parameter 100Read and write
Command Parameter 101Read and write
Command Parameter 102Read and write
Command Parameter 103Read and write
Command Parameter 104Read and write
Command Parameter 105Read and write
Command Parameter 106Read and write
Command Parameter 107Read and write
Command Parameter 108Read and write
Command Parameter 109Read and write
Command Parameter 110Read and write
Command Parameter 111Read and write
Command Parameter 112Read and write
Command Parameter 113Read and write
Command Parameter 114Read and write
Command Parameter 115Read and write
Command Parameter 116Read and write
Command Parameter 117Read and write
Command Parameter 118Read and write
Command Parameter 119Read and write
Command Parameter 120Read and write
Command Parameter 121Read and write
Command Parameter 122Read and write
Command Parameter 123Read and write
Command StatusRead
Command ResultRead
Command Data 001Read
Command Data 002Read
Command Data 003Read
Command Data 004Read
Command Data 005Read
Command Data 006Read
Command Data 007Read
Command Data 008Read
Command Data 009Read
Command Data 010Read
Command Data 011Read
Command Data 012Read
Command Data 013Read
Command Data 014Read
Command Data 015Read
Command Data 016Read
Command Data 017Read
Command Data 018Read
Command Data 019Read
Command Data 020Read
Command Data 021Read
Command Data 022Read
Command Data 023Read
Command Data 024Read
Command Data 025Read
Command Data 026Read
Command Data 027Read
Command Data 028Read
Command Data 029Read
Command Data 030Read
Command Data 031Read
Command Data 032Read
Command Data 033Read
Command Data 034Read
Command Data 035Read
Command Data 036Read
Command Data 037Read
Command Data 038Read
Command Data 039Read
Command Data 040Read
Command Data 041Read
Command Data 042Read
Command Data 043Read
Command Data 044Read
Command Data 045Read
Command Data 046Read
Command Data 047Read
Command Data 048Read
Command Data 049Read
Command Data 050Read
Command Data 051Read
Command Data 052Read
Command Data 053Read
Command Data 054Read
Command Data 055Read
Command Data 056Read
Command Data 057Read
Command Data 058Read
Command Data 059Read
Command Data 060Read
Command Data 061Read
Command Data 062Read
Command Data 063Read
Command Data 064Read
Command Data 065Read
Command Data 066Read
Command Data 067Read
Command Data 068Read
Command Data 069Read
Command Data 070Read
Command Data 071Read
Command Data 072Read
Command Data 073Read
Command Data 074Read
Command Data 075Read
Command Data 076Read
Command Data 077Read
Command Data 078Read
Command Data 079Read
Command Data 080Read
Command Data 081Read
Command Data 082Read
Command Data 083Read
Command Data 084Read
Command Data 085Read
Command Data 086Read
Command Data 087Read
Command Data 088Read
Command Data 089Read
Command Data 090Read
Command Data 091Read
Command Data 092Read
Command Data 093Read
Command Data 094Read
Command Data 095Read
Command Data 096Read
Command Data 097Read
Command Data 098Read
Command Data 099Read
Command Data 100Read
Command Data 101Read
Command Data 102Read
Command Data 103Read
Command Data 104Read
Command Data 105Read
Command Data 106Read
Command Data 107Read
Command Data 108Read
Command Data 109Read
Command Data 110Read
Command Data 111Read
Command Data 112Read
Command Data 113Read
Command Data 114Read
Command Data 115Read
Command Data 116Read
Command Data 117Read
Command Data 118Read
Command Data 119Read
Command Data 120Read
Command Data 121Read
Command Data 122Read
Command Data 123Read
Event Queue SizeRead
Event Queue EntriesRead
Event Queue Latest EntryRead
Event Queue Entry 01 NumberRead
Event Queue Entry 01 Date/TimeRead
Event Queue Entry 01 Record TypeRead
Event Queue Entry 01 Register Or Event CodeRead
Event Queue Entry 01 ValueRead
Event Queue Entry 01 Sequence NumberRead
Event Queue Entry 02 NumberRead
Event Queue Entry 02 Date/TimeRead
Event Queue Entry 02 Record TypeRead
Event Queue Entry 02 Register Or Event CodeRead
Event Queue Entry 02 ValueRead
Event Queue Entry 02 Sequence NumberRead
Event Queue Entry 03 NumberRead
Event Queue Entry 03 Date/TimeRead
Event Queue Entry 03 Record TypeRead
Event Queue Entry 03 Register Or Event CodeRead
Event Queue Entry 03 ValueRead
Event Queue Entry 03 Sequence NumberRead
Event Queue Entry 04 NumberRead
Event Queue Entry 04 Date/TimeRead
Event Queue Entry 04 Record TypeRead
Event Queue Entry 04 Register Or Event CodeRead
Event Queue Entry 04 ValueRead
Event Queue Entry 04 Sequence NumberRead
Event Queue Entry 05 NumberRead
Event Queue Entry 05 Date/TimeRead
Event Queue Entry 05 Record TypeRead
Event Queue Entry 05 Register Or Event CodeRead
Event Queue Entry 05 ValueRead
Event Queue Entry 05 Sequence NumberRead
Event Queue Entry 06 NumberRead
Event Queue Entry 06 Date/TimeRead
Event Queue Entry 06 Record TypeRead
Event Queue Entry 06 Register Or Event CodeRead
Event Queue Entry 06 ValueRead
Event Queue Entry 06 Sequence NumberRead
Event Queue Entry 07 NumberRead
Event Queue Entry 07 Date/TimeRead
Event Queue Entry 07 Record TypeRead
Event Queue Entry 07 Register Or Event CodeRead
Event Queue Entry 07 ValueRead
Event Queue Entry 07 Sequence NumberRead
Event Queue Entry 08 NumberRead
Event Queue Entry 08 Date/TimeRead
Event Queue Entry 08 Record TypeRead
Event Queue Entry 08 Register Or Event CodeRead
Event Queue Entry 08 ValueRead
Event Queue Entry 08 Sequence NumberRead
Event Queue Entry 09 NumberRead
Event Queue Entry 09 Date/TimeRead
Event Queue Entry 09 Record TypeRead
Event Queue Entry 09 Register Or Event CodeRead
Event Queue Entry 09 ValueRead
Event Queue Entry 09 Sequence NumberRead
Event Queue Entry 10 NumberRead
Event Queue Entry 10 Date/TimeRead
Event Queue Entry 10 Record TypeRead
Event Queue Entry 10 Register Or Event CodeRead
Event Queue Entry 10 ValueRead
Event Queue Entry 10 Sequence NumberRead
Event Queue Entry 11 NumberRead
Event Queue Entry 11 Date/TimeRead
Event Queue Entry 11 Record TypeRead
Event Queue Entry 11 Register Or Event CodeRead
Event Queue Entry 11 ValueRead
Event Queue Entry 11 Sequence NumberRead
Event Queue Entry 12 NumberRead
Event Queue Entry 12 Date/TimeRead
Event Queue Entry 12 Record TypeRead
Event Queue Entry 12 Register Or Event CodeRead
Event Queue Entry 12 ValueRead
Event Queue Entry 12 Sequence NumberRead
Event Queue Entry 13 NumberRead
Event Queue Entry 13 Date/TimeRead
Event Queue Entry 13 Record TypeRead
Event Queue Entry 13 Register Or Event CodeRead
Event Queue Entry 13 ValueRead
Event Queue Entry 13 Sequence NumberRead
Event Queue Entry 14 NumberRead
Event Queue Entry 14 Date/TimeRead
Event Queue Entry 14 Record TypeRead
Event Queue Entry 14 Register Or Event CodeRead
Event Queue Entry 14 ValueRead
Event Queue Entry 14 Sequence NumberRead
Event Queue Entry 15 NumberRead
Event Queue Entry 15 Date/TimeRead
Event Queue Entry 15 Record TypeRead
Event Queue Entry 15 Register Or Event CodeRead
Event Queue Entry 15 ValueRead
Event Queue Entry 15 Sequence NumberRead
Event Queue Entry 16 NumberRead
Event Queue Entry 16 Date/TimeRead
Event Queue Entry 16 Record TypeRead
Event Queue Entry 16 Register Or Event CodeRead
Event Queue Entry 16 ValueRead
Event Queue Entry 16 Sequence NumberRead
Event Queue Entry 17 NumberRead
Event Queue Entry 17 Date/TimeRead
Event Queue Entry 17 Record TypeRead
Event Queue Entry 17 Register Or Event CodeRead
Event Queue Entry 17 ValueRead
Event Queue Entry 17 Sequence NumberRead
Event Queue Entry 18 NumberRead
Event Queue Entry 18 Date/TimeRead
Event Queue Entry 18 Record TypeRead
Event Queue Entry 18 Register Or Event CodeRead
Event Queue Entry 18 ValueRead
Event Queue Entry 18 Sequence NumberRead
Event Queue Entry 19 NumberRead
Event Queue Entry 19 Date/TimeRead
Event Queue Entry 19 Record TypeRead
Event Queue Entry 19 Register Or Event CodeRead
Event Queue Entry 19 ValueRead
Event Queue Entry 19 Sequence NumberRead
Event Queue Entry 20 NumberRead
Event Queue Entry 20 Date/TimeRead
Event Queue Entry 20 Record TypeRead
Event Queue Entry 20 Register Or Event CodeRead
Event Queue Entry 20 ValueRead
Event Queue Entry 20 Sequence NumberRead
History Log SizeRead
History Log EntriesRead
History Log Latest EntryRead
History Log Entry 01 NumberRead
History Log Entry 01 Date/TimeRead
History Log Entry 01 Record TypeRead
History Log Entry 01 Register Or Event CodeRead
History Log Entry 01 ValueRead
History Log Entry 01 Sequence NumberRead
History Log Entry 02 NumberRead
History Log Entry 02 Date/TimeRead
History Log Entry 02 Record TypeRead
History Log Entry 02 Register Or Event CodeRead
History Log Entry 02 ValueRead
History Log Entry 02 Sequence NumberRead
History Log Entry 03 NumberRead
History Log Entry 03 Date/TimeRead
History Log Entry 03 Record TypeRead
History Log Entry 03 Register Or Event CodeRead
History Log Entry 03 ValueRead
History Log Entry 03 Sequence NumberRead
History Log Entry 04 NumberRead
History Log Entry 04 Date/TimeRead
History Log Entry 04 Record TypeRead
History Log Entry 04 Register Or Event CodeRead
History Log Entry 04 ValueRead
History Log Entry 04 Sequence NumberRead
History Log Entry 05 NumberRead
History Log Entry 05 Date/TimeRead
History Log Entry 05 Record TypeRead
History Log Entry 05 Register Or Event CodeRead
History Log Entry 05 ValueRead
History Log Entry 05 Sequence NumberRead
History Log Entry 06 NumberRead
History Log Entry 06 Date/TimeRead
History Log Entry 06 Record TypeRead
History Log Entry 06 Register Or Event CodeRead
History Log Entry 06 ValueRead
History Log Entry 06 Sequence NumberRead
History Log Entry 07 NumberRead
History Log Entry 07 Date/TimeRead
History Log Entry 07 Record TypeRead
History Log Entry 07 Register Or Event CodeRead
History Log Entry 07 ValueRead
History Log Entry 07 Sequence NumberRead
History Log Entry 08 NumberRead
History Log Entry 08 Date/TimeRead
History Log Entry 08 Record TypeRead
History Log Entry 08 Register Or Event CodeRead
History Log Entry 08 ValueRead
History Log Entry 08 Sequence NumberRead
History Log Entry 09 NumberRead
History Log Entry 09 Date/TimeRead
History Log Entry 09 Record TypeRead
History Log Entry 09 Register Or Event CodeRead
History Log Entry 09 ValueRead
History Log Entry 09 Sequence NumberRead
History Log Entry 10 NumberRead
History Log Entry 10 Date/TimeRead
History Log Entry 10 Record TypeRead
History Log Entry 10 Register Or Event CodeRead
History Log Entry 10 ValueRead
History Log Entry 10 Sequence NumberRead
History Log Entry 11 NumberRead
History Log Entry 11 Date/TimeRead
History Log Entry 11 Record TypeRead
History Log Entry 11 Register Or Event CodeRead
History Log Entry 11 ValueRead
History Log Entry 11 Sequence NumberRead
History Log Entry 12 NumberRead
History Log Entry 12 Date/TimeRead
History Log Entry 12 Record TypeRead
History Log Entry 12 Register Or Event CodeRead
History Log Entry 12 ValueRead
History Log Entry 12 Sequence NumberRead
History Log Entry 13 NumberRead
History Log Entry 13 Date/TimeRead
History Log Entry 13 Record TypeRead
History Log Entry 13 Register Or Event CodeRead
History Log Entry 13 ValueRead
History Log Entry 13 Sequence NumberRead
History Log Entry 14 NumberRead
History Log Entry 14 Date/TimeRead
History Log Entry 14 Record TypeRead
History Log Entry 14 Register Or Event CodeRead
History Log Entry 14 ValueRead
History Log Entry 14 Sequence NumberRead
History Log Entry 15 NumberRead
History Log Entry 15 Date/TimeRead
History Log Entry 15 Record TypeRead
History Log Entry 15 Register Or Event CodeRead
History Log Entry 15 ValueRead
History Log Entry 15 Sequence NumberRead
History Log Entry 16 NumberRead
History Log Entry 16 Date/TimeRead
History Log Entry 16 Record TypeRead
History Log Entry 16 Register Or Event CodeRead
History Log Entry 16 ValueRead
History Log Entry 16 Sequence NumberRead
History Log Entry 17 NumberRead
History Log Entry 17 Date/TimeRead
History Log Entry 17 Record TypeRead
History Log Entry 17 Register Or Event CodeRead
History Log Entry 17 ValueRead
History Log Entry 17 Sequence NumberRead
History Log Entry 18 NumberRead
History Log Entry 18 Date/TimeRead
History Log Entry 18 Record TypeRead
History Log Entry 18 Register Or Event CodeRead
History Log Entry 18 ValueRead
History Log Entry 18 Sequence NumberRead
History Log Entry 19 NumberRead
History Log Entry 19 Date/TimeRead
History Log Entry 19 Record TypeRead
History Log Entry 19 Register Or Event CodeRead
History Log Entry 19 ValueRead
History Log Entry 19 Sequence NumberRead
History Log Entry 20 NumberRead
History Log Entry 20 Date/TimeRead
History Log Entry 20 Record TypeRead
History Log Entry 20 Register Or Event CodeRead
History Log Entry 20 ValueRead
History Log Entry 20 Sequence NumberRead
Energy Log Day EnableRead
Energy Log Day Max EntriesRead
Energy Log Day Current EntryRead
Energy Log Day Latest Entry IDRead
Energy Log Day Oldest Entry IDRead
Energy Log Day Real-time ValueWhRead
Energy Log Day Entry 01 Date/TimeRead
Energy Log Day Entry 01 ValueWhRead
Energy Log Day Entry 02 Date/TimeRead
Energy Log Day Entry 02 ValueWhRead
Energy Log Day Entry 03 Date/TimeRead
Energy Log Day Entry 03 ValueWhRead
Energy Log Day Entry 04 Date/TimeRead
Energy Log Day Entry 04 ValueWhRead
Energy Log Day Entry 05 Date/TimeRead
Energy Log Day Entry 05 ValueWhRead
Energy Log Day Entry 06 Date/TimeRead
Energy Log Day Entry 06 ValueWhRead
Energy Log Day Entry 07 Date/TimeRead
Energy Log Day Entry 07 ValueWhRead
Energy Log Day Entry 08 Date/TimeRead
Energy Log Day Entry 08 ValueWhRead
Energy Log Day Entry 09 Date/TimeRead
Energy Log Day Entry 09 ValueWhRead
Energy Log Day Entry 10 Date/TimeRead
Energy Log Day Entry 10 ValueWhRead
Energy Log Day Entry 11 Date/TimeRead
Energy Log Day Entry 11 ValueWhRead
Energy Log Day Entry 12 Date/TimeRead
Energy Log Day Entry 12 ValueWhRead
Energy Log Day Entry 13 Date/TimeRead
Energy Log Day Entry 13 ValueWhRead
Energy Log Day Entry 14 Date/TimeRead
Energy Log Day Entry 14 ValueWhRead
Energy Log Day Entry 15 Date/TimeRead
Energy Log Day Entry 15 ValueWhRead
Energy Log Day Entry 16 Date/TimeRead
Energy Log Day Entry 16 ValueWhRead
Energy Log Day Entry 17 Date/TimeRead
Energy Log Day Entry 17 ValueWhRead
Energy Log Day Entry 18 Date/TimeRead
Energy Log Day Entry 18 ValueWhRead
Energy Log Day Entry 19 Date/TimeRead
Energy Log Day Entry 19 ValueWhRead
Energy Log Day Entry 20 Date/TimeRead
Energy Log Day Entry 20 ValueWhRead
Energy Log Day Entry 21 Date/TimeRead
Energy Log Day Entry 21 ValueWhRead
Energy Log Day Entry 22 Date/TimeRead
Energy Log Day Entry 22 ValueWhRead
Energy Log Day Entry 23 Date/TimeRead
Energy Log Day Entry 23 ValueWhRead
Energy Log Day Entry 24 Date/TimeRead
Energy Log Day Entry 24 ValueWhRead
Energy Log Day Entry 25 Date/TimeRead
Energy Log Day Entry 25 ValueWhRead
Energy Log Day Entry 26 Date/TimeRead
Energy Log Day Entry 26 ValueWhRead
Energy Log Day Entry 27 Date/TimeRead
Energy Log Day Entry 27 ValueWhRead
Energy Log Day Entry 28 Date/TimeRead
Energy Log Day Entry 28 ValueWhRead
Energy Log Day Entry 29 Date/TimeRead
Energy Log Day Entry 29 ValueWhRead
Energy Log Day Entry 30 Date/TimeRead
Energy Log Day Entry 30 ValueWhRead
Energy Log Day Entry 31 Date/TimeRead
Energy Log Day Entry 31 ValueWhRead
Energy Log Day Entry 32 Date/TimeRead
Energy Log Day Entry 32 ValueWhRead
Energy Log Day Entry 33 Date/TimeRead
Energy Log Day Entry 33 ValueWhRead
Energy Log Day Entry 34 Date/TimeRead
Energy Log Day Entry 34 ValueWhRead
Energy Log Day Entry 35 Date/TimeRead
Energy Log Day Entry 35 ValueWhRead
Energy Log Day Entry 36 Date/TimeRead
Energy Log Day Entry 36 ValueWhRead
Energy Log Day Entry 37 Date/TimeRead
Energy Log Day Entry 37 ValueWhRead
Energy Log Day Entry 38 Date/TimeRead
Energy Log Day Entry 38 ValueWhRead
Energy Log Day Entry 39 Date/TimeRead
Energy Log Day Entry 39 ValueWhRead
Energy Log Day Entry 40 Date/TimeRead
Energy Log Day Entry 40 ValueWhRead
Energy Log Day Entry 41 Date/TimeRead
Energy Log Day Entry 41 ValueWhRead
Energy Log Day Entry 42 Date/TimeRead
Energy Log Day Entry 42 ValueWhRead
Energy Log Day Entry 43 Date/TimeRead
Energy Log Day Entry 43 ValueWhRead
Energy Log Day Entry 44 Date/TimeRead
Energy Log Day Entry 44 ValueWhRead
Energy Log Day Entry 45 Date/TimeRead
Energy Log Day Entry 45 ValueWhRead
Energy Log Week EnableRead
Energy Log Week Max EntriesRead
Energy Log Week Current EntryRead
Energy Log Week Latest Entry IDRead
Energy Log Week Oldest Entry IDRead
Energy Log Week Real-time ValueWhRead
Energy Log Week Entry 01 Date/TimeRead
Energy Log Week Entry 01 ValueWhRead
Energy Log Week Entry 02 Date/TimeRead
Energy Log Week Entry 02 ValueWhRead
Energy Log Week Entry 03 Date/TimeRead
Energy Log Week Entry 03 ValueWhRead
Energy Log Week Entry 04 Date/TimeRead
Energy Log Week Entry 04 ValueWhRead
Energy Log Week Entry 05 Date/TimeRead
Energy Log Week Entry 05 ValueWhRead
Energy Log Week Entry 06 Date/TimeRead
Energy Log Week Entry 06 ValueWhRead
Energy Log Week Entry 07 Date/TimeRead
Energy Log Week Entry 07 ValueWhRead
Energy Log Week Entry 08 Date/TimeRead
Energy Log Week Entry 08 ValueWhRead
Energy Log Week Entry 09 Date/TimeRead
Energy Log Week Entry 09 ValueWhRead
Energy Log Week Entry 10 Date/TimeRead
Energy Log Week Entry 10 ValueWhRead
Energy Log Week Entry 11 Date/TimeRead
Energy Log Week Entry 11 ValueWhRead
Energy Log Week Entry 12 Date/TimeRead
Energy Log Week Entry 12 ValueWhRead
Energy Log Week Entry 13 Date/TimeRead
Energy Log Week Entry 13 ValueWhRead
Energy Log Week Entry 14 Date/TimeRead
Energy Log Week Entry 14 ValueWhRead
Energy Log Week Entry 15 Date/TimeRead
Energy Log Week Entry 15 ValueWhRead
Energy Log Week Entry 16 Date/TimeRead
Energy Log Week Entry 16 ValueWhRead
Energy Log Week Entry 17 Date/TimeRead
Energy Log Week Entry 17 ValueWhRead
Energy Log Week Entry 18 Date/TimeRead
Energy Log Week Entry 18 ValueWhRead
Energy Log Week Entry 19 Date/TimeRead
Energy Log Week Entry 19 ValueWhRead
Energy Log Week Entry 20 Date/TimeRead
Energy Log Week Entry 20 ValueWhRead
Energy Log Month EnableRead
Energy Log Month Max EntriesRead
Energy Log Month Current EntryRead
Energy Log Month Latest Entry IDRead
Energy Log Month Oldest Entry IDRead
Energy Log Month Real-time ValueWhRead
Energy Log Month Entry 01 Date/TimeRead
Energy Log Month Entry 01 ValueWhRead
Energy Log Month Entry 02 Date/TimeRead
Energy Log Month Entry 02 ValueWhRead
Energy Log Month Entry 03 Date/TimeRead
Energy Log Month Entry 03 ValueWhRead
Energy Log Month Entry 04 Date/TimeRead
Energy Log Month Entry 04 ValueWhRead
Energy Log Month Entry 05 Date/TimeRead
Energy Log Month Entry 05 ValueWhRead
Energy Log Month Entry 06 Date/TimeRead
Energy Log Month Entry 06 ValueWhRead
Energy Log Month Entry 07 Date/TimeRead
Energy Log Month Entry 07 ValueWhRead
Energy Log Month Entry 08 Date/TimeRead
Energy Log Month Entry 08 ValueWhRead
Energy Log Month Entry 09 Date/TimeRead
Energy Log Month Entry 09 ValueWhRead
Energy Log Month Entry 10 Date/TimeRead
Energy Log Month Entry 10 ValueWhRead
Energy Log Month Entry 11 Date/TimeRead
Energy Log Month Entry 11 ValueWhRead
Energy Log Month Entry 12 Date/TimeRead
Energy Log Month Entry 12 ValueWhRead
Energy Log Month Entry 13 Date/TimeRead
Energy Log Month Entry 13 ValueWhRead
Flex Log File SizeRead
Flex Log Record SizeRead
Flex Log Record CountRead
Flex Log First Record NumberRead
Flex Log Last Record NumberRead
Flex Log ModeRead
Flex Log IntervalminRead
Meter NameRead
Meter ModelRead
ManufacturerRead
Serial NumberRead
Date Of ManufactureRead
Hardware RevisionRead
Firmware VersionRead
Language VersionRead
Date Time YearRead
Date Time Month DayRead
Date Time Hour MinuteRead
Date Time MillisecondRead

Loading registers…

The ModbusCloud Gateway, front at an angle, with the RS485 terminal and the antenna connectors

Send your device list

If a device is not in the library yet, we build the template for free as soon as we have the register data.

Use cases

  • Log active energy per tariff and per phase to allocate costs to tenants or departments.
  • Get an alert when power demand passes the contracted peak or an alarm becomes active.
  • Watch voltage unbalance and THD to find power quality problems before equipment fails.
  • Compare day, week and month energy from the meter logs across sites on a dashboard.
  • Switch the active tariff or reset partial counters remotely with a meter command.

Installation

  1. Connect the RS485 terminals of the PM3250 or PM3255 to A, B and GND of the ModbusCloud Gateway and terminate the end of the bus.

  2. On the meter display set the Modbus address, baud rate and parity (factory setting 1, 19200, even).

  3. In ModbusCloud, add a Modbus device (RTU) with the same address and serial settings, then import this template.

  4. Check that voltage, current and frequency match the meter display.

  5. Write commands only to the command interface and read the result to confirm them.

Things to watch for

The meter does not answer. What should I check?

Only the PM3250 and PM3255 have a Modbus port. Compare address, baud rate and parity with ModbusCloud, swap A and B if nothing answers and check the termination. The yellow communication LED flashes when frames arrive.

Writing a setting directly gives an error. Why?

Most settings are changed by command. Write the command number to Requested Command and the values to the command parameters in one write, then read Command Result: 0 means the operation was valid.

Why are there two values for each energy counter?

The meter offers energy as a 64-bit integer in Wh and as a 32-bit float. Use the integer for billing and long-term totals; the float is convenient for systems without 64-bit support.

Some registers always read 0 or give an error.

Digital inputs and outputs, input metering, energy logs and several alarms exist only on the PM3255. On a PM3250 those registers are empty.

How do I read a date and time value?

Date and time values span four registers: year, month and day, hour and minute, and milliseconds, each packed in bits. The template shows them as one raw 64-bit number.

Want to see how it works?

Electrician working in an open distribution board
