Dashboard aanmaken

Een dashboard zet waarden van verschillende gateways en Modbus-apparaten bij elkaar op één scherm. Het hoort bij je organisatie, dus elk teamlid vindt het onder Dashboards. Iemand zonder account laat je het zien via Dashboard delen via een link. De waarden van één gateway staan al op de gatewaypagina, zoals beschreven in Waarden en grafieken bekijken.

Wat je nodig hebt

• De rol Eigenaar, Beheerder of Technicus in je organisatie. Met Alleen lezen bekijk je dashboards, maar maak je er geen.
• Modbus-apparaten die al waarden geven. Hoe je ze toevoegt, staat in Modbus-apparaten toevoegen.

Nieuw dashboard aanmaken

De uitleg wordt geladen.

Na deze stappen staat er een leeg dashboard op je scherm.

1. Dashboards openen

   Open Dashboards in het menu.

2. Aanmaken starten

   Klik rechtsboven op Nieuw dashboard. Het venster Nieuw dashboard opent.

3. Naam invullen

   Vul bij Naam een naam in, zoals Koelcellen Berlijn.

4. Beschrijving invullen

   Wil je een korte uitleg op de kaart in de lijst met dashboards, vul dan Beschrijving in.

5. Dashboard opslaan

   Klik op Dashboard aanmaken. Het lege dashboard opent met de melding Geen widgets.

Widget toevoegen

Na deze stappen staat er een nieuwe widget achteraan op het dashboard. Hij toont nog niets tot je hem instelt.

1. Toevoegen starten

   Klik rechtsboven op Widget toevoegen. Op een leeg dashboard werkt ook Eerste widget toevoegen in het midden.

2. Naam invullen

   Vul bij Naam de naam van de widget in, zoals Temperatuur vriezer. De naam staat bovenin de widget.

3. Type kiezen

   Kies onder Type hoe de widget de waarden toont, zoals Grafiek. Wijs een type aan met de muis voor een voorbeeld.

4. Widget plaatsen

   Klik op Toevoegen. In de nieuwe widget staat Klik om te configureren.

Registers kiezen

In het venster Widget configureren kies je welke registers de widget toont en hoe. Welke velden er staan, hangt af van het type.

1. Venster openen

   Klik in de widget op Klik om te configureren. Het venster Widget configureren opent.

2. Toelichting invullen

   Wil je een uitleg onder de naam van de widget, vul dan Toelichting in. Er is een regel per taal. Een lege regel neemt de tekst van een andere taal over.

3. Registerlijst openen

   Klik op het registerveld. Bij een type met meer registers, zoals Grafiek, staat het onder Register toevoegen. Bij de meeste andere types staat het onder Register.

4. Gateway kiezen

   Kies de gateway. Typ in Zoek gateway... een deel van de naam, het serienummer of de klant om de lijst korter te maken.

5. Modbus-apparaat kiezen

   Kies het Modbus-apparaat.

6. Register kiezen

   Kies het register. Bij een grafiek voeg je zo tot 10 registers toe, ook van andere gateways.

7. Weergave instellen

   Stel de overige velden in, zoals Eenheid of Standaard tijdvenster. Een leeg veld gebruikt de standaardwaarde, zoals de eenheid van het register.

8. Widget opslaan

   Klik op Opslaan. De widget toont nu de waarden.

Zolang er geen register gekozen is, werkt Opslaan niet. Een paar types wijken af. Gatewaystatus vraagt alleen om een gateway, Spreidingsdiagram om twee registers en Tekst om de tekst zelf. Een Taartdiagram met Gateways per status vraagt om niets.

Widgets en dashboard bijwerken

Elke wijziging op het dashboard slaat het portaal meteen op. Wijs een widget aan met de muis. Rechtsboven in de widget verschijnen vier knoppen.

• Het greepje met zes puntjes (Sleep om te verplaatsen). Sleep de widget naar een andere plek.
• De dubbele pijl (Breedte). Kies Smal (1/3), Breed (2/3) of Volledige breedte.
• Het icoon met twee schuifjes. Het venster Widget configureren opent.
• De prullenbak. De widget verdwijnt van het dashboard.

Klik bovenaan op de naam van het dashboard om hem te wijzigen. Druk op Enter om de nieuwe naam op te slaan.

Op elke kaart in de lijst onder Dashboards staan nog twee knoppen. Het icoon met de twee vierkantjes (Kopie maken) maakt een kopie van het dashboard. De prullenbak verwijdert het hele dashboard, nadat je op Bevestigen hebt geklikt.

Widgettypes

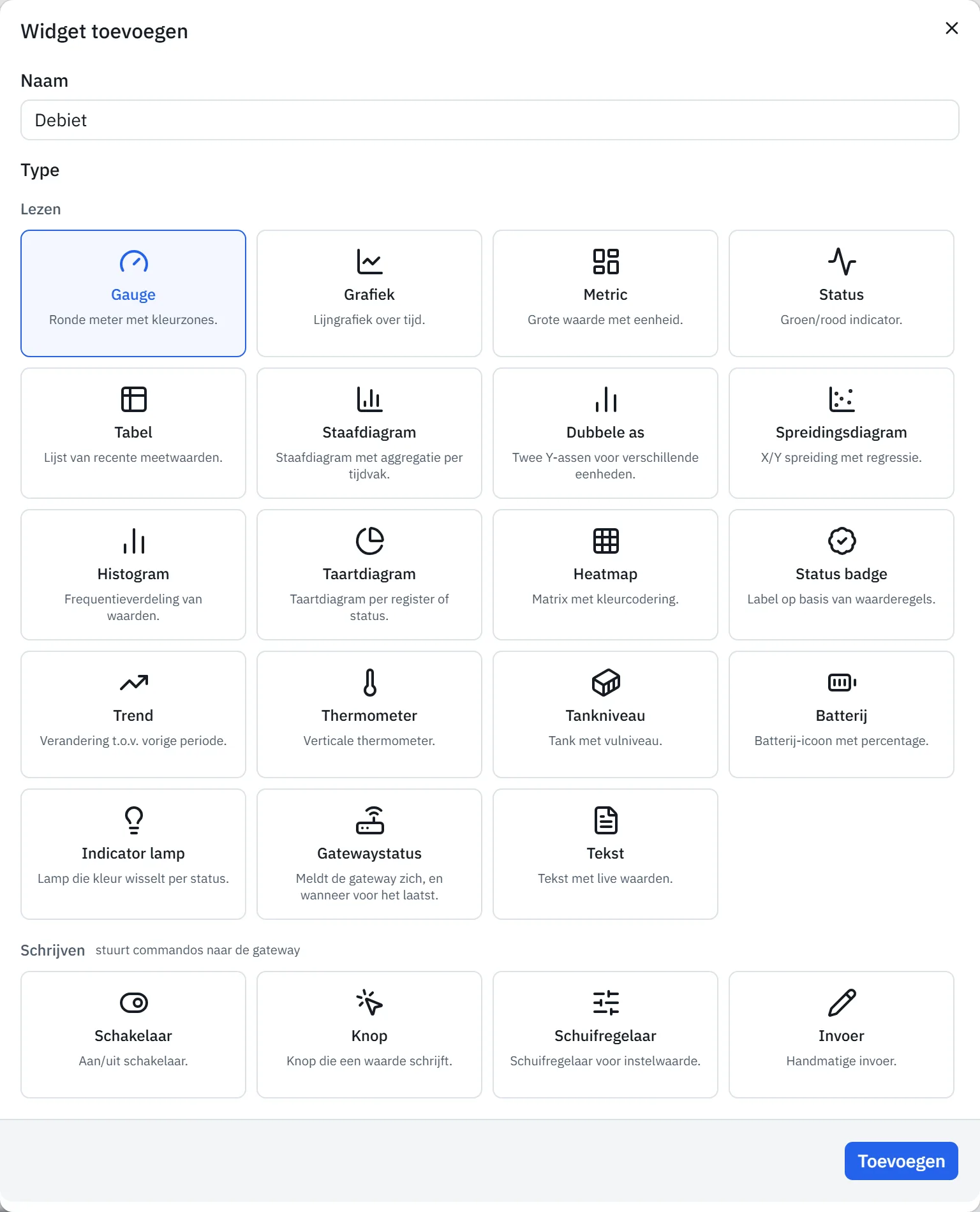

In het venster Widget toevoegen staan de types in twee groepen. Onder Lezen staan de widgets die waarden tonen. Onder Schrijven staan de widgets die een waarde naar een register sturen.

De tabel laat per widget zien wat hij toont of doet.

In de widget Tekst zet je een live waarde met {{serienummer:adres}}. Vul het serienummer van de gateway in en het adres van het register. Bij een Modbus-apparaat met slaveadres of unit-ID 1 is dat het adres uit de registerlijst. Bij een hoger nummer tel je er dat nummer maal 10 000 bij op, dus adres 4 op slaveadres 3 wordt 30004.

Een vraagteken in de tekst betekent dat het portaal de gateway of het register niet vindt. Het kan ook betekenen dat die gateway meer dan één register met dat adres heeft.

Waarden schrijven met bedieningswidgets

Een bedieningswidget stuurt een waarde naar een register van een Modbus-apparaat. Het registerveld heet dan Register om naar te schrijven en toont alleen registers met Toegang op Lezen + schrijven. Hoe je dat instelt, staat in Registers instellen.

De widget schrijft alleen als alle voorwaarden in de tabel kloppen. De tabel laat zien welke tekst in de hoek van de widget staat als een voorwaarde niet klopt.

Aansturen staat per gateway uit tot ModbusCloud het aanzet. Hoe je het aanvraagt, staat in Registers aansturen.

Mag een waarde niet per ongeluk veranderen, zet dan bij het instellen Eerst bevestigen aan. De widget toont dan eerst de nieuwe waarde, en Bevestigen werkt pas na 2 seconden.
