Uitleesinterval kiezen

Een nieuw Modbus-apparaat staat op 300 seconden (5 minuten), ook als automatisch zoeken het heeft toegevoegd. Voeg je een Modbus-apparaat toe met een template uit de bibliotheek of een eigen template, dan staat het veld Uitleesinterval (seconden) ook in het venster Modbus apparaat instellen.

Wat je nodig hebt

• De rol Eigenaar, Beheerder of Technicus in je organisatie. Een teamlid met alleen leesrechten ziet het uitleesinterval, maar wijzigt het niet.

Welk interval de gateway gebruikt

Elk Modbus-apparaat heeft een eigen uitleesinterval. Hoe vaak de gateway het werkelijk uitleest, hangt af van de verbinding waarover hij verstuurt. De tabel laat dat per verbinding zien.

De gateway kijkt zelf via welke verbinding hij verstuurt en wisselt vanzelf van interval. Wanneer de SIM het overneemt, staat in 4G en de back-up-SIM.

Een gateway met oudere software meldt zijn verbinding niet. Bij Gateway instellingen staat dan bij Verstuurt nu via de waarde Onbekend. Vul je bij zo'n gateway minder dan 60 seconden in, dan waarschuwt het portaal daarvoor onder het veld.

Wat de historie bewaart

Live waarden, alarmen en automatiseringen krijgen elke meting. De historie bewaart per register de eerste meting van elke minuut. Bij 300 seconden staat er dus één meting per 5 minuten in, bij 1 seconde één per minuut.

Grafieken en Metingen downloaden tonen de historie. Hoe je een grafiek opent, staat in Waarden en grafieken bekijken.

Een passend interval kiezen

Een interval onder 60 seconden helpt alleen als live waarden, alarmen of automatiseringen snel moeten reageren. De historie wordt er niet fijner van.

Een lang interval laat uitval later zien. Is de gateway online, dan krijgt een Modbus-apparaat de status Time-out na vijf keer zijn uitleesinterval zonder meting, maar nooit binnen 15 minuten. Een alarmregel Bij inactiviteit gaat ook niet eerder af. Bij 3600 seconden zie je uitval dus pas na 5 uur.

Bij Modbus RTU bepaalt de RS485-bus hoe kort het interval kan zijn. Alle Modbus RTU-apparaten op de gateway delen één bus, en de gateway leest elk register met een eigen vraag. Antwoordt een Modbus-apparaat niet, dan wacht de gateway per register tot 1 seconde. Duurt een ronde langer dan het interval, dan komen de waarden minder vaak binnen dan ingesteld.

Hoe lang een ronde duurt, reken je uit met de les Pollinterval en busbelasting zelf berekenen. Tel daarbij één transactie per register.

Lees een kWh-meter met piek- en daltarief vaker uit dan elke 900 seconden (15 minuten). Langere gaten vult het portaal op door het verbruik gelijkmatig te verdelen, zoals Piek- en daltarief per kWh-meter instellen uitlegt.

Uitleesinterval aanpassen

Het uitleesinterval van een bestaand Modbus-apparaat wijzig je op de pagina van dat Modbus-apparaat.

1. Gateway openen

   Open de gateway.

2. Modbus-apparaat openen

   Klik onder Modbus apparaten op de kaart van het Modbus-apparaat. De pagina van het Modbus-apparaat opent.

3. Interval invullen

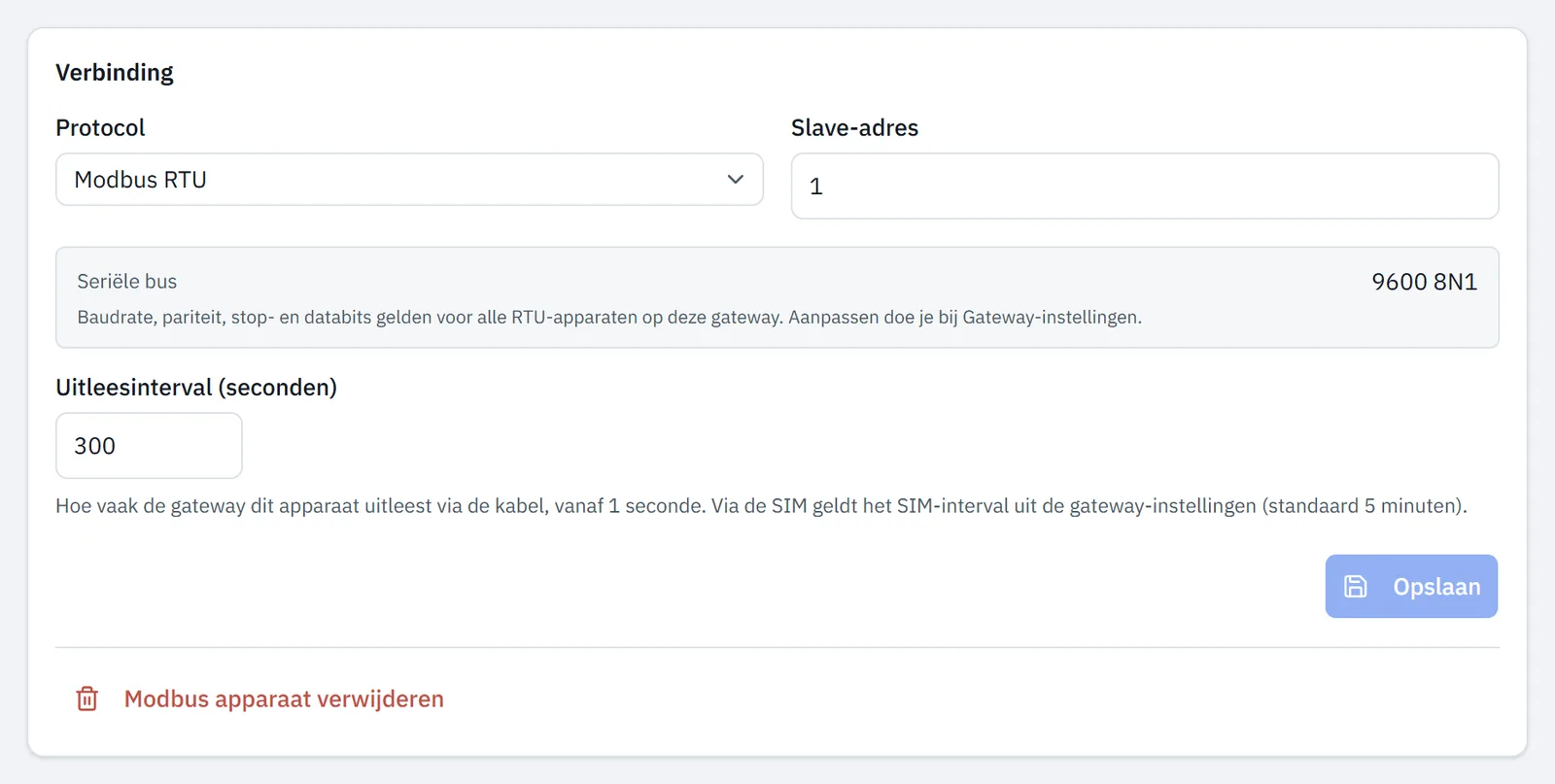

   Vul onder Verbinding bij Uitleesinterval (seconden) een waarde van 1 tot 86400 in.

4. Wijziging opslaan

   Klik onder Verbinding op Opslaan. Het portaal meldt Opgeslagen en naar de gateway gestuurd.

SIM-interval aanpassen

Het SIM-interval geldt voor alle Modbus-apparaten op de gateway en staat standaard op 300 seconden (5 minuten). Het hoort bij de Gateway-instellingen. Onder Uitlezen via de SIM zie je bij Verstuurt nu via of de gateway nu via Kabel of SIM verstuurt.

De status Time-out en de alarmregel Bij inactiviteit rekenen met het interval van het Modbus-apparaat, ook via de SIM. Een SIM-interval van 1800 seconden geeft een Modbus-apparaat op 60 seconden daardoor tussen twee metingen de status Time-out, terwijl het wel antwoordt. Dat gebeurt zodra het SIM-interval langer is dan 15 minuten en langer dan vijf keer het interval van het Modbus-apparaat.

1. Gateway openen

   Open de gateway.

2. Instellingen openen

   Klik rechtsboven op het potlood (Gateway instellingen). De pagina Gateway instellingen opent.

3. SIM-interval invullen

   Vul onder Uitlezen via de SIM bij Uitleesinterval via de SIM (seconden) een waarde van 60 tot 86400 in.

4. Wijziging opslaan

   Klik in hetzelfde blok op Opslaan. Het portaal meldt SIM-interval opgeslagen en naar de gateway gestuurd.
