Gateway-instellingen

De pagina Gateway instellingen hoort bij één gateway. Algemeen, Modbus RTU-bus en Uitlezen via de SIM hebben elk een eigen knop Opslaan, die alleen dat blok bewaart. Een gewijzigde bus en een nieuw SIM-interval stuurt het portaal na het opslaan naar de gateway.

Wat je nodig hebt

• De rol Eigenaar, Beheerder of Technicus in je organisatie.

Instellingen openen

De instellingen staan op een eigen pagina, die je vanaf de gatewaypagina opent.

1. Gatewaylijst openen

   Open Gateways in het menu.

2. Gateway openen

   Klik op de gateway.

3. Instellingen openen

   Klik rechts in de kop op het potlood (Gateway instellingen). De pagina Gateway instellingen opent.

Op een telefoon open je de instellingen met het tandwiel rechtsboven op de gatewaypagina.

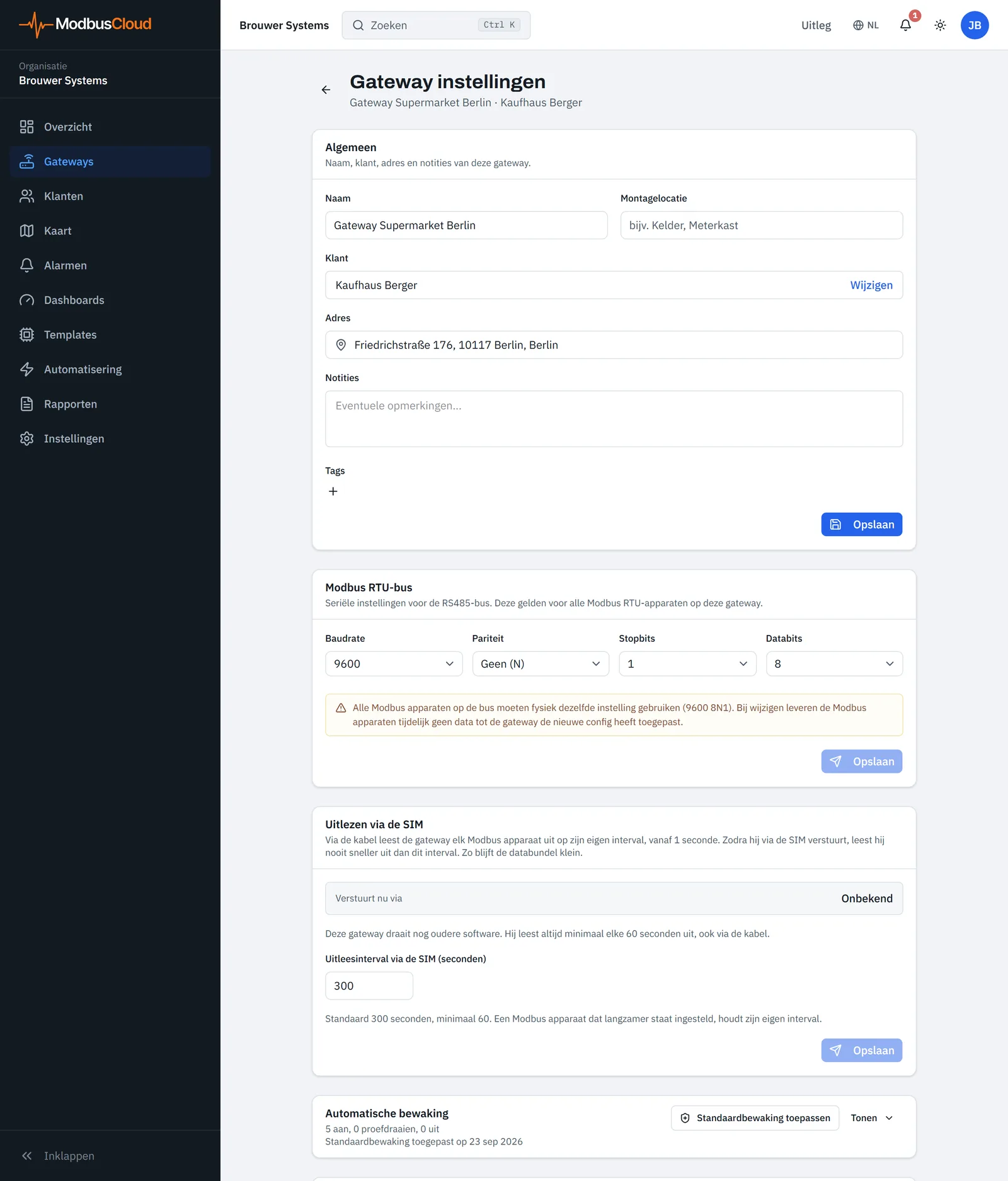

De tabel laat zien welke blokken de pagina heeft.

Naam, klant en adres wijzigen

Het blok Algemeen bevat gegevens van de gateway en van zijn klant. De tabel laat zien bij wie elk veld hoort.

Adres en notities slaat het portaal op bij de klant. Wijzig je ze hier, dan veranderen ze voor alle gateways van die klant. Staat bij Klant de waarde Geen klant, dan bewaart het portaal geen adres en geen notities.

1. Naam invullen

   Vul bij Naam de naam van de gateway in.

2. Adres zoeken

   Typ bij Adres minstens drie tekens van het adres. Er verschijnt een lijst met suggesties.

3. Adres kiezen

   Kies het adres uit de lijst.

4. Wijziging opslaan

   Klik onderaan het blok Algemeen op Opslaan. Het portaal meldt Instellingen opgeslagen.

Alleen een adres uit de suggesties zet de gateway op de Kaart. Wijzig je het adres zonder een suggestie te kiezen, dan bewaart het portaal het als tekst. De gateways van die klant staan dan niet op de Kaart.

Een andere klant kies je met Wijzigen naast de klantnaam, zoals Klanten beheren uitlegt. Die keuze sla je op in het venster Klant kiezen zelf.

Een tag zet je met het plusje bij Tags aan de gateway. Die staat er meteen, zonder Opslaan.

RS485-bus instellen

De businstellingen gelden voor alle Modbus RTU-apparaten op de gateway. Elk Modbus-apparaat op de bus moet zelf op dezelfde instellingen staan, anders antwoordt het niet. Standaard staat de bus op 9600 8N1.

Voeg je met automatisch zoeken het eerste Modbus RTU-apparaat toe, dan krijgt de bus de instellingen waarop dat Modbus-apparaat antwoordde. Het slaveadres hoort niet bij de bus. Dat stel je per Modbus-apparaat in, zoals Adres en verbinding van een Modbus-apparaat instellen uitlegt.

1. Waarden kiezen

   Kies onder Modbus RTU-bus bij elk veld de waarde die op je Modbus-apparaten staat.

2. Wijziging opslaan

   Klik onderaan het blok op Opslaan. Het portaal vraagt Businstellingen wijzigen?

3. Wijziging bevestigen

   Klik op Bevestigen. Het portaal meldt Businstellingen opgeslagen en config verstuurd.

Meldt het portaal alleen Businstellingen opgeslagen, met een waarschuwing erbij, dan kon het de configuratie niet naar de gateway sturen. De nieuwe bus gaat dan mee met de volgende wijziging die je opslaat aan het SIM-interval of aan een Modbus-apparaat. Heeft de gateway nog geen Modbus RTU-apparaat, dan gaat de bus mee met het eerste Modbus RTU-apparaat dat je toevoegt.

Hoe je de bus bedraadt, staat in RS485 aansluiten. Waarom de hele bus gelijk moet staan, legt de les Baudrate en pariteit uit.

SIM-interval aanpassen

Onder Uitlezen via de SIM zie je bij Verstuurt nu via of de gateway via Kabel of SIM verstuurt, en sinds wanneer. Staat er Onbekend, dan heeft de gateway nog niet gemeld via welke verbinding hij verstuurt. Een gateway met oudere software meldt dat nooit. Die leest nooit vaker uit dan eens per 60 seconden, ook via de kabel.

Via de SIM leest de gateway nooit sneller uit dan het SIM-interval. Dat staat standaard op 300 seconden (5 minuten). Een Modbus-apparaat met een langer uitleesinterval houdt zijn eigen interval. Hoe beide intervallen samenwerken, staat in Uitleesinterval kiezen.

1. SIM-interval invullen

   Vul bij Uitleesinterval via de SIM (seconden) een waarde van 60 tot 86400 in.

2. Wijziging opslaan

   Klik in hetzelfde blok op Opslaan. Het portaal meldt SIM-interval opgeslagen en naar de gateway gestuurd.

Wanneer de gateway van de kabel naar 4G overschakelt, lees je in 4G en de back-up-SIM.

Serienummer en koppeldatum aflezen

Onder Gateway info staat bij Serienummer het nummer waarmee de gateway is toegevoegd. Een klik erop kopieert het. Gekoppeld op toont de datum waarop de gateway aan je organisatie is gekoppeld.

Rechten per rol

Een teamlid met alleen leesrechten ziet op een computer geen potlood. Op een telefoon opent hij de instellingen wel via het tandwiel, maar dan ontbreken de knoppen Opslaan. Een eindklant komt niet bij de instellingen, ook niet via een getypte link.

Een gateway loskoppelen mag alleen de eigenaar. Dat gaat via het menu met de drie puntjes op de gatewaypagina, zoals Gateway loskoppelen of vervangen uitlegt.
