Abfrageintervall wählen

Ein neues Modbus-Gerät steht auf 300 Sekunden (5 Minuten), auch wenn die automatische Suche es hinzugefügt hat. Fügen Sie ein Modbus-Gerät mit einem Template aus der Bibliothek oder einem eigenen Template hinzu, steht das Feld Uitleesinterval (seconden) (Abfrageintervall in Sekunden) auch im Fenster Modbus-Gerät einrichten.

Was Sie brauchen

• Die Rolle Eigentümer, Administrator oder Techniker in Ihrer Organisation. Ein Teammitglied mit reinen Leserechten sieht das Abfrageintervall, ändert es aber nicht.

Welches Intervall das Gateway verwendet

Jedes Modbus-Gerät hat ein eigenes Abfrageintervall. Wie oft das Gateway es tatsächlich abfragt, hängt von der Verbindung ab, über die es sendet. Die Tabelle zeigt das je Verbindung.

Das Gateway prüft selbst, über welche Verbindung es sendet, und wechselt das Intervall automatisch. Wann die SIM übernimmt, steht in 4G und die Backup-SIM.

Ein Gateway mit älterer Software meldet seine Verbindung nicht. Bei Gateway-Einstellungen steht dann bei Verstuurt nu via (Sendet jetzt über) der Wert Onbekend (Unbekannt). Tragen Sie bei einem solchen Gateway weniger als 60 Sekunden ein, warnt das Portal unter dem Feld davor.

Was der Verlauf speichert

Live-Werte, Alarme und Automatisierungen erhalten jede Messung. Der Verlauf speichert je Register die erste Messung jeder Minute. Bei 300 Sekunden steht also eine Messung alle 5 Minuten darin, bei 1 Sekunde eine pro Minute.

Diagramme und Messwerte herunterladen zeigen den Verlauf. Wie Sie ein Diagramm öffnen, steht in Werte und Diagramme anzeigen.

Ein passendes Intervall wählen

Ein Intervall unter 60 Sekunden hilft nur, wenn Live-Werte, Alarme oder Automatisierungen schnell reagieren sollen. Der Verlauf wird dadurch nicht feiner.

Ein langes Intervall zeigt einen Ausfall später. Ist das Gateway online, erhält ein Modbus-Gerät den Status Timeout nach dem Fünffachen seines Abfrageintervalls ohne Messung, aber nie innerhalb von 15 Minuten. Eine Alarmregel Bei Inaktivität löst ebenfalls nicht früher aus. Bei 3600 Sekunden sehen Sie einen Ausfall daher erst nach 5 Stunden.

Bei Modbus RTU bestimmt der RS485-Bus, wie kurz das Intervall sein kann. Alle Modbus-RTU-Geräte am Gateway teilen sich einen Bus, und das Gateway liest jedes Register mit einer eigenen Anfrage. Antwortet ein Modbus-Gerät nicht, wartet das Gateway pro Register bis zu 1 Sekunde. Dauert eine Runde länger als das Intervall, kommen die Werte seltener als eingestellt an.

Wie lange eine Runde dauert, berechnen Sie mit der Lektion Poll-Intervall und Buslast selbst berechnen. Rechnen Sie dabei eine Transaktion pro Register.

Lesen Sie einen kWh-Zähler mit Hoch- und Niedertarif öfter aus als alle 900 Sekunden (15 Minuten). Längere Lücken füllt das Portal auf, indem es den Verbrauch gleichmäßig verteilt, wie Hoch- und Niedertarif je kWh-Zähler einrichten erklärt.

Abfrageintervall ändern

Das Abfrageintervall eines vorhandenen Modbus-Geräts ändern Sie auf der Seite dieses Modbus-Geräts.

1. Gateway öffnen

   Öffnen Sie das Gateway.

2. Modbus-Gerät öffnen

   Klicken Sie unter Modbus-Geräte auf die Karte des Modbus-Geräts. Die Seite des Modbus-Geräts öffnet sich.

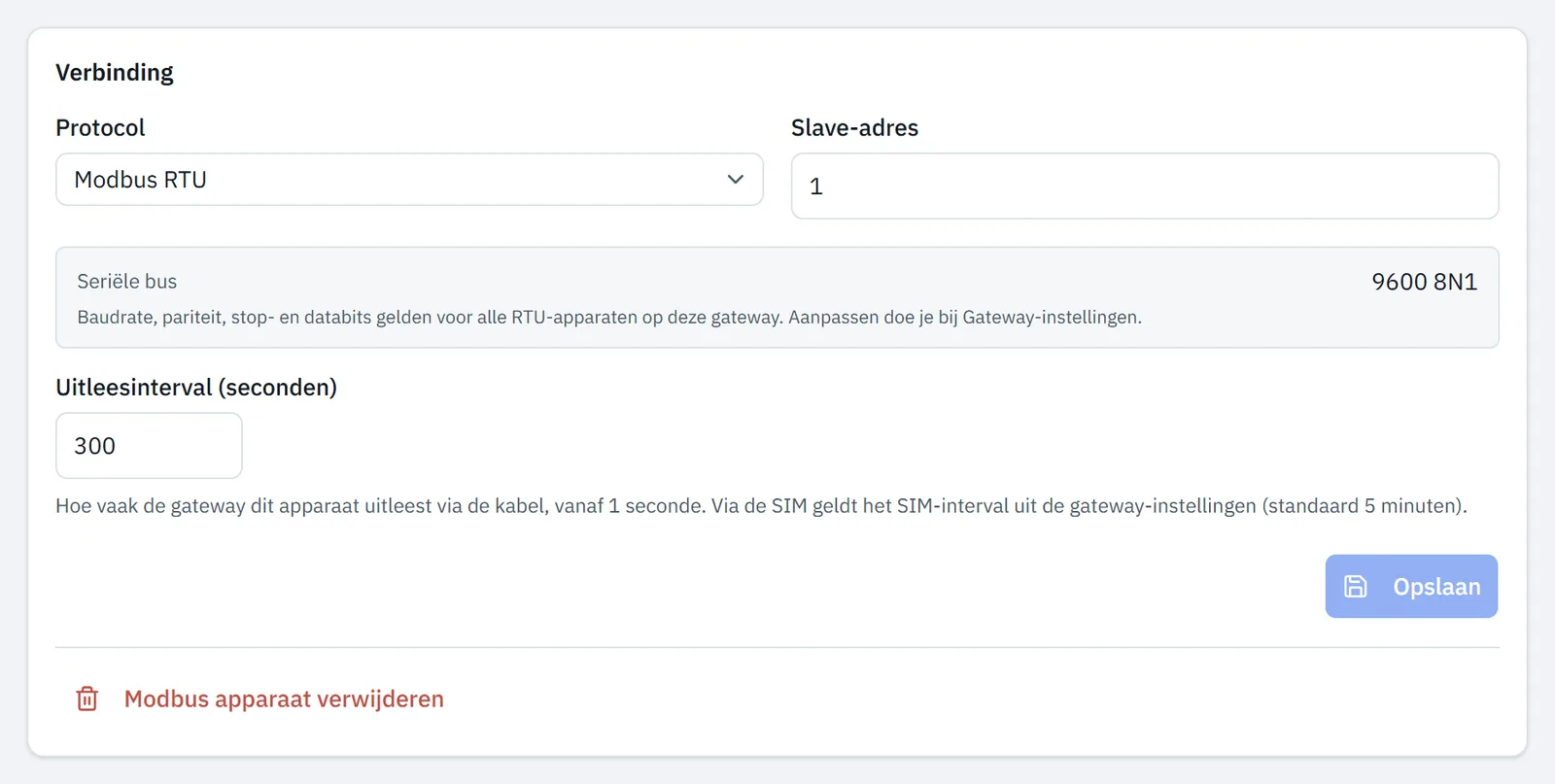

3. Intervall eingeben

   Geben Sie unter Verbinding (Verbindung) bei Uitleesinterval (seconden) einen Wert von 1 bis 86400 ein.

4. Änderung speichern

   Klicken Sie unter Verbinding auf Opslaan (Speichern). Das Portal meldet Opgeslagen en naar de gateway gestuurd (Gespeichert und an das Gateway gesendet).

SIM-Intervall ändern

Das SIM-Intervall gilt für alle Modbus-Geräte am Gateway und steht standardmäßig auf 300 Sekunden (5 Minuten). Es gehört zu den Gateway-Einstellungen. Unter Uitlezen via de SIM (Auslesen über die SIM) sehen Sie bei Verstuurt nu via, ob das Gateway gerade über Kabel oder SIM sendet.

Der Status Timeout und die Alarmregel Bei Inaktivität rechnen mit dem Intervall des Modbus-Geräts, auch über die SIM. Ein SIM-Intervall von 1800 Sekunden gibt einem Modbus-Gerät mit 60 Sekunden daher zwischen zwei Messungen den Status Timeout, obwohl es antwortet. Das geschieht, sobald das SIM-Intervall länger als 15 Minuten und länger als das Fünffache des Intervalls des Modbus-Geräts ist.

1. Gateway öffnen

   Öffnen Sie das Gateway.

2. Einstellungen öffnen

   Klicken Sie oben rechts auf den Stift (Gateway-Einstellungen). Die Seite Gateway-Einstellungen öffnet sich.

3. SIM-Intervall eingeben

   Geben Sie unter Uitlezen via de SIM bei Uitleesinterval via de SIM (seconden) (Abfrageintervall über die SIM in Sekunden) einen Wert von 60 bis 86400 ein.

4. Änderung speichern

   Klicken Sie im selben Block auf Opslaan. Das Portal meldet SIM-interval opgeslagen en naar de gateway gestuurd (SIM-Intervall gespeichert und an das Gateway gesendet).
