Dashboard erstellen

Ein Dashboard führt Werte verschiedener Gateways und Modbus-Geräte auf einem Bildschirm zusammen. Es gehört zu Ihrer Organisation, daher finden es alle Teammitglieder unter Dashboards. Personen ohne Konto zeigen Sie es über Dashboard per Link teilen. Die Werte eines einzelnen Gateways stehen schon auf der Gateway-Seite, wie in Werte und Diagramme anzeigen beschrieben.

Was Sie brauchen

• Die Rolle Eigentümer, Administrator oder Techniker in Ihrer Organisation. Mit Nur lesen sehen Sie Dashboards, erstellen aber keine.
• Modbus-Geräte, die bereits Werte liefern. Wie Sie sie hinzufügen, steht in Modbus-Geräte hinzufügen.

Neues Dashboard erstellen

Die Anleitung wird geladen.

Nach diesen Schritten sehen Sie ein leeres Dashboard.

1. Dashboards öffnen

   Öffnen Sie im Menü Dashboards.

2. Erstellen starten

   Klicken Sie oben rechts auf Neues Dashboard. Das Fenster Neues Dashboard öffnet sich.

3. Namen eingeben

   Geben Sie bei Name einen Namen ein, zum Beispiel Kühlräume Berlin.

4. Beschreibung eingeben

   Möchten Sie einen kurzen Text auf der Karte in der Dashboard-Liste, geben Sie bei Beschreibung etwas ein.

5. Dashboard speichern

   Klicken Sie auf Dashboard erstellen. Das leere Dashboard öffnet sich mit dem Hinweis Keine Widgets.

Widget hinzufügen

Nach diesen Schritten steht ein neues Widget am Ende des Dashboards. Es zeigt noch nichts, bis Sie es einrichten.

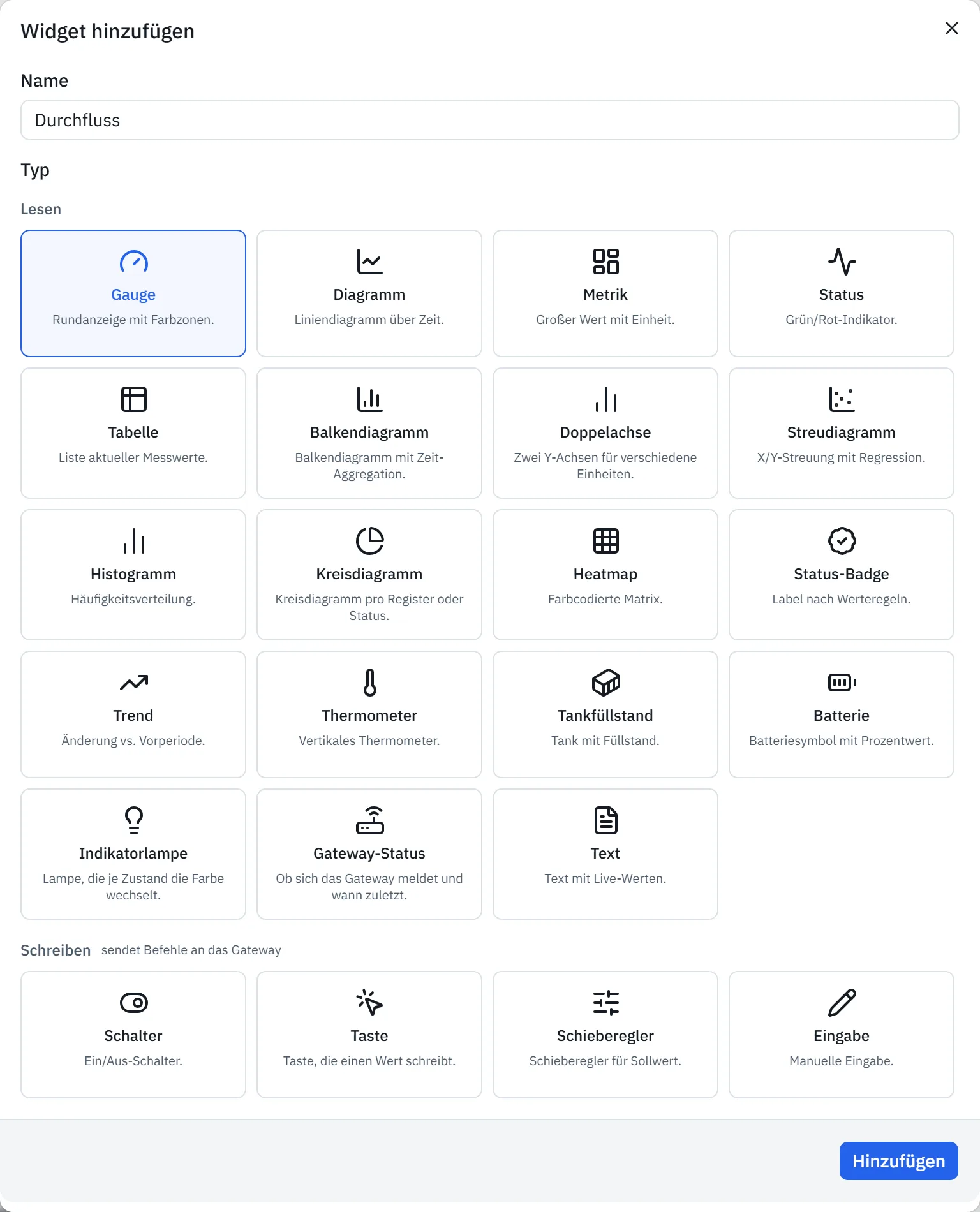

1. Hinzufügen starten

   Klicken Sie oben rechts auf Widget hinzufügen. Auf einem leeren Dashboard funktioniert auch Erstes Widget hinzufügen in der Mitte.

2. Namen eingeben

   Geben Sie bei Name den Namen des Widgets ein, zum Beispiel Temperatur Tiefkühler. Der Name steht oben im Widget.

3. Typ wählen

   Wählen Sie unter Typ, wie das Widget die Werte zeigt, zum Beispiel Diagramm. Zeigen Sie mit der Maus auf einen Typ, um eine Vorschau zu sehen.

4. Widget platzieren

   Klicken Sie auf Hinzufügen. Im neuen Widget steht Klicken zum Konfigurieren.

Register auswählen

Im Fenster Widget konfigurieren wählen Sie, welche Register das Widget zeigt und wie. Welche Felder es gibt, hängt vom Typ ab.

1. Fenster öffnen

   Klicken Sie im Widget auf Klicken zum Konfigurieren. Das Fenster Widget konfigurieren öffnet sich.

2. Erläuterung eingeben

   Möchten Sie einen Text unter dem Namen des Widgets, geben Sie bei Erläuterung etwas ein. Es gibt eine Zeile je Sprache. Eine leere Zeile übernimmt den Text einer anderen Sprache.

3. Registerliste öffnen

   Klicken Sie auf das Registerfeld. Bei einem Typ mit mehreren Registern, etwa Diagramm, steht es unter Register hinzufügen. Bei den meisten anderen Typen steht es unter Register.

4. Gateway wählen

   Wählen Sie das Gateway. Geben Sie bei Gateway suchen... einen Teil des Namens, der Seriennummer oder des Kunden ein, um die Liste zu kürzen.

5. Modbus-Gerät wählen

   Wählen Sie das Modbus-Gerät.

6. Register wählen

   Wählen Sie das Register. Bei einem Diagramm fügen Sie so bis zu 10 Register hinzu, auch von anderen Gateways.

7. Darstellung einstellen

   Stellen Sie die übrigen Felder ein, zum Beispiel Einheit oder Standard-Zeitfenster. Ein leeres Feld verwendet den Standardwert, etwa die Einheit des Registers.

8. Widget speichern

   Klicken Sie auf Speichern. Das Widget zeigt jetzt die Werte.

Solange kein Register gewählt ist, funktioniert Speichern nicht. Einige Typen weichen ab. Gateway-Status verlangt nur ein Gateway, Streudiagramm zwei Register und Text den Text selbst. Ein Kreisdiagramm mit Gateways nach Status verlangt nichts.

Widgets und Dashboard bearbeiten

Das Portal speichert jede Änderung am Dashboard sofort. Zeigen Sie mit der Maus auf ein Widget. Oben rechts im Widget erscheinen vier Schaltflächen.

• Der Griff mit sechs Punkten (Zum Verschieben ziehen). Ziehen Sie das Widget an eine andere Stelle.
• Der Doppelpfeil (Breite). Wählen Sie Schmal (1/3), Breit (2/3) oder Volle Breite.
• Das Symbol mit zwei Schiebereglern. Das Fenster Widget konfigurieren öffnet sich.
• Der Papierkorb. Das Widget verschwindet vom Dashboard.

Klicken Sie oben auf den Namen des Dashboards, um ihn zu ändern. Drücken Sie die Eingabetaste, um den neuen Namen zu speichern.

Auf jeder Karte in der Liste unter Dashboards gibt es zwei weitere Schaltflächen. Das Symbol mit den zwei Quadraten (Kopie erstellen) erstellt eine Kopie des Dashboards. Der Papierkorb löscht das ganze Dashboard, nachdem Sie auf Bestätigen geklickt haben.

Widget-Typen

Im Fenster Widget hinzufügen stehen die Typen in zwei Gruppen. Unter Lesen stehen die Widgets, die Werte zeigen. Unter Schreiben stehen die Widgets, die einen Wert an ein Register senden.

Die Tabelle zeigt je Widget, was es anzeigt oder tut.

Im Widget Text setzen Sie einen Live-Wert mit {{serienummer:adres}}. Tragen Sie die Seriennummer des Gateways und die Adresse des Registers ein. Bei einem Modbus-Gerät mit Slave-Adresse oder Unit-ID 1 ist das die Adresse aus der Registerliste. Bei einer höheren Nummer addieren Sie diese Nummer mal 10 000, also wird Adresse 4 bei Slave-Adresse 3 zu 30004.

Ein Fragezeichen im Text bedeutet, dass das Portal das Gateway oder das Register nicht findet. Es kann auch bedeuten, dass dieses Gateway mehr als ein Register mit dieser Adresse hat.

Werte mit Bedien-Widgets schreiben

Ein Bedien-Widget sendet einen Wert an ein Register eines Modbus-Geräts. Das Registerfeld heißt dann Register zum Schreiben und zeigt nur Register mit Toegang (Zugriff) auf Lezen + schrijven (Lesen + Schreiben). Wie Sie das einstellen, steht in Register einrichten.

Das Widget schreibt nur, wenn alle Bedingungen in der Tabelle erfüllt sind. Die Tabelle zeigt, welcher Text in der Ecke des Widgets steht, wenn eine Bedingung nicht erfüllt ist.

Die Steuerung ist je Gateway ausgeschaltet, bis ModbusCloud sie einschaltet. Wie Sie sie beantragen, steht in Register über das Portal steuern.

Darf sich ein Wert nicht versehentlich ändern, schalten Sie beim Einrichten Erst bestätigen ein. Das Widget zeigt dann zuerst den neuen Wert, und Bestätigen funktioniert erst nach 2 Sekunden.
